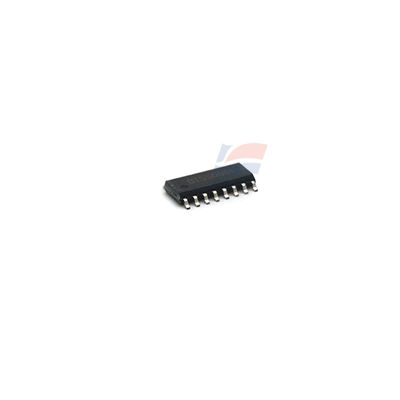

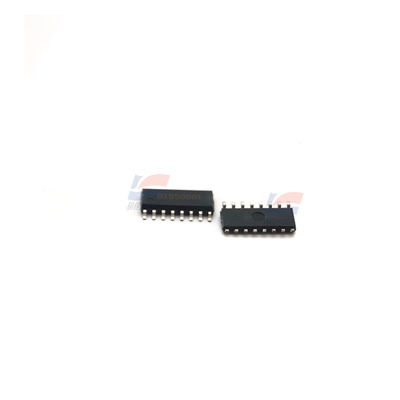

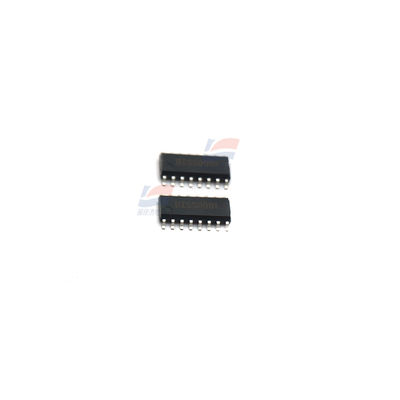

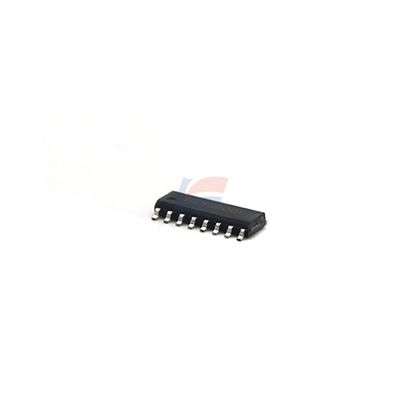

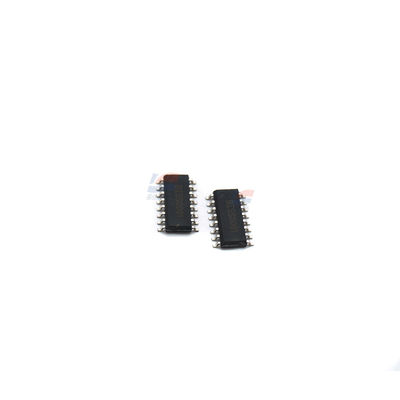

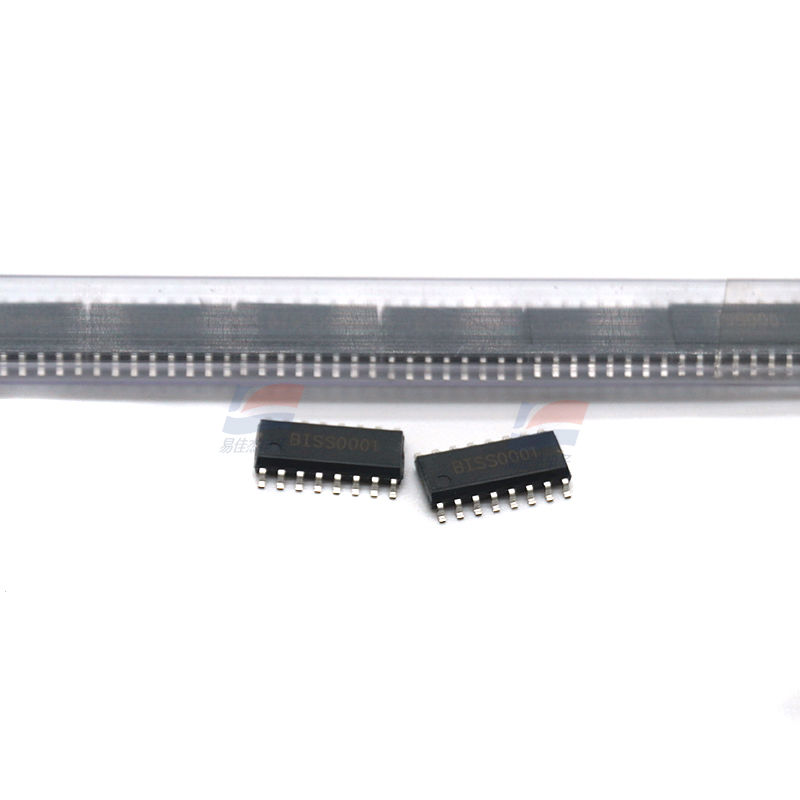

YJJ BISS0001 Chip Pemrosesan Sensor Nirkabel Inframerah Pirolistrik

Deskripsi Produk:

YJJ BISS0001 Chip Pemrosesan Sensor Nirkabel Inframerah Piroelektrik

Fitur:

BISS0001 adalah sirkuit terpadu pemrosesan sinyal sensor inframerah termopil dengan struktur hibrida analog-digital CMOS dan dua opsi kemasan: DIP-16 dan SOIC-16. Chip ini mengintegrasikan sirkuit seperti komparator tegangan, pengontrol status, timer sirkuit tunda, timer waktu penguncian, dan sumber tegangan referensi. Umumnya digunakan dalam sistem alarm anti-pencurian, pintu otomatis, dan sakelar otomatis lainnya.

Sirkuit tipikal dari pengontrol pencahayaan tunda inframerah termopil yang dibangun menggunakan BISS0001 ditunjukkan pada gambar. Pengontrol ini dapat mencapai kontrol lampu menyala saat seseorang masuk dan mati saat mereka keluar. Sering digunakan untuk kontrol otomatis di kamar mandi, ruang penyimpanan, dan lampu cermin di meja rias.

Pengontrol pencahayaan tunda inframerah termopil terdiri dari sirkuit catu daya, sirkuit kontrol tunda inframerah, dan sirkuit eksekusi kontrol. Sirkuit catu daya terdiri dari transformator daya T, dioda penyearah VD1 hingga VD4, kapasitor filter C7 dan C9, kapasitor bypass C8, dan regulator tegangan tiga terminal IC2. Dalam aplikasi praktis, T biasanya dipilih sebagai transformator daya berkualitas tinggi 220V/9V, 5VA; VD1 hingga VD4 dipilih sebagai dioda penyearah silikon IN4001; IC2 dipilih sebagai regulator tegangan tiga terminal LM7805. Daya AC 220V direduksi, disearahkan, difilter, dan distabilkan untuk membentuk tegangan DC +5V yang stabil untuk menyuplai daya ke seluruh sirkuit kontrol.

Sirkuit kontrol tunda inframerah terdiri dari sensor inframerah termopil PIR, potensiometer sensitivitas RP1, sirkuit terpadu pemrosesan sinyal sensor inframerah termopil BISS0001 (IC1), komponen tunda R1, C2, potensiometer RP2, dan resistor peka cahaya RG, dan komponen periferal lainnya. Dalam aplikasi praktis, PIR biasanya dipilih sebagai sensor inframerah termopil tipe P2288, PH5324, atau LH1956. Untuk meningkatkan sensitivitas sensor PIR dalam merasakan sinar inframerah, lensa Fresnel berbentuk parabola atau hemisferis harus dipasang di depan sensor; RG dipilih sebagai resistor peka cahaya tipe MG45, dan perbedaan resistansi antara keadaan terang dan gelap harus sebesar mungkin; RP1 dan RP2 dipilih sebagai potensiometer keadaan padat organik tipe WSW.

Sirkuit eksekusi kontrol terdiri dari sakelar elektronik VT, relay solid-state SSR, dan perlengkapan pencahayaan H. Dalam aplikasi praktis, VT biasanya dipilih sebagai transistor NPN silikon tipe 9013, dengan persyaratan β ≥ 100; SSR dipilih sebagai relay solid-state ringkas zero-crossing tipe JCX-2F-DC5V; H dapat dipilih sebagai bohlam pijar 100W atau di bawahnya sesuai kebutuhan.

Prinsip kerja:

Setelah sirkuit dihidupkan, ketika tidak ada orang yang memasuki jangkauan pemantauan sensor inframerah termopil PIR, sirkuit terpadu pemrosesan sinyal sensor inframerah termopil BISS0001 dalam keadaan reset, terminal output sinyal kontrol (pin 2) Vo mengeluarkan level rendah, sakelar elektronik VT dalam keadaan terputus, relay solid-state SSR mati, dan perlengkapan pencahayaan H tidak menyala, dan pengontrol dalam keadaan pemantauan.

Struktur chip dan modul fungsional
BISS0001 mengintegrasikan modul-modul berikut:
Penguat operasional impedansi tinggi: Menerima dan memperkuat sinyal sensor, kompatibel dengan berbagai probe inframerah piroelektrik.
Diskriminator amplitudo dua arah: Menyaring gangguan kebisingan lingkungan, memastikan bahwa sinyal yang valid memicu.
Timer tunda: Mengontrol durasi sinyal output (dapat disesuaikan hingga beberapa menit).
Timer penguncian: Mencegah pemicuan berulang, meningkatkan stabilitas sistem.
Fitur teknis:
Adaptasi tegangan lebar (2V - 6V), konsumsi daya statis rendah.
Catu daya referensi internal, menyederhanakan desain sirkuit periferal.
Ambang batas penguat detektor dua arah dapat disesuaikan dengan resistor eksternal.
Kompatibel dengan paket DIP dan SOP, memfasilitasi pemasangan dalam skenario yang berbeda.
Skenario aplikasi tipikal
Kontrol pencahayaan pintar: Pada tahun 2024, akan diterapkan pada sistem penerangan jalan tenaga surya, lampu meja pendeteksi manusia [2] dan lampu otomatis koridor, mencapai efek penghematan energi "lampu menyala saat ada orang, lampu mati saat orang pergi".
Sistem alarm keamanan: Terdiri dari sensor piroelektrik dan detektor intrusi inframerah, memicu bel atau lampu alarm.
Kontrol otomatis peralatan rumah tangga: Mengontrol perangkat seperti pintu otomatis, kipas angin listrik, dan pengering, meningkatkan tingkat kecerdasan.
Parameter pembatas
Suhu pengoperasian: -20℃ hingga +70℃ (akan diperluas menjadi -20℃ hingga 70℃ pada tahun 2024) [7-8].
Suhu penyimpanan: -65℃ hingga +150℃ [8].
Rentang tegangan input: VSS - 0.3V hingga VDD + 0.3V (VDD ≤ 6V) [8].
Arus tahan pin: ±10mA (VDD = 5V)

Ketika seseorang memasuki jangkauan pemantauan sensor inframerah termopil PIR dan bergerak, PIR dapat mengubah perubahan sinar inframerah yang dipancarkan manusia menjadi output sinyal listrik, dengan frekuensi 0,1 hingga 10Hz.

RP2 dan RG membentuk sirkuit kontrol cahaya. Pada siang hari, resistor peka cahaya RG menunjukkan resistansi rendah saat terkena cahaya alami. Ketika level Vo pada pin 9 BISS0001 adalah 0.2Vpp, BISS0001 dalam keadaan pemantauan, dan terminal output % tetap pada level rendah. Jika pada saat ini seseorang bergerak dalam jangkauan pemantauan PIR, PIR akan mengeluarkan sinyal listrik yang berubah dengan gerakan tubuh manusia. Sinyal ini dikirim ke penguat operasional impedansi input tinggi independen internal OP1 dari chip BISS0001 melalui pin 11N+ (pin ke-14). Setelah dipre-amplifikasi oleh OP1, itu dikeluarkan melalui pin 16 dan digabungkan ke pin 2IN- (pin ke-13) di dalam chip. Kemudian, itu diperkuat oleh penguat operasional tahap kedua internal OP2 dan diproses oleh diskriminator amplitudo dua arah internal. Akhirnya, sinyal pemicu yang efektif dikeluarkan untuk memulai timer tunda internal TX dari chip. Kemudian, pengontrol status mengeluarkan sinyal kontrol level tinggi dari pin 2 BISS0001, menyebabkan sakelar elektronik VT melakukan dan menggerakkan relay solid-state SSR untuk menyala, dan perlengkapan pencahayaan H untuk menyala dan memancarkan cahaya.

Waktu untuk pin ke-2 BISS0001 untuk mengeluarkan sinyal kontrol level tinggi sama dengan waktu tunda sirkuit. Ditentukan oleh konstanta waktu dari elemen tunda R1 dan C2. Seperti yang ditunjukkan pada gambar, waktunya adalah 15 detik. Karena pin ke-1 chip terhubung ke level tinggi, sirkuit dalam keadaan yang memungkinkan pemicuan berulang. Artinya, dalam waktu tunda (15 detik), selama seseorang bergerak sedikit, sirkuit dipicu kembali, dan pin ke-2 akan mengeluarkan sinyal level tinggi dengan lebar pulsa 15 detik. Oleh karena itu, selama seseorang berada di kamar mandi, perlengkapan pencahayaan H akan selalu menyala. Hanya setelah orang tersebut pergi, setelah penundaan 15 detik, sirkuit direset, dan perlengkapan pencahayaan H secara otomatis mati.
