Modul Perpindahan Penginderaan Gelombang Mikro YJJ GH-719 Menggunakan Prinsip Radar Doppler pada 10.525 GHz

Deskripsi Produk:

Modul Perpindahan Penginderaan Gelombang Mikro YJJ GH-719 Menggunakan Prinsip Radar Doppler Pada 10.525 GHz

Fitur:

Manual Pengguna Modul Perpindahan Gelombang Mikro GH-719

Modul perpindahan penginderaan gelombang mikro GH-719 adalah detektor objek bergerak gelombang mikro yang dirancang berdasarkan prinsip Radar Doppler. Frekuensi gelombang mikro adalah 10.525 GHz. Ia dapat beroperasi secara langsung dengan menghubungkan catu daya DC 6-20V.

Pemrosesan sinyal dari modul perpindahan induksi gelombang mikro GH-719 dilakukan menggunakan program mikrokontroler chip tunggal, memastikan keandalan yang tinggi. Papan sirkuit memiliki 16 tingkat penyesuaian sensitivitas, dan jarak penginderaan dapat disesuaikan dalam rentang 0,3 hingga 10 meter. Ada 4 opsi mode pemicu, dan waktu keluaran sinyal adalah 2 detik, 3 detik, 10 detik, 20 detik. Dengan penambahan resistor fotosensitif, ia dapat menekan pemicu siang hari. Ini terutama diterapkan dalam kontrol dan pengalihan pintu otomatis, kontrol otomatisasi industri, sistem pencegahan keamanan dalam dan luar ruangan, sistem kontrol video otomatis mesin penarikan otomatis ATM, dan peringatan keselamatan luar ruangan dan tempat lainnya.

Modul perpindahan induksi gelombang mikro GH-719 adalah modul jenis deteksi non-kontak. Ia memiliki ketahanan yang kuat terhadap interferensi frekuensi radio dan tidak terpengaruh oleh suhu, kelembaban, cahaya, aliran udara, atau debu. Ia dapat dipasang di dalam ketebalan tertentu dari plastik, kaca, kayu, dan penutup non-logam lainnya, membuatnya nyaman untuk aplikasi dalam kontrol berbagai produk atau peralatan.

2. Instruksi Penyesuaian Papan Sirkuit:

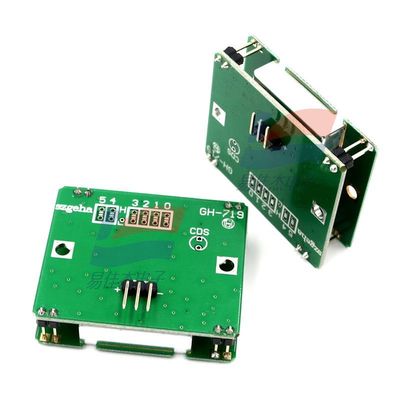

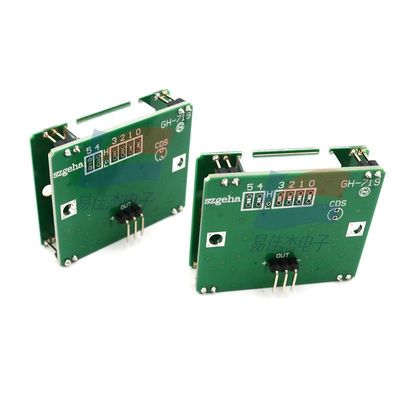

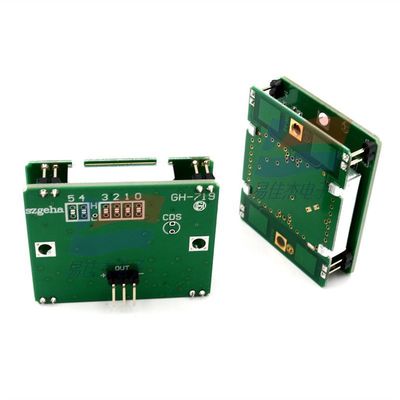

Penyesuaian sensitivitas 16 tingkat: Ada empat titik koneksi yang ditandai sebagai 0, 1, 2, dan 3 pada papan sirkuit.

Dengan menghubungkan pendek 4 titik koneksi seperti yang ditunjukkan di bawah ini, sensitivitas dapat disesuaikan dalam 16 tingkat, memungkinkan rentang deteksi disesuaikan dari 0,3 meter hingga 10 meter.

2: Empat titik koneksi telah terputus. Jarak penginderaan adalah yang terdekat, dalam 0,5 meter.

3: Hubungan pendek titik koneksi adalah 1, dan tidak ada hubungan pendek adalah 0. Ketika semuanya dihubungkan pendek, sensitivitasnya adalah yang tertinggi. Penyesuaiannya adalah sebagai berikut:

1: 0000

2: 0001

3: 0010

4: 0011

5: 0100

6: 0101

7: 0110

8: 011

8: 1000. 9: 1001. a: 1010. b: 1011. c: 1100. d: 1101. e: 1110. f: 1111.

Empat mode penyesuaian untuk B: Ada dua titik koneksi yang ditandai sebagai 4 dan 5 pada papan sirkuit.

1:00 - Mode Pemicu Tidak Berulang:

Ketika objek bergerak terdeteksi, sinyal tingkat tinggi 3 detik dikeluarkan dan kemudian proses berhenti. Setelah penundaan 2 detik, deteksi diulang. Jika objek bergerak terdeteksi lagi, sinyal tingkat tinggi 2 detik dikeluarkan, dan proses ini berlanjut dalam siklus. Siklus berulang sampai tidak ada objek bergerak yang terdeteksi, dan kemudian keluaran sinyal tingkat tinggi berhenti.

2:01 Mode sentuh pemicu yang dapat diulang, dengan waktu tunda 2 detik:

Ketika objek bergerak terdeteksi, sinyal tingkat tinggi 2 detik dikeluarkan. Selama periode 2 detik ini, modul terus mendeteksi pergerakan objek pada frekuensi 30 kali per detik. Jika pergerakan objek terdeteksi lagi, waktu akan diperpanjang 2 detik lagi sampai tidak ada pergerakan objek yang terdeteksi.

Sinyal tingkat tinggi akan ditunda selama 2 detik dan kemudian berhenti.

3:10 Mode pemicu sentuh yang dapat diulang, dengan waktu tunda 10 detik:

Ketika objek bergerak terdeteksi, sinyal tingkat tinggi 10 detik dikeluarkan. Selama periode 10 detik ini, modul beroperasi pada frekuensi 30 kali per detik.

Pemantauan berkelanjutan. Jika pergerakan objek terdeteksi lagi, waktu akan ditunda lebih lanjut selama 10 detik sampai tidak ada objek bergerak yang terdeteksi.

Sinyal tingkat tinggi akan ditunda selama 10 detik dan kemudian berhenti.

4:10 Mode pemicu yang dapat diulang, dengan waktu tunda 20 detik:

Ketika objek bergerak terdeteksi, sinyal tingkat tinggi 20 detik dikeluarkan. Selama periode 20 detik ini, modul beroperasi pada frekuensi 30 kali per detik.

Deteksi berkelanjutan. Jika pergerakan objek terdeteksi lagi, waktu akan ditunda lebih lanjut selama 20 detik sampai tidak ada objek bergerak yang terdeteksi.

Sinyal tingkat tinggi akan ditunda selama 20 detik sebelum berhenti.

Resistor foto CDS:

Dengan menghubungkan resistor foto, ia dapat mencegah pemicu terjadi pada siang hari atau di lingkungan dengan cahaya terang.

2: Picu tindakan yang efektif:

Hubungkan resistor foto, dan itu dapat memicu ketika objek bergerak terdeteksi dalam gelap atau di lingkungan dengan cahaya redup. Selama periode mode pemicu yang dipilih, bahkan jika cahaya berubah dari gelap menjadi terang, status pemicu dan waktu tunda tidak dapat diubah sampai sinyal keluaran menjadi tingkat rendah. Baru kemudian resistor foto mulai berlaku.

Catatan:

Setelah sensitivitas dan mode pemicu dipilih, mikrokontroler perlu dimatikan dan direset sebelum dapat menjalankan fungsi pemilihan baru.

Tiga. Parameter teknis utama:

1 Frekuensi tengah: 10.525 GHz

2 Tegangan operasi: DC 6V ± 20V

3 Arus Statis: 6mA 4 Tingkat Keluaran Tinggi/Rendah: 5V/0V

5 Pola antena 3 dB - azimut 80 ° 6 Pola antena 3 dB - elevasi 40 °

7. Jarak induksi: 0,3 - 10 meter, dapat disesuaikan dalam 16 tingkat. 8. Mode pemicu: 4 opsi tersedia.

9. Suhu sekitar: -30 - 70 derajat Celcius

10. Dimensi: 45 * 37 * 18 mm
