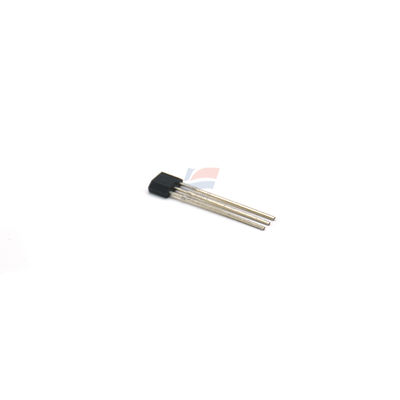

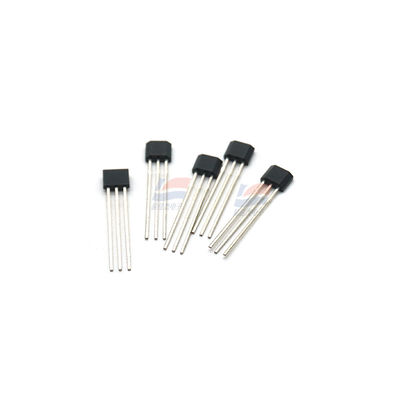

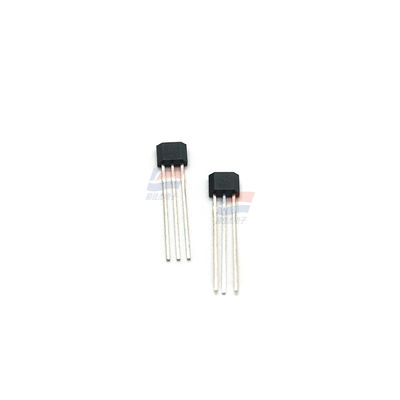

CS3040 Sensor efek Hall

                             Sensor efek-Hall CS3040 Rentang Tegangan Catu Daya Lebar

Komposisi Produk:

Sensor efek-Hall CS3040 terdiri dari pengatur tegangan, generator tegangan Hall, penguat diferensial, pemicu Schmitt, dan tahap keluaran open-collector.

Prinsip Kerja

Inputnya adalah intensitas induksi magnetik, dan outputnya adalah sinyal tegangan digital. Ini adalah rangkaian magneto-sensitif kerja unipolar, cocok untuk bekerja di bawah magnet persegi panjang atau silinder.

Fitur Produk:

• Rentang tegangan catu daya lebar.
• Kecepatan switching cepat, tidak ada jitter sesaat.
• Rentang frekuensi operasi yang luas (DC~100KHz).
• Umur pakai yang panjang, ukuran kecil, dan pemasangan yang mudah.
• Dapat dihubungkan langsung dengan transistor dan rangkaian logika seperti TTL dan MOS.

Parameter Batas:

• Tegangan catu daya: 4.5V~24V.
• Intensitas induksi magnetik: tidak terbatas.
• Arus keluaran: hingga 10mA.
• Suhu lingkungan operasi (Tipe I): - 40℃~125℃.
• Suhu penyimpanan: - 55℃~150℃.

Karakteristik Listrik (TA = 25℃)

• Tegangan tingkat rendah keluaran: Nilai tipikal adalah 0.05V, dan nilai maksimum adalah 1.2V ketika Vcc = 4.5V~24V.
• Arus bocor keluaran: Nilai tipikal adalah 8μA, dan nilai maksimum adalah 12μA ketika Vo = Vccmax dan VCC adalah rangkaian terbuka.
• Arus catu daya: Nilai tipikal adalah 0.12mA~0.14mA.
• Waktu naik keluaran: Nilai tipikal adalah 0.12μs ketika Vcc = 12V dan RL = 480Ω.
• Waktu jatuh keluaran: Nilai tipikal adalah 0.14μs ketika Vcc = 12V dan CL = 20pF.
