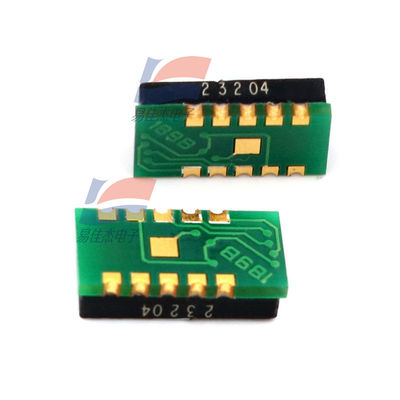

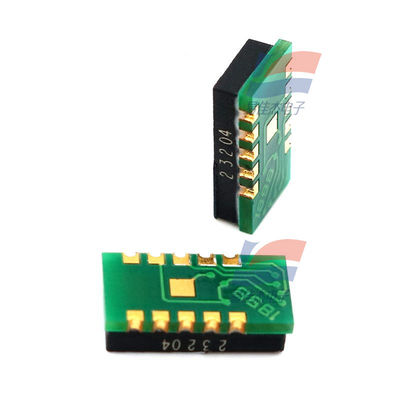

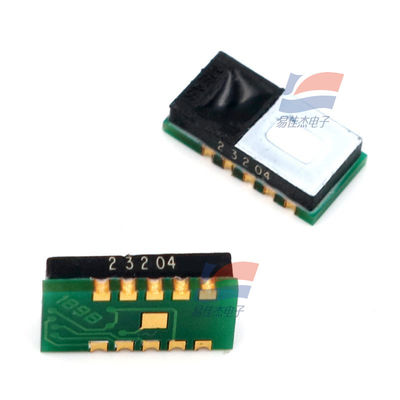

Sensor Terpadu Suhu dan Kelembaban HTU11F Ukuran Miniatur dan Konsumsi Daya Sangat Rendah

             Sensor Terpadu Suhu Kelembaban HTU11F Ukuran Miniatur Dan Konsumsi Daya Sangat Rendah

1. Ikhtisar:

Seri HTU1x (F) adalah seri sensor terpadu suhu - kelembaban digital miniatur. Berdasarkan elemen penginderaan kelembaban berkinerja tinggi Humirel, modul seri HTU1x (F) menyediakan data pengukuran suhu dan kelembaban yang akurat dan andal untuk aplikasi OEM. Sensor mengintegrasikan elemen penginderaan dan sirkuit pemrosesan sinyal pada papan sirkuit miniatur, dan mengeluarkan sinyal digital yang dikalibrasi sepenuhnya.

2. Fitur:

• Pertukaran lengkap, tidak perlu kalibrasi di lingkungan standar.
• Dapat pulih dengan cepat dari kondisi kondensasi jangka panjang.
• Diproduksi dari bahan bebas timah, cocok untuk penyolderan reflow.
• Setiap sensor memiliki tanda unik untuk penelusuran sumber produksi.
• Ukuran miniatur dan konsumsi daya sangat rendah.

3. Spesifikasi Kinerja:

• Tegangan Catu Daya: Nilai puncak adalah 3.6Vdc, dan rentang tegangan operasi yang direkomendasikan adalah 3.2V - 3.4V.
• Rentang Pengukuran Kelembaban: 0 hingga 100%RH.
• Rentang Pengukuran Suhu: - 40 hingga 105℃.
• Daya Maksimum: 2.5mW.
• Akurasi Pengukuran Kelembaban: ±3.5%RH (HTU11F) dalam rentang 10 - 95%RH.
• Akurasi Pengukuran Suhu: ±0.4℃ pada 25℃.
• Resolusi: Resolusi 12 - bit untuk kelembaban, 0.05%RH; Resolusi 14 - bit untuk suhu, 0.01℃.
• Waktu Pengukuran: 110ms untuk pengukuran kelembaban 12 - bit, 210ms untuk pengukuran suhu 14 - bit.
• Waktu Respons: Waktu respons kelembaban adalah 5 - 10s, dan waktu respons suhu adalah 10s.

4. Karakteristik Listrik:

• Konsumsi Arus: Pada T = 25℃ dan Vdd = 3.3V, nilai tipikal adalah 250μA, dan nilai maksimum adalah 700μA.
• Antarmuka Komunikasi: Antarmuka dua - kawat digital.

5. Definisi Pin:

• GND: Ground daya.
• DATA: Port data serial, dua arah.
• SCK: Jam serial, hanya input.
• VDD: Input daya. Kapasitor 100nF harus ditambahkan antara VDD dan GND untuk decoupling dan penyaringan.
