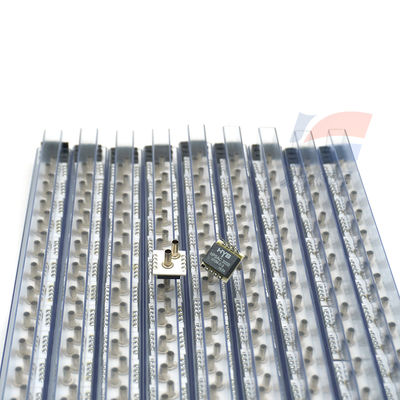

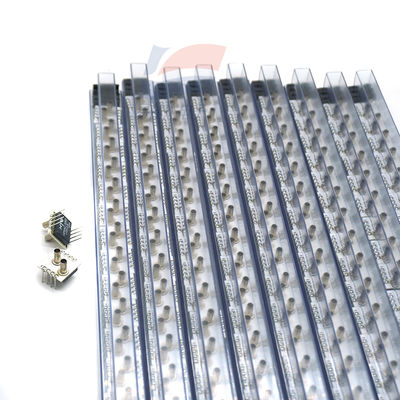

YJJ HPSAC3000 010M-D-S Sensor Tekanan Arus Konstan 1Kpa Dual-Tube Digunakan Dalam Sistem HVAC

Deskripsi produk:

YJJ HPSAC3000 010M-D-S Dual-Tube 1Kpa Constant Current Pressure Sensor Digunakan Dalam Sistem HVAC

Fitur:

Kinerja tinggi dan presisi tinggi memungkinkan sensor ini untuk digunakan dalam banyak aplikasi, dan desain yang kompak dan nyaman sangat cocok untuk pengguna produksi.

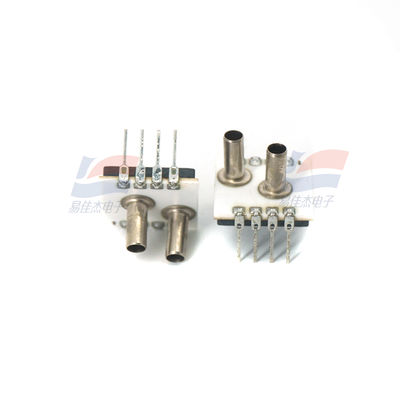

Sensor tekanan HPSAC 3000 dipasang pada substrat keramik 1 mm tebal, dengan satu atau dua tabung tekanan.

Resistor film tebal secara individual diproses laser untuk memberikan kompensasi suhu dan kalibrasi titik nol.

Jangkauan sensor dirancang untuk menyediakan amplifikasi sensor yang nyaman dan amplifier diferensial eksternal.

Untuk pengeringan udara atau gas dan cairan yang tidak korosif.

Model HPSAC 3000 dirancang untuk eksitasi arus konstan.

Fitur

Eksitasi arus konstan

Kemasan DIP yang mudah digunakan

Jangkauan kompensasi yang luas (0 sampai 70 °C)

Kalibrasi nol

Aplikasi OEM berkinerja tinggi

Reduktor, alat pengukur dan konfigurasi relatif

Kisaran tekanan dari 10 mBar sampai 7 Bar (1 kPa - 700 kPa) Aplikasi

Instrumen medis

Alat pernapasan

HVAC (Pemanasan, Ventilasi, dan Pendingin Udara) Kontrol Proses

Deteksi kebocoran Kontrol pneumatik

Height gauge

Spesifikasi Deskripsi

1) Tekanan berlebihan mengacu pada kekuatan yang lebih besar yang diterapkan tanpa merusak elemen sensor.

2) Tekanan ledakan adalah tekanan yang lebih besar yang diterapkan tanpa menyebabkan kebocoran atau kerusakan pada elemen sensor.

3) Sinyal output analog proporsional dengan arus masuk.

4) Tegangan offset adalah tegangan output pada tekanan nol.

5) kisaran adalah perbedaan aljabar antara kisaran tekanan skala penuh dan ofset.

6) Jangkauan dan kesalahan termal offset menunjukkan penyimpangan signifikan dari sinyal sensor (jarak dan offset) sepanjang proses kompensasi, dibandingkan dengan nilai pada 25 °C.

Sebagai perbandingan, kisaran suhu adalah dari 0 sampai 70°C. Untuk kisaran tekanan di mana p ≤ 100 mbar, parameter ini didefinisikan sebagai Zmax = 0,5 mV.

7) Repetitivitas didefinisikan sebagai penyimpangan khas dari sinyal output setelah 10 siklus tekanan.

8) Nonlinearitas didefinisikan sebagai BFSL (Better Fitting Straight Line) di seluruh rentang tekanan, diukur di sisi atas cetakan di P1.

9) Kompatibilitas media: Pada port tekanan P1: Gas bersih, kering dan tidak korosif, cocok untuk silikon, Pyrex, RTV, emas,

Keramik Al2O3, resin epoksi, timah.

10) Kompatibilitas dengan media: Di port tekanan P2: Gas non-korosif hadir untuk silikon, Pyrex, RTV, keramik Al2O3, resin epoksi, dan timah.

Atau cair

Spesifikasi:
