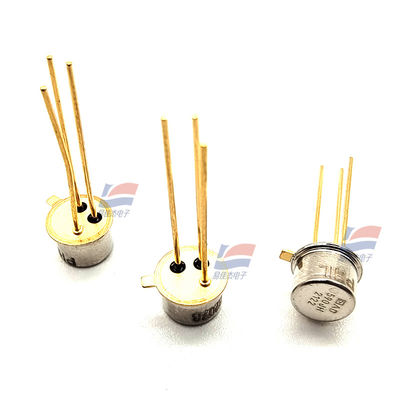

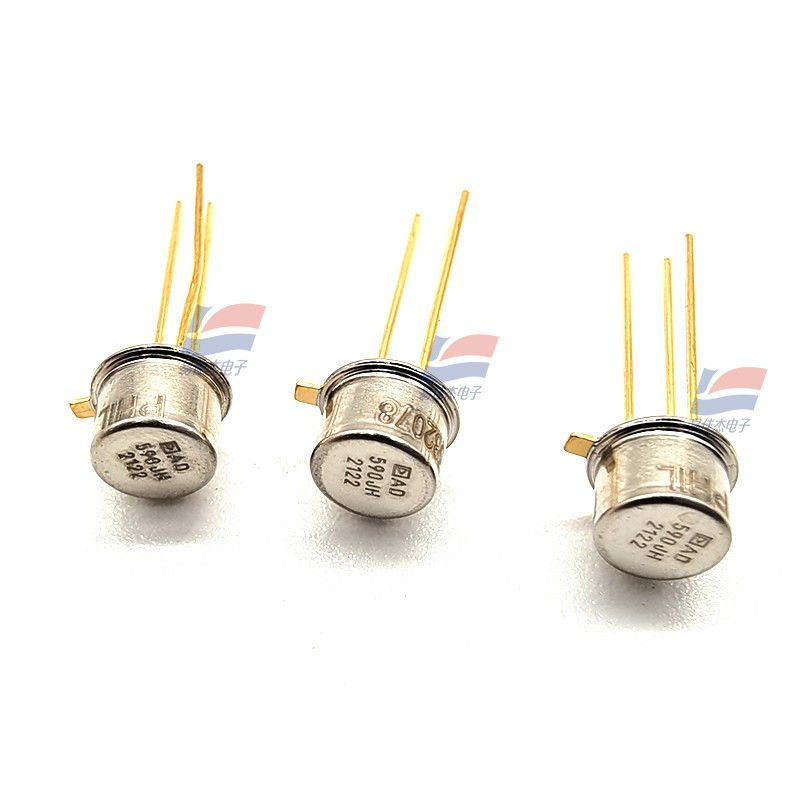

YJJ AD590JH Pengukuran suhu digital dan sensor suhu yang dipasang di papan

Deskripsi produk:

YJJ AD590JH Pengukuran suhu digital dan sensor suhu yang dipasang di papan

Fitur:

AD590 adalah konverter suhu IC 2 terminal yang menghasilkan arus keluaran proporsional dengan suhu absolut.Perangkat bertindak sebagai regulator arus konstan impedansi tinggi melalui 1 μA /KLaser fine-tuning dari chip film tipis resistor digunakan untuk mengkalibrasi perangkat ke 298.5μA output pada 298.2 K (25 ° C).

AD590 dimaksudkan untuk setiap aplikasi sensing suhu hingga 150 °C yang saat ini menggunakan sensor suhu listrik konvensional.Biaya rendah inheren sirkuit terpadu monolitik dikombinasikan dengan penghapusan sirkuit pendukung membuat AD590 alternatif yang menarik untuk banyak situasi pengukuran suhuAplikasi AD590 menghilangkan kebutuhan untuk sirkuit linearisasi, penguat tegangan presisi, sirkuit pengukuran resistensi dan kompensasi simpang dingin.

Selain pengukuran suhu, aplikasi termasuk kompensasi suhu atau koreksi komponen diskrit, bias proporsional dengan suhu absolut, pengukuran aliran,deteksi tingkat cairan, dan pengukuran kecepatan angin. AD590 adalah dalam bentuk lembaran telanjang dan cocok untuk campuran sirkuit dan pengukuran suhu cepat di lingkungan yang terlindungi.

AD590 sangat berguna dalam aplikasi telusur jarak jauh. Karena output arus impedansi tinggi, perangkat ini tidak sensitif terhadap penurunan tegangan di jalur panjang.Setiap pasangan yang terisolasi dengan baik cukup untuk beroperasi ratusan meter jauhnya dari sirkuit penerimaKarakteristik output juga membuat AD590 dapat digunakan untuk multiplexing: arus dapat dihidupkan melalui multiplexer CMOS, atau tegangan pasokan dapat dihidupkan melalui output gerbang logika.

Hal-hal penting dari produk

AD590 adalah sensor suhu kalibrasi dua terminal yang hanya membutuhkan satu sumber tegangan DC (4V sampai 30V).Kompensasi kawat dan sirkuit linearisasi tidak diperlukan dalam aplikasi perangkat ini.

Pengaturan laser canggih di tingkat chip dikombinasikan dengan pengujian akhir yang luas memastikan bahwa unit AD590 mudah ditukarkan.

Suppression antarmuka superior terjadi karena output adalah arus daripada tegangan.Fitur ini membuat AD590 mudah digunakan sebagai sensor jarak jauh.

Impedansi output yang tinggi (> 10 mω) memberikan penekanan drift tegangan suplai daya yang sangat baik.atau kesalahan setara 1°C.

AD590 memiliki daya tahan listrik: dapat menahan tegangan ke depan hingga 44 V dan tegangan terbalik 20 V. Oleh karena itu, ketidakaturan daya atau pembalikan pin tidak akan merusak perangkat

Spesifikasi:
