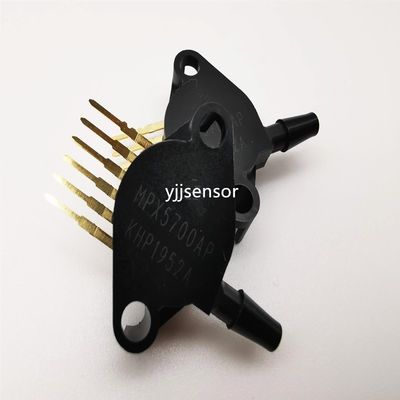

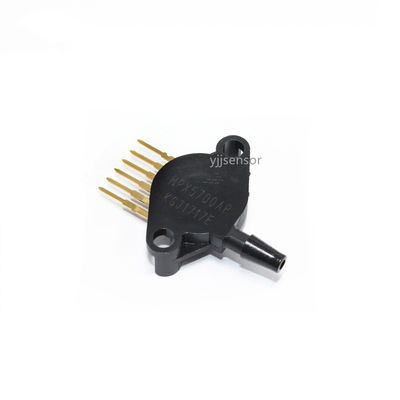

YJJ MPX5700AP Sensor Tekanan Absolute Presisi Tinggi Dengan Jangkauan 15-700 KPa Digunakan Dalam Kontrol Industri

Deskripsi produk:

YJJ MPX5700AP Sensor Tekanan Absolute Presisi Tinggi Dengan Jangkauan 15-700 KPa Digunakan dalam Kontrol Industri

Fitur:

MPX5700AP adalah sensor tekanan absolut presisi tinggi yang diluncurkan oleh NXP. Ini menggunakan teknologi strain gauge silikon chip tunggal dan cocok untuk aplikasi elektronik industri dan konsumen.Berikut adalah parameter utama dan deskripsi aplikasi khas:
Parameter inti
Kisaran pengukuran: 15 kPa sampai 700 kPa (tekanan absolut)
Tegangan catu daya: 4,75VDC sampai 5,25VDC
Sinyal output: Tegangan analog (0,2V sampai 4,7V), secara linear proporsional dengan perubahan tekanan
Kisaran suhu: suhu kerja -40°C sampai 125°C, dengan akurasi ±2,5% dalam kisaran 0°C sampai 85°C.
Waktu respons: 1ms (respon cepat)
Bentuk kemasan: 6-pin SIP (single in-line package) kemasan, dengan rumah resin epoksi untuk meningkatkan ketahanan mekanik.
Aplikasi khas
Elektronika otomotif
Pemantauan tekanan manifold mesin
Deteksi tekanan udara sistem rem
Sistem pengendalian penguapan bahan bakar (EVAP)
Kontrol Industri
Umpan balik tekanan udara kompresor
Kontrol katup pneumatik
Pemantauan tekanan udara HVAC
Peralatan medis
Pengelolaan tekanan saluran udara ventilator
Pemantauan tekanan cairan mesin dialisis
Elektronik Konsumen
UAV altimeter (menghitung ketinggian berdasarkan tekanan atmosfer)
Deteksi tekanan pipa dalam percobaan ilmiah
Fitur desain
Kompensasi suhu: Sensor suhu terintegrasi pada chip, mengoreksi kesalahan drift suhu secara otomatis
Konsumsi daya rendah: Konsumsi daya khas adalah 0,06W (5V pasokan)
Anti overload: mampu menahan tekanan berlebihan maksimum 2800 kPa.

Transmitter sensor tekanan MPX5700AP

Rating maksimum ((1)

Unit Nilai Simbol Parameter

Tekanan maksimum ((2) (P2 _ 1 Atmosfer) P1max 2800 kPa

Suhu penyimpanan Tstg 40 sampai + 125 °C

Suhu operasi TA 40 sampai + 125 °C

Catatan:

1Nilai maksimum berlaku untuk kasus 867 saja. Paparan jangka panjang pada batas yang ditentukan dapat menyebabkan kerusakan permanen atau degradasi pada

perangkat.

2Sensor ini dirancang untuk aplikasi di mana P1 selalu lebih besar dari atau sama dengan P2.

Karakteristik operasi (VS = 5,0 Vdc, TA = 25°C kecuali dinyatakan lain, P1 > P2.

diperlukan untuk memenuhi spesifikasi listrik.)

Spesifikasi:
