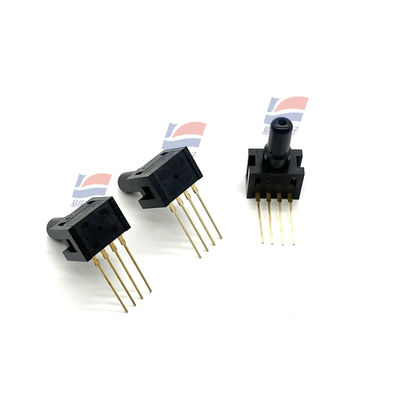

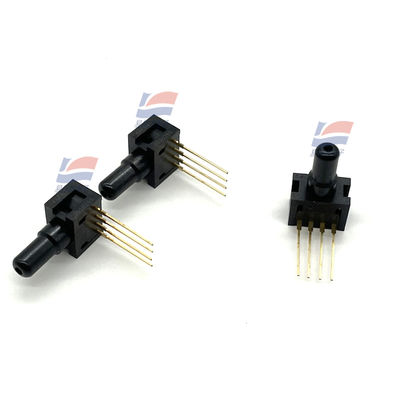

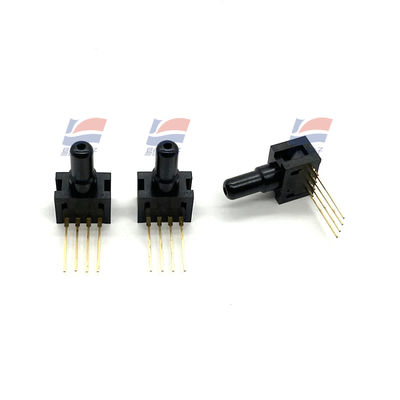

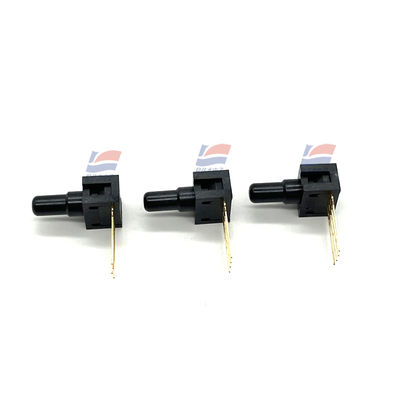

YJJ 24PCFFA6G Single Direct-Insertion Miniature Pressure Sensor Digunakan Dalam Perangkat Medis

Deskripsi Produk:

Sensor Tekanan Miniatur Sisipan Langsung YJJ 24PCFFA6G Digunakan dalam Perangkat Medis

Fitur:

Sensor Tekanan Seri 22/24/26PC

Pengukur dan Diferensial/Tidak Diperkuat

- 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 Internasional 11-800-737-3360 Kanada17

SENSOR PENGUKUR

Tekanan diterapkan ke port P2. Port P1 mengeluarkan tekanan ambien

Dimensi Pemasangan (hanya untuk referensi)

Terminasi 1 x 4 (Gaya 1), Port Lurus (Gaya A)

Pin 1 memiliki takik, dan ditunjukkan di sisi kanan paket. Pin 2 berada di sebelah Pin 1, dll.

KARAKTERISTIK KINERJA SMT 26PC (PADA EKSITASI 10 VDC ±0,01 VDC, 25 °C)

Min. Tip. Maks. Satuan

Tegangan Eksitasi — 10.0 16.0 Vdc

Waktu Respons — — 1.0 ms

Resistansi Input 5.5 k 7.5 k 11.5 k Ohm

Resistansi Output 1.5 k 2.5 k 3.0 k Ohm

Rentang P2>P1(1)Min. Tip. Maks.

0 hingga 1 14.7 16.7 18.7 mV

0 hingga 5 47 50 53 mV

0 hingga 15 96 100 104 mV

Offset Nol Min. Tip. Maks.

0 hingga 1 -2.0 0 +2.0 mV

0 hingga 5 -2.0 0 +2.0 mV

0 hingga 15 -2.0 0 +2.0 mV

Linearitas (BFSL P2>P1) Tip. Maks.

0 hingga 1 — ±0.50 ±1.75 % rentang

0 hingga 5 — ±0.50 ±1.5 % rentang

0 hingga 15 — ±0.50 ±1.0 % rentang

Pergeseran Nol 25 °C hingga 0 °C, 25 °C hingga 50°C(2)Tip. Maks.

0 hingga 1 — — ±1.0 mV

0 hingga 5 — — ±1.0 mV

0 hingga 15 — — ±1.0 mV

Pergeseran Rentang 25 °C hingga 0 °C, 25 °C hingga 50°C(2)Tip. Maks.

0 hingga 1 — ±1.5 ±4.5 % rentang

0 hingga 5 — ±1.0 ±1.7 % rentang

0 hingga 15 — ±0.75 ±1.5 % rentang

Keterulangan dan Histeresis Tip. Maks.

0 hingga 1 — ±0.2 — % rentang

0 hingga 5 — ±0.2 — % rentang

0 hingga 15 — ±0.2 — % rentang

Tekanan Berlebih P2>P1; P1>P2 Tip. Maks.

0 hingga 1 — — 20 psi

0 hingga 5 — — 20 psi

0 hingga 15 — — 45 psi

Catatan:

1. Rentang adalah selisih aljabar antara output pada tekanan operasi maksimum yang dinilai dan output pada 0 psi.

2. Kesalahan suhu dihitung terhadap 25 °C.

SPESIFIKASI

Deskripsi Karakteristik

Suhu Penyimpanan -55 °C hingga 100 °C [-67 °F hingga 212 °F]

Suhu Pengoperasian -40 °C hingga 85 °C [-40 °F hingga 185 °F]

Suhu Kompensasi 0 °C hingga 50 °C [32 °F hingga 122 °F]

Pin Penyelarasan Pin berdiameter 0,86 mm [0,034 inci] memanjang melalui PCB

Diameter Port Diameter 1,88 mm [0,074 inci] menggunakan selang ID standar 0,59 mm [0,0625 inci]

Orientasi Port Sejajar dengan PCB (profil rendah di papan)

Fitur Pengambilan Fitur 3,18 mm [0,125 inci] pada penutup port

Solder SMT · Sn 96.5 Ag 3.5 Fluks Tanpa Pembersihan

· Sn 63 Pb 37 Fluks Tanpa Pembersihan

Profil Reflow SMT Suhu puncak maksimum 260 °C [500 °F] selama 10 detik

Kompatibilitas Media Kedua port terbatas pada media yang kompatibel dengan polyphthalamide,

fluorosilikon dan silikon.

Kualifikasi Guncangan diuji hingga 150 g

Getaran MIL-STD-202. Metode 213

(150 g setengah sinus 11 ms)

Berat 0,5 gram [0,0176 oz]
