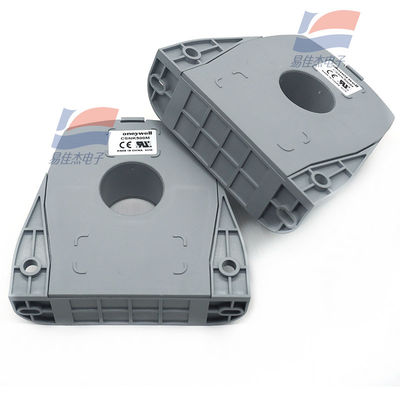

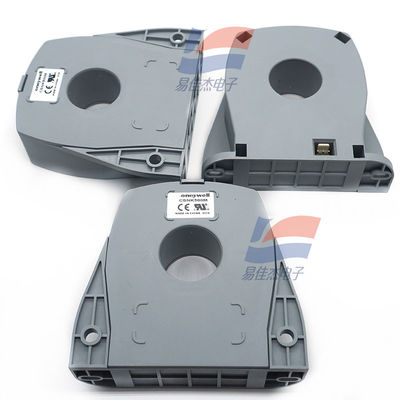

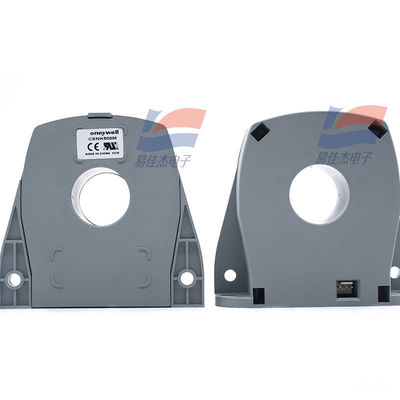

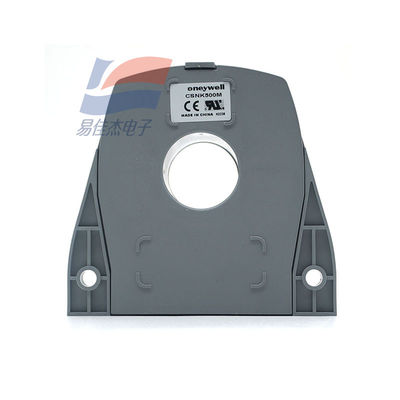

YJJ CSNK500M 500A. T rms Hall Current Sensor Digunakan Dalam Bidang Instrumennya

Deskripsi produk:

YJJ CSNK500M 500A. T rms Hall Current Sensor Digunakan Dalam Bidang Instrumennya

Fitur:

Sensor arus loop tertutup CSNK500M diukur berdasarkan efek magnetoresistensi atau efek Hall, dan metode keseimbangan nol atau aliran magnet nol.Fluks magnetik di inti sensor akan selalu dikendalikan pada nolFluks yang dibutuhkan untuk menyeimbangkan fluks nol sama dengan fluks primer melalui konduktor dikalikan dengan rasio putaran primer dan sekunder.Output dari sensor arus loop tertutup setiap saat sama dengan arus primer dibagi dengan jumlah kumparan sekunder.Arus ini dapat dinyatakan sebagai tegangan melalui resistansi.

Karakteristik produk

Sensor arus hingga 1275 A (tergantung pada daftar produk)

Mengukur arus ac, dc dan pulsa

Kinerja biaya yang sangat kompetitif

Tanggapan cepat

Kapasitas overload yang tinggi

Isolasi listrik yang sangat baik antara sirkuit primer dan sekunder

Kisaran suhu operasi industri

Kecil dan ringan

Potensi aplikasi khas produk

Penggerak kecepatan variabel

Perlindungan atas arus

Detektor kesalahan bumi

Sistem kontrol umpan balik sirkuit

Robot

Daya UPS dan telekomunikasi

Sumber daya las

Sistem manajemen baterai mobil

Pengukur daya

Parameter kinerja produk

Tipe arus output

Arus terus menerus 1000 A

Arus kerja 25 °C, 500 A RMS

Listrik 20 mA + output

Tegangan catu daya 15,0 Vdc sampai 18,0 Vdc

Bias arus < 0,2ma

Bias arus drift < 0.3ma

Rintangan kumparan adalah 50 Ohm

Waktu respons < 1 s

Koil berputar 5000

Kekuatan nominal adalah 100 mA

Suhu kerja 40 °C sampai 85 °C

Suhu penyimpanan dan 40 ° C sampai 90 ° C

Resistensi minimum adalah 0 Ohm dan resistensi maksimum adalah 75 Ohm

Bahan kasus kaca diisi PBT (ul94-v0)

Panel dasar

Tipe outlet Molex (tiga saluran)

Keakuratan + / - 0,5%
