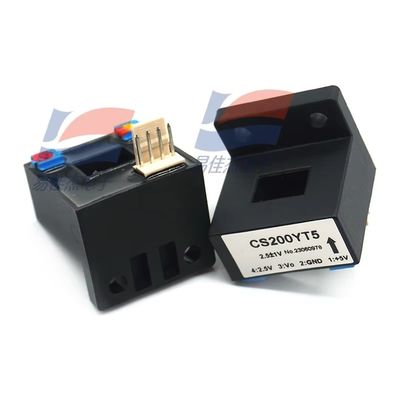

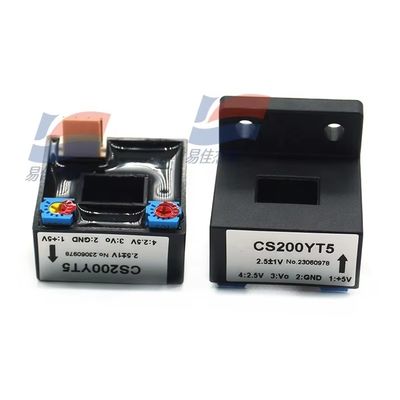

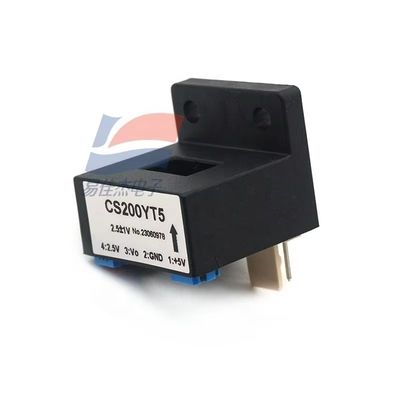

YJJ CS200YT5 Sensor arus listrik tegangan rendah konvensional

Deskripsi produk:

YJJ CS200YT5 Sensor arus listrik tegangan rendah konvensional

Fitur:

CS200YT5 adalah sensor arus berdasarkan prinsip efek Hall.
Parameter listrik
Daya input utama: 200A
Kisaran pengukuran: 0 sampai ± 400A (AC/DC/Pulse dan bentuk gelombang tidak teratur lainnya)
Tegangan output nominal di sisi sekunder: 1V ± 1%
Tegangan catu daya: +5V ± 5%
Konsumsi arus: < 20mA
Tegangan isolasi: 2,5kV (antara sisi primer dan sekunder)
Indikator Kinerja
Linearitas: < 1%
Tegangan offset nol: 2,5V ± 1%
Pergeseran suhu: ≤ ± 0,5mV/°C (TA = 25°C)
Waktu respons: ≤ 3μs
Bandwidth: DC ~ 20kHz
Karakteristik Aplikasi
Suhu operasi: -25°C sampai +85°C
Suhu penyimpanan: -40°C sampai +100°C
Resistensi beban: ≥ 10KΩ
Dimensi: 41mm (Untuk dimensi spesifik, silakan lihat manual produk)
Instruksi Koneksi
Sumber Daya: +5V → 1, GND → 2, VOUT → 3, Tegangan Referensi 2,5V → 4
Fungsi pin: 1 (+5V), 2 (GND), 3 (keluar sinyal), 4 (keluar referensi)
Sensor ini dapat diterapkan pada daya, kontrol industri dan skenario yang membutuhkan isolasi listrik untuk pengukuran.
