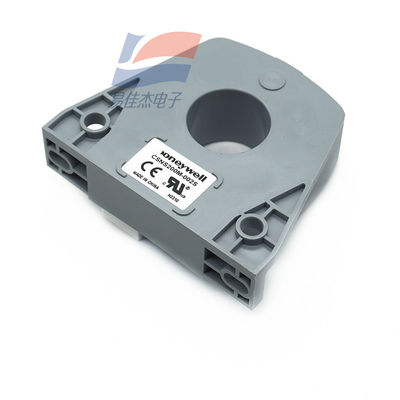

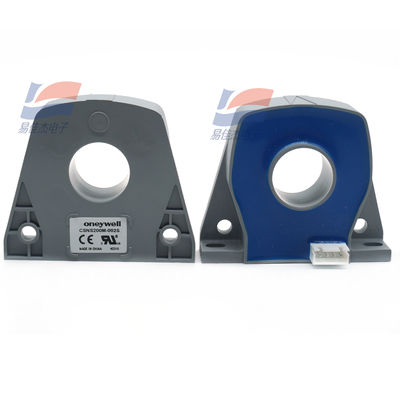

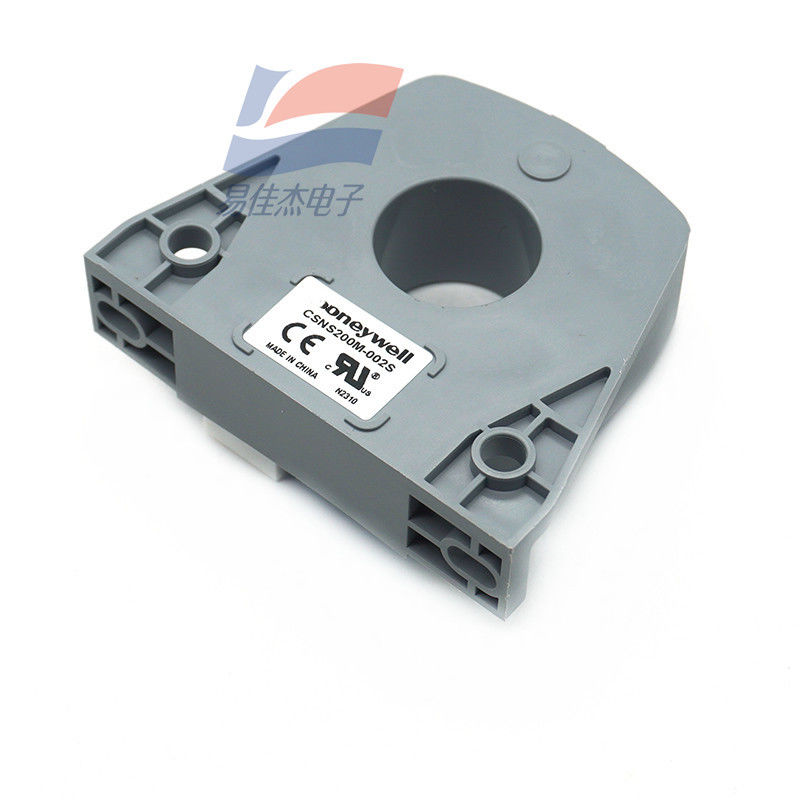

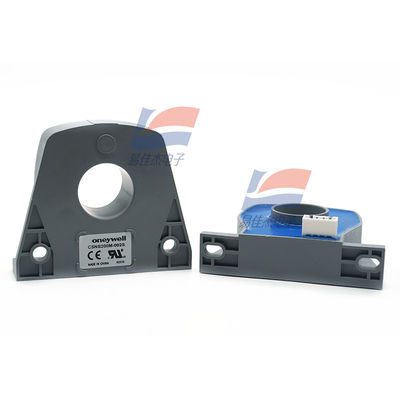

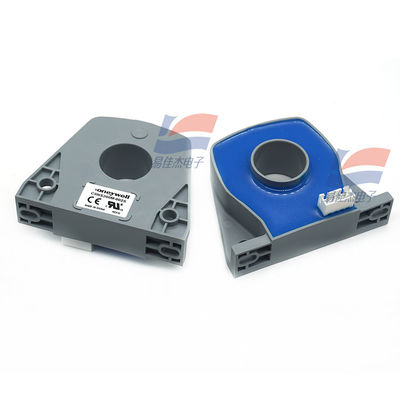

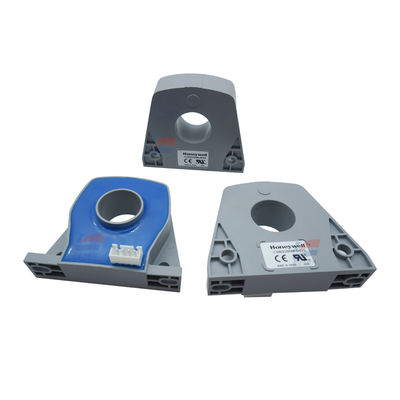

YJJ CSNS200M-002S Prinsip Kompensasi Magnetik Sensor arus loop tertutup

Deskripsi produk:

YJJ CSNS200M-002S Prinsip Kompensasi Magnetik Sensor arus loop tertutup

Fitur:

CSNS200M-002S Peralatan pengukuran sensor arus loop tertutup, parameter utamanya adalah sebagai berikut:

Parameter inti

Nomer arus: 200A (nilai rms dari AC)

Jangkauan pengukuran: 0 sampai ± 400A (pinuh DC/AC)

Daya keluar yang disimulasikan: 50A menghasilkan daya keluar 100mA

Rasio putaran: 1/200

Keakuratan: 优于 ± 0,75% pada 25°C

Sumber Daya dan Karakteristik Listrik

Tegangan catu daya: ±12 sampai 18 VDC (±5%)

Isolasi listrik primer/sekunder: 6 kVrms / 50 kHz / 1 menit

Karakteristik lingkungan dan mekanik

Kisaran suhu operasi: -40 sampai 85 derajat Celcius

Kisaran suhu penyimpanan: -40 sampai 90°C

Konsumsi daya: 20mA (termasuk arus keluar)

Shell: Bahan plastik isolasi

Bentuk koneksi: perforasi primer, konektor 4-pin sekunder

Kinerja dinamis

Zero offset current: Lebih baik dari ±0,30mA pada 25°C

Pergeseran suhu: 0 - 70°C lebih baik dari ± 0,60mA

Linearitas: Lebih baik dari ±0,20%

Waktu respons: Lebih baik dari 500ns

Bandwidth: DC hingga 150 kHz

dl/dT tepatnya berikut: lebih baik dari 100A/μsRated arus (In) : 200a.t RMS (nilai nominal)

Jangkauan pengukuran: 0 ~ 400a. t ((DC ~ AC Peak)

Resistensi yang diukur (70 °C): Rm min Rm Max

Dengan 18V, pada 200 a.t. Max: 20 ohm 140 ohm

Dengan 18V, pada 400 a.t. Max: 20 ohm, 50 ohm

Arus output analog (pada 200A): 100mA

Rasio belokan: 1/2000

Keakuratan (25 °C): lebih dari plus atau minus 0,75%

Tegangan catu daya: 12 ~ 18VDC ((1V)

Isolasi listrik: 6KVrms/50KHz/1 menit

Spesifikasi:
