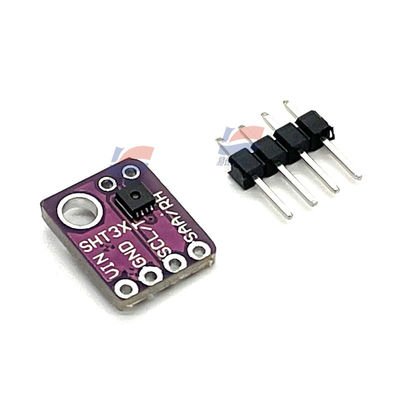

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Modul Probe Sensor Suhu dan Kelembaban untuk Udara I2C IIC Komunikasi

Deskripsi produk:

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Sensor Suhu dan Kelembaban Modul Probe Modul untuk Komunikasi Udara I2C IIC

Fitur:

Parameter utama sensor kelembaban dan suhu SHT31 adalah sebagai berikut:

Parameter inti

Kisaran pengukuran kelembaban: 0%-100% RH

Rentang pengukuran suhu: -40°C - 125°C

Keakuratan pengukuran kelembaban: ± 2% RH

Keakuratan pengukuran suhu: ± 0,2°C

Tegangan operasi: 2,15V - 5,5V

Arus kerja: < 1,5mA

Antarmuka komunikasi: I2C

Ukuran kemasan: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

Fungsi Ekspansi

Alarm Mode: Mendukung alarm suhu dan kelembaban ekstrem. Alarm ini dapat diatur ulang melalui fungsi pengaturan ulang perangkat lunak atau perangkat keras.

Kemampuan anti-interferensi: Casing bahan PE. Disarankan untuk menghindari lingkungan suhu tinggi (> 80 °C).

Waktu respons: Pengukuran kelembaban membutuhkan waktu sekitar 8 detik.

Catatan untuk Perhatian

Saat digunakan secara nyata, perlu memperhatikan kisaran suhu kerja sensor dan menghindari melebihi batas yang direkomendasikan.

Selama koneksi, perlu untuk mencocokkan alamat I2C dan konfigurasi baris jam/garis data.

Chip SHT31 memiliki delapan pin:

Komentar Nama Pin

1 SDA data pin, input/output

2 ADDR alamat pin, masukkan

3 ALENT pin alarm, output;Tunda saat tidak digunakan

Pin jam SCL, input/output

5 VDD power pin, input

6 nRESET reset pin, tingkat rendah valid, input

7 R pin yang tidak berguna, tanah

8 VSS ground pin

Kemungkinan berulang mempengaruhi waktu pengukuran SHT30 dan dengan demikian konsumsi energi sensor.

Alamat sensor diubah dengan mengubah tegangan pin ADDR.Alamat default adalah ketika ADDR terhubung ke VSS (0X44), yang dapat diubah menjadi 0X45.Untuk rincian pada pin,Silakan lihat manual data.

Spesifikasi:
