S8745-01 Sensor Fotoelektrik Inframerah Untuk Instrumen Analitik Presisi Peralatan Pengukuran Industri

             S8745-01 Sensor Fotoelektrik Inframerah Untuk Instrumen Analitik Presisi Peralatan Pengukuran Industri

1. Area Aplikasi:

• Instrumen Analitik Presisi: Digunakan dalam perangkat seperti spektrometer ultraviolet (UV) - dekat - inframerah (NIR), kromatograf, dan fotometer untuk deteksi sinyal cahaya lemah. Hal ini memungkinkan pengukuran yang akurat dari penyerapan, emisi, atau transmisi cahaya di seluruh spektrum UV - NIR, mendukung analisis kuantitatif di bidang-bidang seperti kimia, biologi, dan ilmu lingkungan.
• Peralatan Pengukuran Industri: Terintegrasi ke dalam sensor industri untuk memantau parameter seperti ketebalan film, reflektifitas permukaan, atau komposisi material. Kebisingan rendah dan sensitivitas tinggi memungkinkan deteksi yang tepat dari variasi cahaya halus, memastikan kontrol kualitas dalam proses manufaktur (misalnya, inspeksi wafer semikonduktor, pengukuran ketebalan lapisan).
• Perangkat Diagnostik Medis: Diterapkan dalam peralatan medis seperti uji imunologi, penganalisis kimia klinis, atau monitor glukosa darah non-invasif. Ia dapat mendeteksi sinyal optik lemah dari reaksi biokimia, memungkinkan kuantifikasi yang akurat dari biomarker atau analit lainnya untuk diagnosis penyakit dan pemantauan kesehatan.
• Instrumen Pemantauan Lingkungan: Digunakan dalam perangkat untuk mengukur kualitas udara (misalnya, mendeteksi gas jejak melalui penyerapan optik), kualitas air (misalnya, menganalisis konsentrasi polutan), atau radiasi matahari. Respons spektral yang luas (190–1100 nm) dan Daya Ekuivalen Kebisingan (NEP) yang rendah membuatnya cocok untuk menangkap sinyal cahaya lingkungan yang lemah.
• Aerospace & Penelitian Ilmiah: Digunakan dalam sensor aerospace untuk deteksi radiasi luar angkasa atau penginderaan jauh atmosfer, serta dalam pengaturan penelitian laboratorium untuk mempelajari interaksi cahaya - materi, optik kuantum, atau eksperimen fisika cahaya rendah.

2. Fitur Utama:

• Respons Spektral Luas: Mencakup rentang panjang gelombang yang luas 190–1100 nm (ultraviolet hingga dekat - inframerah), menjadikannya serbaguna untuk aplikasi yang memerlukan deteksi di beberapa pita optik.
• Kinerja Kebisingan Ultra - Rendah: Menampilkan Daya Ekuivalen Kebisingan (NEP) tipikal sebesar 11×10−15W/Hz1/2, meminimalkan kebisingan latar belakang dan memastikan rasio sinyal terhadap kebisingan (SNR) yang tinggi untuk deteksi cahaya lemah.
• Komponen Kinerja Tinggi Terintegrasi: Dilengkapi dengan resistor umpan balik internal (RF​=1GΩ) dan kapasitor (CF​=5pF), serta penguat operasional input FET daya rendah. Integrasi ini menyederhanakan desain sirkuit, mengurangi jumlah komponen eksternal, dan memastikan amplifikasi sinyal yang stabil.

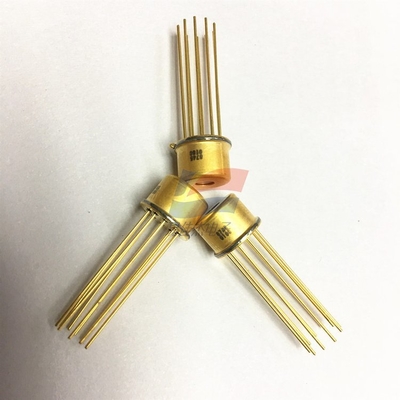

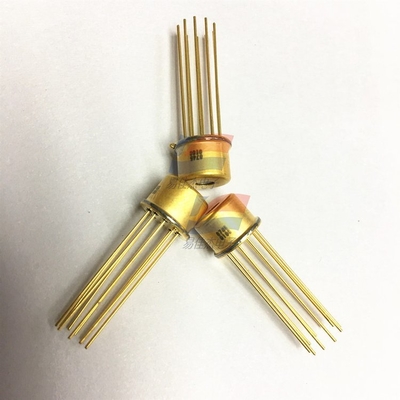

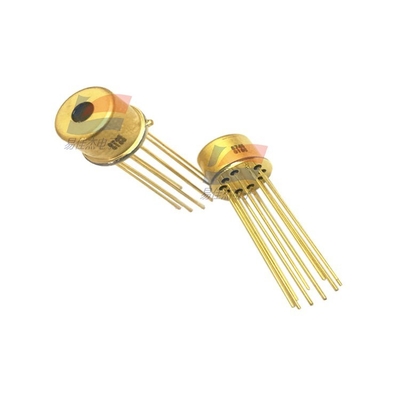

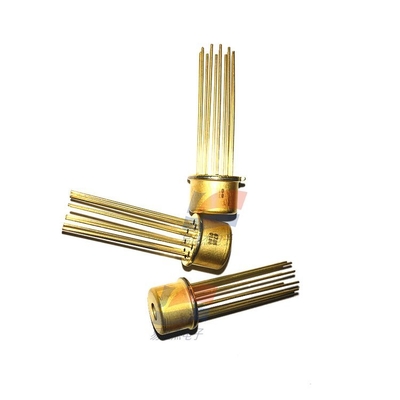

• Paket Kompak & Terlindung: Ditempatkan dalam paket logam TO - 5 kecil dengan jendela kuarsa. Paket logam memberikan pelindung kompatibilitas elektromagnetik (EMC) yang efektif, sementara jendela kuarsa menawarkan transmisi tinggi di seluruh rentang spektral sensor’ideal untuk aplikasi yang dibatasi ruang.
• Resistensi Kebisingan EMC Tinggi: Permukaan peka cahaya terhubung ke terminal GND, meningkatkan resistensi terhadap interferensi elektromagnetik (EMI). Hal ini memastikan kinerja yang andal di lingkungan industri atau elektronik yang bising.
• Penyesuaian Gain Fleksibel: Gain variabel dapat dicapai dengan menambahkan resistor eksternal, memungkinkan pengguna untuk menyesuaikan output sensor’ sesuai dengan persyaratan aplikasi tertentu (misalnya, menyesuaikan sensitivitas untuk rentang intensitas cahaya yang berbeda).
• Area Fotosensitif Besar: Memiliki area fotosensitif 2,4×2,4 mm, meningkatkan efisiensi pengumpulan cahaya dan meningkatkan akurasi deteksi untuk sumber cahaya yang tersebar atau intensitas rendah.
