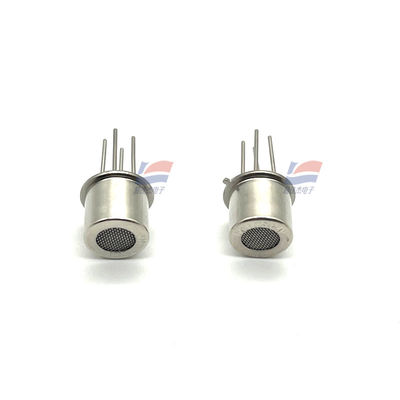

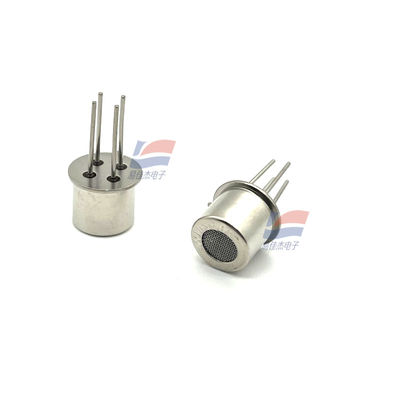

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

Deskripsi produk:

YJJ MP801 0,5 - 1000PPM Metal Oxide Semiconductor (MOS) Sensor Kualitas Udara

Fitur:

MP801 adalah metal oxide semiconductor (MOS) sensor kualitas udara, sensitif terhadap benzena, -, formaldehida, alkohol dan asap.dan kondisi uji standar adalah 20 ± 2 °C, 65 ± 5% RH, dengan waktu pemanasan sebelumnya ≥ 48 jam.

Simbol Parameter / Nilai Tipikal Satuan / Catatan Jangkauan

Gas yang terdeteksi - asam benzoat, formaldehida, alkohol, asap Tidak selektif, sensitif terhadap beberapa VOC dan asap

Jangkauan deteksi ppm 0,5 - 1000 (Alkohol) Data didasarkan pada alkohol sebagai referensi, gas lain perlu kalibrasi

Tegangan loop Vc ≤ 24 V DC Uji standar Vc = 5,0 ± 0,1 V

Tegangan Pemanasan Vh 5,0 ± 0,1 V AC/DC Membutuhkan pasokan listrik yang stabil untuk memastikan konsistensi

Load Resistance Rl Adjustable Dengan pembagian tegangan untuk mengubah perubahan resistance ke output tegangan

Resistensi Pemanasan Rh 95 ± 10 Ω (suhu ruangan) Dari pengukuran aktual, bervariasi antara sekitar 85 - 130 Ω untuk berbagai batch, merujuk pada spesifikasi pengukuran / batch aktual

Konsumsi Daya Pemanasan Ph ≤ 300 mW Data lain juga menunjukkan ≤ 240 mW, ini adalah perbedaan batch

Resistensi tubuh sensitif Rs 1 kΩ - 15 kΩ (10 ppm Alkohol) Perubahan dengan jenis gas / konsentrasi

Sensitivitas S ≥ 2 (10 ppm Alkohol) S = Rs (udara) / Rs (10 ppm Alkohol)

Kemiringan konsentrasi α ≤ 0,6 (Alkohol) α = R (50 ppm) / R (10 ppm), mencerminkan linearitas

Kondisi Uji Standar ¢ T = 20 ± 2 °C; RH = 65 ± 5%; Vc = 5,0 ± 0,1 V; Vh = 5,0 ± 0,1 V Data didasarkan pada kondisi ini

Waktu Pemanasan ≥ 48 jam Bagian baru / setelah penyimpanan lama membutuhkan pemanasan sebelumnya yang cukup

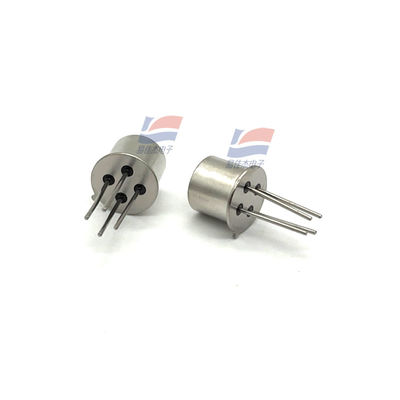

Paket / Pin ️ Logam, DIP-4 1/2 pin untuk pemanasan; 3/4 pin untuk pengukuran

Prinsip Kerja Metal Oxide Semiconductor (MOS) Resistensi meningkat dengan konsentrasi gas target

Tips Pemilihan dan Penggunaan

Jangkauan deteksi dan sensitivitas: 0,5 - 1000 ppm berdasarkan alkohol sebagai referensi; S ≥ 2 pada 10 ppm alkohol adalah acuan,Kalibrasi sebenarnya diperlukan berdasarkan kisaran gas dan konsentrasi target.

Sumber Daya dan Pemanasan: Tegangan loop ≤ 24 V DC; Pemanasan Vh = 5,0 ± 0,1 V (AC/DC); Rintangan Pemanasan Rh ≈ 95 ± 10 Ω, Konsumsi Daya ≤ 300 mW (data menunjukkan ≤ 240 mW),mengacu pada spesifikasi pengukuran / batch yang sebenarnya.

Resistensi beban Rl: Pembagian tegangan yang dapat disesuaikan untuk mendapatkan output tegangan; Rl mempengaruhi sensitivitas dan linearitas, perlu mengoptimalkan pencocokan dengan gas target.

Lingkungan dan Stabilitas: Uji standar 20 ± 2 °C, 65 ± 5% RH; Untuk penyimpanan jangka panjang, disarankan - 20 sampai + 60 °C, tertutup kering; Hindari gas konsentrasi tinggi,uap silikon dan kondensasi air sebelum menyalakan.

Pemanasan dan Penuaan: Bagian baru atau setelah penyimpanan lama, pemanasan sebelumnya ≥ 48 jam; Waktu penuaan untuk penyimpanan harus diperpanjang sesuai dengan periode penyimpanan yang lebih lama.

Non-selektif dan Cross-Sensitivity: Merespons benzena, - formaldehida, alkohol, dan asap; Perlu untuk mengevaluasi interferensi dalam skenario target dan kalibrasi.

Penjelasan Variasi Data

Konsumsi Daya Pemanasan: Data arus utama adalah ≤ 300 mW, juga dijelaskan sebagai ≤ 240 mW, ini adalah perbedaan batch / versi, merujuk pada pengukuran aktual dan spesifikasi batch.

Resistensi pemanasan: Umumnya sekitar 95 ± 10 Ω, beberapa data 85 - 130 Ω, merekomendasikan desain bias berdasarkan pengukuran batch yang sebenarnya.
