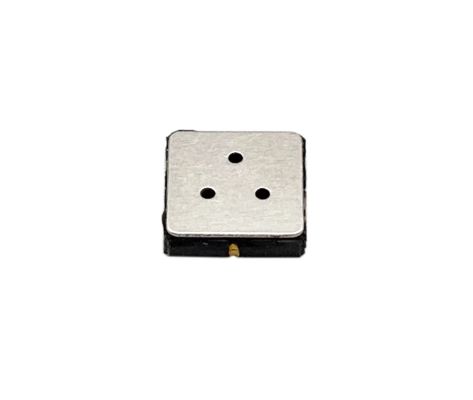

SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

SMD1013B SMD1013 MEMS VOC Gas Sensor Sensor Kualitas Udara Sensor Sensitivitas Tinggi Konsumsi Daya Rendah

Pengantar Umum:

SMD1013 adalah sensor gas semikonduktor MEMS (Micro-Electro-Mechanical Systems), yang dirancang dengan teknologi presisi tinggi.memberikan perlindungan dan stabilitas yang baik untuk komponen sensitif internalSensor ini mampu mendeteksi berbagai gas, termasuk alkohol, asap, formaldehida, dll, membuatnya cocok untuk berbagai aplikasi dalam pemantauan lingkungan, deteksi keselamatan,dan kontrol proses industri.

Spesifikasi teknis:

• Gas yang terdeteksi dan rentang konsentrasi:
  • Sensor dapat mendeteksi etanol dalam kisaran konsentrasi 0 sampai 100 ppm.yang membuatnya menjadi pilihan serbaguna untuk skenario deteksi gas yang berbeda.
  • Resolusi untuk deteksi etanol adalah 0,2 ppm, yang memungkinkan pengukuran yang tepat dari konsentrasi etanol tingkat rendah.
• Parameter listrik:
  • Tegangan Sirkuit (Vc): Ini dapat beroperasi di bawah tegangan sirkuit ≤5V atau 3.3V DC, memberikan fleksibilitas dalam desain sirkuit yang berbeda.
  • Tegangan Pemanasan (Vh): Tegangan pemanasan yang diperlukan adalah 1,6 ± 0,1 V, yang dapat menjadi AC atau DC.Pemanasan ini sangat penting untuk mengaktifkan bahan semikonduktor di dalam sensor untuk meningkatkan kinerja gas-sensing.
  • Resistensi beban (RL): Resistensi beban dapat disesuaikan, dan nilai spesifiknya tergantung pada laporan pengiriman.Penyesuaian ini memungkinkan pengguna untuk mengoptimalkan output sensor sesuai dengan persyaratan sirkuit spesifik mereka.
  • Resistensi pemanasan (Rh): Pada suhu kamar, resistensi pemanasan diukur menjadi 45 ± 3 Ω.
  • Konsumsi Daya Pemanasan (Ph): Konsumsi daya pemanasan adalah ≤30 mW, menunjukkan penggunaan daya yang relatif rendah untuk proses pemanasan.
  • Resistensi tubuh sensitif (Rs): Ketika diuji di udara, resistensi tubuh sensitif berkisar dari 10 hingga 500 KΩ.
• Sensitivitas dan parameter terkait:
  • Sensitivitas (S): didefinisikan sebagai R0 (di udara) / Rs (dalam 10ppm etanol), sensitivitas sensor SMD1013 adalah ≥ 6,menunjukkan perubahan signifikan dalam ketahanan ketika terkena sejumlah kecil etanol di udara.
  • Kemiringan (α): Kemiringan, yang mewakili tingkat perubahan respons sensor sehubungan dengan konsentrasi etanol yang berbeda, adalah ≤0,3 (R10ppm / R1ppm etanol).
• Kondisi pengujian:
  • Kondisi Lingkungan: Kondisi uji standar untuk suhu dan kelembaban adalah 20 ± 2 °C dan 55 ± 5 %RH.
  • Kondisi sirkuit: Untuk sirkuit uji standar, Vc diatur menjadi 5 V atau 3,3 ± 0,1 V, dan Vh adalah 1,6 ± 0,1 V. Waktu prapanas yang diperlukan sebelum pengukuran yang akurat dapat dilakukan adalah 3-5 menit.
• Waktu tanggap dan pemulihan:
  • Waktu Tanggapan (T90): Butuh waktu kurang dari 30 detik bagi sensor untuk mencapai 90% dari nilai tanggapannya akhir ketika terkena gas target, menunjukkan karakteristik yang relatif cepat bertindak.
  • Waktu pemulihan (T10): Sensor dapat pulih ke 10% dari keadaan awalnya dalam waktu kurang dari 60 detik setelah gas dikeluarkan.
• Masa pakai:

Sensor gas SMD1013 memiliki masa pakai ≥3 tahun, memastikan operasi yang dapat diandalkan jangka panjang dalam berbagai aplikasi.

Aplikasi

• Keamanan rumah: dapat diintegrasikan ke dalam sistem keamanan rumah untuk mendeteksi kebocoran alkohol (misalnya di rumah tangga dengan sejumlah besar alkohol yang disimpan),serta adanya asap dan formaldehida, yang mungkin berbahaya bagi kesehatan manusia.
• Pengaturan Industri: Di lingkungan industri, dapat digunakan untuk memantau konsentrasi senyawa organik volatil seperti di udara,membantu memastikan lingkungan kerja yang aman dan mematuhi peraturan lingkungan.
• Otomotif dan Transportasi: Untuk aplikasi di bidang otomotif, dapat digunakan untuk mendeteksi alkohol di kabin pengemudi untuk mencegah mengemudi mabuk.dapat diterapkan di kendaraan angkutan umum untuk memantau kualitas udara di dalam kabin.
