Deskripsi Produk:

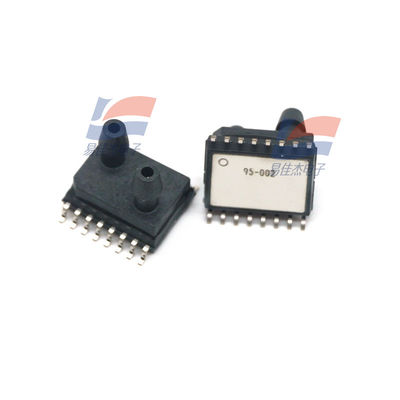

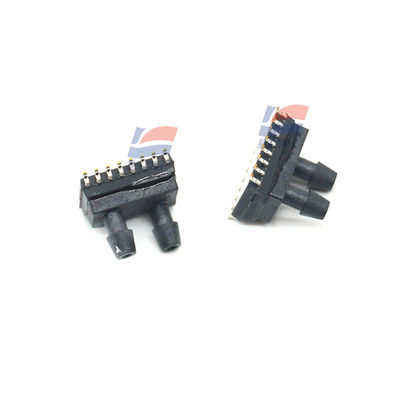

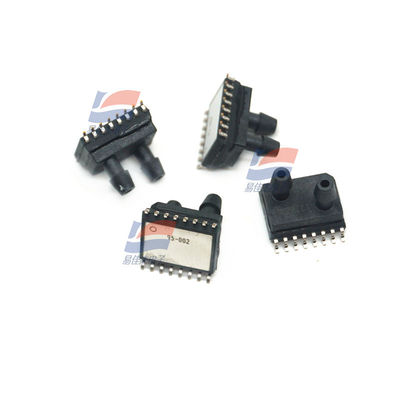

Sensor Tekanan YJJ SM9541-140C-S-C-3-S Digunakan dalam Peralatan Dialisis Medis

Fitur:

Deteksi parameter pernapasan mesin anestesi hanya terbatas pada mode ventilasi mekanis konvensional, dan pemilihan sensor tekanan, komponen kunci mesin anestesi, sangat penting.

Untuk mesin anestesi, bagian penginderaan tekanan harus sangat sensitif untuk mengukur secara akurat inhalasi dan ekshalasi pasien serta gas yang dikirimkan ke aliran udara. Oleh karena itu, sensor yang dapat mendeteksi tekanan diferensial atau aliran udara pada laju yang sangat rendah harus dipilih. Sensor harus mampu mengukur puncak pernapasan pasien, atau titik balik antara menghirup dan menghembuskan napas. Setelah persyaratan tekanan, aliran udara, dan media ditentukan, persyaratan presisi dan stabilitas, termasuk pita kesalahan total, harus dipertimbangkan. Pertimbangkan faktor desain agar lebih kecil, indah, dan portabel. Kalibrasi pelanggan juga dapat dipertimbangkan, terutama untuk aplikasi CPAP (tekanan jalan napas positif berkelanjutan), untuk memaksimalkan kinerja produk agar sesuai dengan pola pernapasan pasien.

Dalam mesin anestesi, sensor tekanan SM9541 dapat digunakan untuk mengukur kecepatan ekspirasi, kecepatan inspirasi, tekanan ekspirasi, tekanan inspirasi, PEEP. Seri SM9541 adalah chip sensor tekanan piezoresistif yang sangat stabil yang dipasang pada substrat keramik. Ini MENGGUNAKAN resistor film tipis pada substrat keramik untuk koreksi nol, kompensasi suhu nol, dan kompensasi suhu sensitivitas. Ini didorong oleh sumber tegangan konstan.

Seri SM9541 adalah chip sensor tekanan piezoresistif yang sangat stabil yang dipasang pada substrat keramik. Ini MENGGUNAKAN resistor film tipis pada substrat keramik untuk koreksi nol, kompensasi suhu nol, dan kompensasi suhu sensitivitas. Ini didorong oleh sumber tegangan konstan. SM9541 mendukung pembacaan data I2C dan dapat mengatur baud rate 4Mhz.

1) rentang tekanan mikro: 250pxH2O, 500pxH2O, 1000pxH2O, 2500pxH2O

2) rentang kompensasi suhu lebar: -5℃ hingga 65℃

3) akurasi: ±1%

4) kalibrasi titik nol dan kompensasi suhu

5) paket chip silikon berkinerja tinggi dan stabil

6) tekanan tabel dan tekanan diferensial didukung

7) nilai keluaran tekanan I2C: 1638 hingga 14745

Antarmuka sensor tekanan SM9541 adalah I2C dan hanya membutuhkan dua resistor 4.7k ohm. Kapasitor filter 0.1uf diperlukan pada pin daya.

Spesifikasi:
