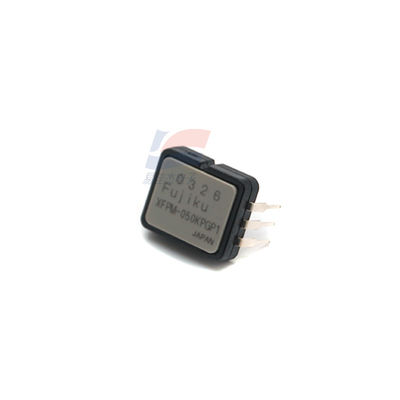

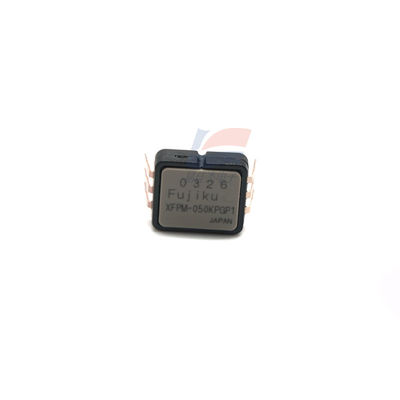

Sensor Tekanan YJJ XFPM-050KPG XFPM-050KPGR untuk Instrumentasi Otomasi Industri

Deskripsi Produk:

Sensor Tekanan YJJ XFPM-050KPG XFPM-050KPGR untuk Instrumentasi Otomasi Industri

Fitur:

XFPM-050KPG adalah sensor tekanan piezoresistif presisi tinggi yang diproduksi oleh Fujikura. Sensor ini memiliki konsumsi daya rendah dan adaptasi suhu yang luas, serta banyak digunakan dalam kontrol industri, peralatan medis, dan skenario lainnya. Berikut adalah deskripsi parameter terperinci dan pengenalan penggunaan sensor ini:
I. Deskripsi Parameter Inti
(1) Parameter Kinerja Dasar
Rentang pengukuran: 0~7.25 psi (sekitar 0~50 kPa), termasuk dalam kategori pengukuran tekanan mikro, dengan mode penginderaan tekanan pengukur.
Terkait akurasi: Akurasi keseluruhan ±1.5% FS (skala penuh), termasuk non-linearitas, histeresis, dll. Kesalahan komprehensif; beberapa spesifikasi dapat mencapai akurasi yang lebih tinggi, dengan rentang kesalahan serendah ±0.125% FS (opsional).
Sinyal keluaran: Keluaran tegangan analog, offset titik nol tipikal 0.2V; mendukung berbagai jenis keluaran standar (opsional), seperti 4-20mA, 0-5Vdc, 1-5Vdc, 0-10Vdc, dll.
Sensitivitas: Parameter sensitivitas adalah 3 (unit disesuaikan dengan karakteristik keluaran tegangan), sinyal keluaran skala penuh sesuai secara linier dengan perubahan tekanan, memfasilitasi akuisisi dan pemrosesan sinyal.
Waktu respons: 2000 µs (2 milidetik), mampu merespons perubahan tekanan dengan cepat, cocok untuk skenario pemantauan tekanan dinamis.
(2) Parameter Listrik dan Konsumsi Daya
Tegangan catu daya: 4.75~5.25 Vdc, kompatibel dengan tegangan catu daya 3.0V, 3.3V, 5.0Vdc, cocok untuk persyaratan catu daya peralatan yang berbeda.
Arus maksimum: 10.0 mA, mode konsumsi daya rendah (3.3Vdc) maksimum hanya 2 mA, cocok untuk perangkat bertenaga baterai atau sistem berdaya rendah.
Resistansi isolasi: 4Ω, kinerja impedansi DC yang stabil antara sirkuit dan badan elastis, memastikan keamanan listrik.
(3) Parameter Lingkungan dan Suhu
Rentang suhu pengoperasian: -40℃~125℃, cocok untuk lingkungan suhu tinggi dan rendah ekstrem.
Rentang kompensasi suhu: 0℃~85℃, dalam rentang ini, titik nol dan drift sensitivitas dikompensasi secara ketat, memastikan akurasi pengukuran yang stabil.
Stabilitas: Memiliki stabilitas jangka panjang dan kemampuan anti-drift yang sangat baik, parameter drift adalah 4 (berdasarkan persentase skala penuh), mengurangi frekuensi kalibrasi selama penggunaan jangka panjang.
(4) Parameter Mekanik dan Struktural

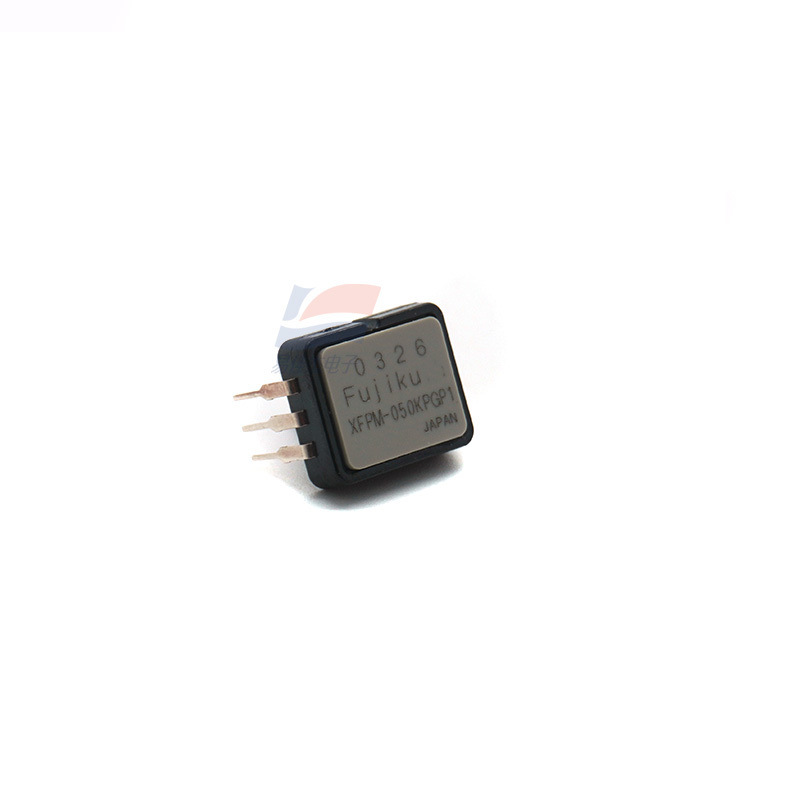

Material dan Pengemasan: Material badan utama adalah baja tahan karat, dengan isolasi yang baik; bentuk pengemasan adalah DIP-6 (paket dual in-line), struktur persegi, ukuran kecil (panjang × lebar = 8.0mm × 8.0mm), mendukung pemasangan melalui lubang (Through Hole Mount).

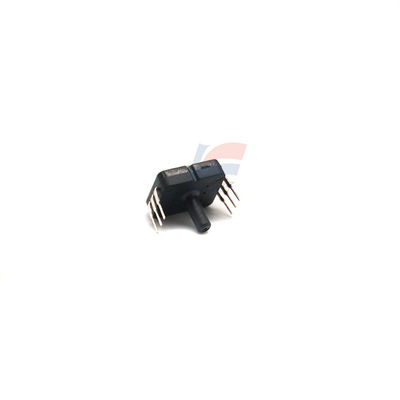

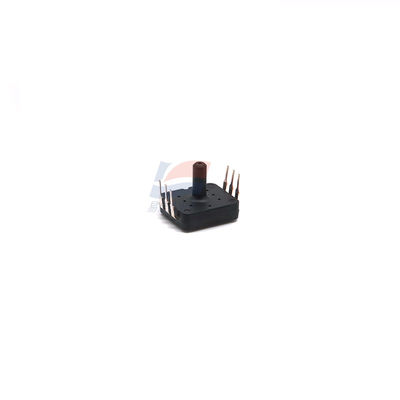

Antarmuka tekanan: Port lurus, diameter port 3.2mm, tinggi 6mm, memfasilitasi koneksi dengan saluran media yang diukur.
Kapasitas kelebihan beban: Memungkinkan kelebihan beban 7% FS, memiliki kemampuan perlindungan guncangan dan kelebihan tekanan yang tinggi, memperpanjang masa pakai.
II. Aplikasi Utama
Otomasi Industri: Cocok untuk pemantauan tekanan dalam sistem hidrolik/udara, kontrol umpan balik tekanan dalam mesin dan mesin industri, cetakan injeksi, cetakan stamping, dll., serta pemantauan status tekanan pompa dan kompresor, membantu mengoptimalkan proses produksi dan memastikan pengoperasian peralatan yang aman.
Peralatan Medis: Dapat disematkan dalam monitor tekanan darah sekali pakai, monitor multi-parameter, penganalisis sel darah, dll., untuk pengukuran tekanan darah manusia yang tepat, tekanan saluran gas, dll., memenuhi persyaratan ketat peralatan medis untuk akurasi dan stabilitas.
Elektronik Konsumen dan Peralatan Rumah Tangga: Cocok untuk peralatan rumah tangga seperti mesin cuci, penyedot debu, perangkat inflasi, dll., untuk skenario seperti kontrol sakelar tekanan, pengukuran tidak langsung tingkat cairan (melalui konversi tekanan), dll., meningkatkan kecerdasan dan keandalan produk. Peralatan Laboratorium dan Pengujian: Digunakan untuk kalibrasi tekanan dan pemantauan sistem HVAC (pemanasan, ventilasi, dan pendingin udara) dan pendingin, serta persyaratan pengukuran tekanan mikro dalam berbagai eksperimen penelitian ilmiah. Kompatibel dengan lingkungan catu daya multi-tegangan di laboratorium dan mudah dipasang.
Skenario Lainnya: Juga diterapkan di area seperti pemantauan tekanan di ruang bersih dan penginderaan tekanan untuk peralatan gerak. Dengan rentang suhu yang luas (-40℃~125℃) dan karakteristik konsumsi daya rendah, cocok untuk lingkungan kerja yang kompleks.
III. Keunggulan Inti Produk
Mengadopsi teknologi penginderaan piezoresistif canggih, menampilkan presisi tinggi dan kemampuan respons cepat, dengan kemampuan anti-interferensi yang kuat (sesuai dengan standar CE EMI).
Rentang suhu pengoperasian yang luas (-40℃~125℃) dan desain kompensasi suhu, cocok untuk pengukuran yang stabil di lingkungan yang keras.
Pengemasan yang ringkas dan metode pemasangan yang fleksibel, kompatibel dengan berbagai persyaratan integrasi peralatan, dan mendukung penyesuaian spesifikasi yang disesuaikan.
