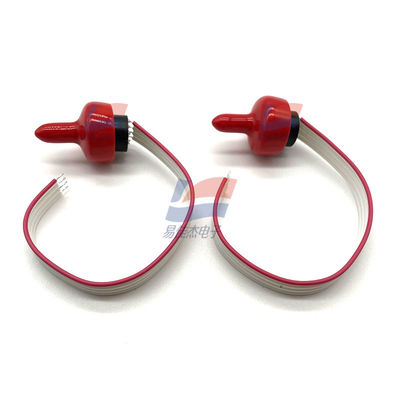

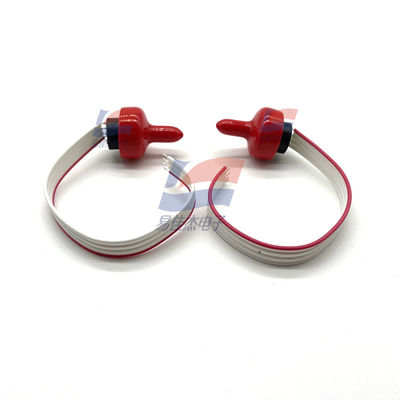

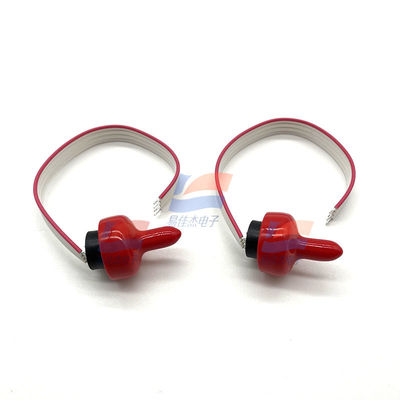

Sensor Tekanan YJJ NPI-19A-CZ021GH Digunakan Dalam Instrumen Biomedis Dengan Tekanan 2.5 Psi

Deskripsi Produk:

Sensor Tekanan YJJ NPI-19A-CZ021GH Digunakan dalam Instrumen Biomedis Dengan Tekanan 2.5 Psi

Fitur:

Parameter dan aplikasi utama dari sensor tekanan NPI-19A-CZ021GH adalah sebagai berikut:
Deskripsi Parameter
‌Tekanan Kerja‌: 17.2 KPa
‌Tegangan Keluaran‌: Tegangan keluaran bervariasi tergantung pada konfigurasi. Misalnya, versi eksitasi arus konstan dapat memberikan keluaran arus sebesar 1.5mA.
Tegangan catu daya: Beberapa konfigurasi mendukung catu daya 10V.
Suhu kerja: Hingga 125℃
Bentuk pengemasan: Menggunakan struktur inti berisi oli
Tipe Antarmuka: Mendukung kabel fleksibel atau port tipe-N
Aplikasi utama
‌Pemantauan sedimentasi‌: Cocok untuk pemantauan perpindahan dalam skenario seperti rel kereta api dan fondasi bangunan.
Cocok untuk lingkungan yang keras: Dilengkapi dengan isolasi media dan desain inti berisi oli, dapat menahan kelembaban tinggi, getaran, dan kondisi kerja keras lainnya.

Spesifikasi Detail Sensor Tekanan NPI-19A-CZ021GH
NPI-19A-CZ021GH adalah sensor tekanan kelas industri dari seri NPI-19 NovaSensor, merek di bawah Amphenol. Ini terutama dirancang untuk skenario pengukuran tekanan rendah, mengadopsi teknologi isolasi dielektrik dan proses penginderaan piezoresistif, yang menggabungkan presisi tinggi dan keandalan tinggi. Berikut adalah parameter detail dan informasi utamanya:
1. Parameter Teknis Inti
1.1 Parameter Terkait Tekanan
Tipe Pengukuran: Tekanan Ukur
Rentang Pengukuran Standar: 0~2.5 psi (setara dengan 0~17.2 kPa, 1 psi ≈ 7 kPa)
Tekanan Kelebihan Beban Maksimum: 3 kali tekanan terukur (untuk catu daya arus konstan), 2 kali tekanan terukur (untuk catu daya tegangan konstan)
Akurasi Statis: ±0.1% FSO (nilai tipikal), ±0.5% FSO (nilai maksimum), termasuk kesalahan linearitas, pengulangan, dan histeresis
Rentang Kompensasi Suhu: 0~70℃ (32~158°F), kesalahan suhu maksimum setelah kompensasi adalah ≤0.75% FSO

Parameter Lingkungan dan Fisik
2.1 Adaptasi Lingkungan
Suhu Operasi: -40~125℃ (-40~257°F)
Suhu Penyimpanan: -40~125℃ (-40~257°F)
Adaptasi Kelembaban: Tidak ada indikasi yang jelas, disarankan untuk menghindari lingkungan kondensasi (kompatibel dengan kelembaban industri konvensional)
Ketahanan Getaran: Mendukung lingkungan getaran industri konvensional pada frekuensi 20~2000Hz (nilai spesifik tidak ditentukan, lihat karakteristik seri)
Ketahanan Guncangan: Mendukung kekuatan guncangan kelas industri di bawah pulsa 11ms (lihat karakteristik ketahanan guncangan 100g dari seri)
2.2 Parameter Fisik dan Struktural
Material Utama: Diafragma isolasi baja tahan karat 316, kompatibel dengan media adaptif 316SS (ketahanan korosi yang kuat)
Spesifikasi Dimensi: Struktur silinder, diameter 18.8~19mm, panjang 7~7.1mm (ukuran seri NPI-19 standar)
Berat: Kira-kira 10 gram (desain ringan, mudah untuk integrasi)
Port Tekanan: Tidak ada port bawaan (perlu dicocokkan dengan modul port adaptif), mendukung desain segel las/segel samping, antarmuka ulir opsional seperti 1/2"-20 UNF, 1/4"-18 NPT
Spesifikasi Penyegelan: Konfigurasi Tipe A termasuk O-ring (ukuran φ16.76×0.99mm) untuk memastikan kinerja penyegelan
Bentuk Pengemasan: Tabung (pengemasan tubular), nyaman untuk penyimpanan dan transportasi
3. Fitur Produk dan Skenario Aplikasi
3.1 Keunggulan Inti
Desain Isolasi Dielektrik: Chip sensor dikemas dalam rongga berisi oli, dan media pengukur diisolasi oleh diafragma baja tahan karat untuk menghindari kerusakan chip yang disebabkan oleh korosi atau polusi
Teknologi Canggih: Mengadopsi teknologi penginderaan piezoresistif Senstable®, dan substrat keramik hibrida mengintegrasikan jaringan resistor kompensasi suhu, dengan stabilitas yang sangat baik
Mode Catu Daya Ganda: Mendukung arus konstan (1.5mA) atau catu daya tegangan konstan (10V DC), beradaptasi dengan persyaratan desain sistem yang berbeda
Umur Layanan Panjang: Umur siklus tekanan sekitar 10 juta kali, dengan hanyutan jangka panjang yang kecil dan daya tahan yang kuat dalam skenario industri
3.2 Aplikasi Khas
Sistem kontrol tekanan cairan/gas, deteksi proses industri dan kontrol otomatis
Manajemen energi, sistem perlindungan lingkungan dan pengolahan air (seperti deteksi ketinggian air jembatan)
Sistem navigasi kelautan, peralatan pendingin dan pembangkit oksigen, sistem mesin diesel, peralatan mesin pertanian
Sistem HVAC (Pemanasan, Ventilasi, dan Pengkondisian Udara), instrumen biomedis, dan skenario pengukuran tekanan rendah dan presisi tinggi lainnya
4. Catatan Tambahan
Model ini termasuk dalam model tekanan rendah dari seri NPI-19. Untuk rentang pengukuran yang lebih tinggi (seperti 0~300 psi), Anda dapat merujuk ke model NPI-19 VC dari seri yang sama. Untuk definisi pin detail, skema adaptasi port, atau kurva kesalahan suhu lengkap, Anda dapat merujuk ke manual teknis seri NPI-19 resmi dari Amphenol, atau hubungi agen resmi merek untuk dukungan yang disesuaikan.
