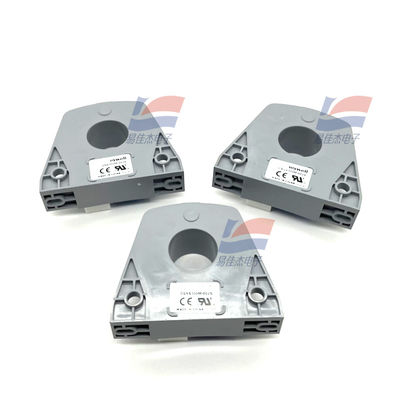

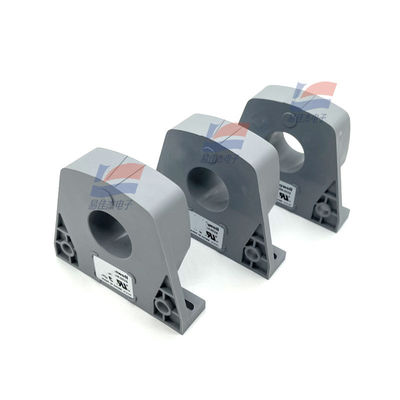

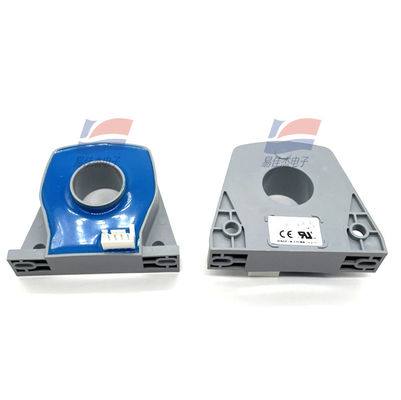

YJJ CSNS300M-002S ±600A Sensor Arus Presisi Tinggi Digunakan untuk Bidang Industri Pengukuran Arus

Deskripsi Produk:

Sensor Arus Presisi Tinggi YJJ CSNS300M-002S ±600A Digunakan untuk Pengukuran Arus di Bidang Industri

Fitur:

Sensor arus loop tertutup CSNS300M-002S, berdasarkan prinsip kompensasi magnetik. Isolasi listrik antara rangkaian sisi primer dan sekunder untuk mengukur arus dc, ac, dan pulsa.

Parameter listrik

Arus terukur: 300a.t RMS (nilai terukur)

Rentang pengukuran: 0~ 600a. t(Puncak DC~AC)

Resistansi terukur (pada 70 ° C) : Rm the Rm min Max

Dengan 18V, pada 300a.t Max: 5ohm 82ohm

T Max: 5ohm 25ohm

Arus keluaran analog (pada 50A) : 150mA

Rasio lilitan: 1/2000

Presisi (25 ° C) : lebih unggul dari plus atau minus 0,75% ln

Tegangan catu daya: 12~18VDC(5%)

Isolasi: 6KVrms/50KHz/1 menit

Akurasi - parameter dinamis

Arus offset nol (25 ° C) : lebih baik dari + / - 0,30 mA

Hanyutan suhu arus offset (0 ~ 70 ° C) : lebih baik dari + / - 0,60 mA

Linearitas: lebih baik dari 0,20%

Waktu respons: lebih baik dari 500ns

Lebar pita frekuensi: DC~150 KHz

Pelacakan presisi Dl /dT: lebih baik dari 100A/ s

Indikator teknis

Rentang suhu pengoperasian: - 40 ~ 85 ° C

Rentang suhu penyimpanan: - 40 ~ 90 ° C

Konsumsi daya: 20mA plus arus keluaran

Resistansi wakil (+ 70 ° C) : 31 Ω

Rumah sensor: rumah plastik berinsulasi

Bentuk koneksi (primer) : perforasi

Bentuk koneksi (sekunder) : konektor 4-pin

Spesifikasi:
