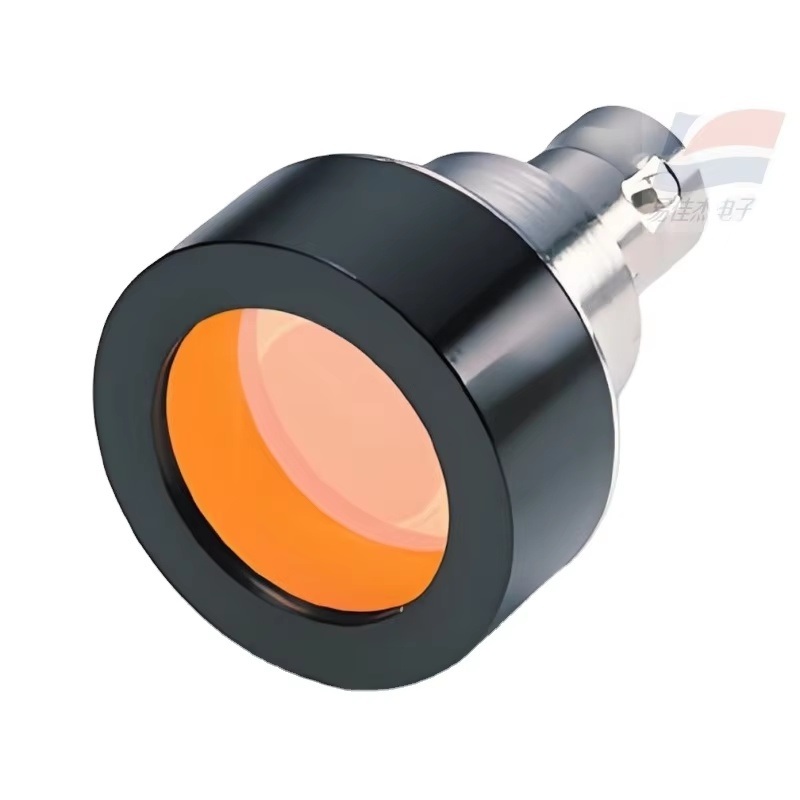

YJJ S9219 S9219-01 Dioda Fotodeteksi Silikon Digunakan untuk Deteksi Cahaya Tampak

Deskripsi Produk:

YJJ S9219 S9219-01 Silicon Photodiode Digunakan untuk Deteksi Cahaya Tampak

Fitur:

Photodiode S9219 adalah photodiode silikon yang diproduksi oleh Hamamatsu Photonics. Ini terutama digunakan untuk deteksi cahaya tampak dan memiliki karakteristik sensitivitas tinggi dan respons cepat. Berikut adalah deskripsi rinci dari parameter intinya:

Parameter dasar

Permukaan penerima cahaya:

S9219: φ11.3 mm (melingkar)

S9219-01: 3.6×3.6 mm (persegi)

Jumlah piksel: 1 (piksel tunggal)

Jenis kemasan: Kemasan logam, dengan filter CIE (penyaringan cahaya tampak)

Metode pembuangan panas: Tipe non-pendingin

Karakteristik listrik

‌Tegangan balik (nilai maksimum)‌: 5 V

Rentang panjang gelombang sensitivitas: 380–780 nm (cahaya tampak)

Panjang gelombang sensitivitas maksimum (nilai tipikal): 550 nm (cahaya hijau)

Sensitivitas (nilai tipikal):

S9219: 0.24 A/W

S9219-01: 0.22 A/W

Arus gelap (nilai maksimum):

S9219: 500 pA

S9219-01: 50 pA

Waktu naik (nilai tipikal):

S9219: 2.5 μs

S9219-01: 0.5 μs

Kapasitansi (nilai tipikal):

S9219: 1100 pF

S9219-01: 150 pF

Karakteristik lainnya

‌Sensitivitas spektral‌: Mirip dengan kurva respons mata manusia, puncaknya pada 550 nm ‌

Kondisi pengukuran:

Suhu: 25°C

Uji arus gelap: VR = 10 mV

Uji waktu naik: VR = 0 V, f = 1 kHz

Skenario aplikasi

Cocok untuk bidang deteksi cahaya tampak seperti pengukuran optik, komunikasi optik, dan pemantauan lingkungan, yang memerlukan respons cepat dan sensitivitas tinggi.
