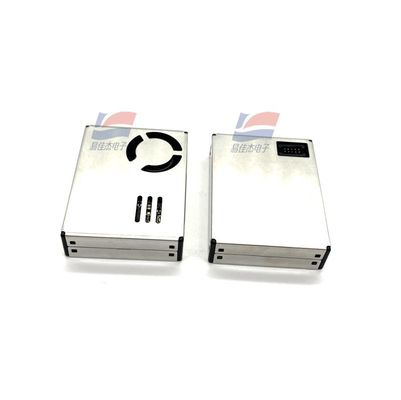

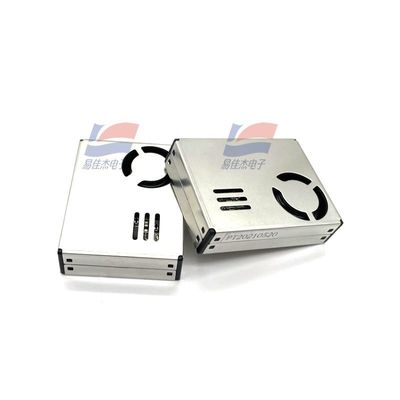

YJJ PMS9103M Laser Scattering Type Particulate Matter Sensor Digunakan Untuk Pemantauan Konsentrasi Particulate Matter Air

Deskripsi Produk:

Sensor Partikulat Matter Tipe Hamburan Laser YJJ PMS9103M Digunakan untuk Memantau Konsentrasi Partikulat Matter Udara

Fitur:

PMS9103M adalah sensor partikulat matter digital serbaguna berdasarkan prinsip hamburan laser. Sensor ini dapat terus menerus mengumpulkan dan menghitung jumlah partikulat tersuspensi dengan diameter berbeda di udara per satuan volume, dan mengubahnya menjadi konsentrasi massa, yang kemudian dikeluarkan melalui antarmuka digital.

Berikut adalah deskripsi rinci dari parameter utamanya:

Spesifikasi Teknis

‌Rentang Pengukuran Partikulat Matter‌: Mendukung tiga saluran ukuran partikel: 0.3 - 1.0 μm, 1.0 - 2.5 μm, dan 2.5 - 10 μm.

Efisiensi penghitungan partikel: 50% pada ukuran partikel 0.3 μm, dan ≥ 98% pada ukuran partikel ≥ 0.5 μm.

Rentang pengukuran efektif konsentrasi massa partikulat matter: 0 - 500 mikrogram per meter kubik (nilai standar PM2.5).

Rentang maksimum konsentrasi massa partikulat matter: ≥ 1000 mikrogram per meter kubik (nilai standar PM2.5). Nilai yang melebihi 1000 μg/m³ harus didasarkan pada pengukuran aktual.

Resolusi: 1 mikrogram per meter kubik (μg/m³).

Konsistensi: Dalam rentang 100 hingga 500 μg/m³, yaitu ±10% (nilai standar PM2.5); dalam rentang 0 hingga 100 μg/m³, yaitu ±10 μg/m³.

Volume pengambilan sampel: 0.1 liter (L).

Waktu respons: Waktu respons tunggal < 1 detik, total waktu respons ≤ 10 detik.

Persyaratan catu daya: Tegangan DC: Nilai tipikal: 5.0V, Nilai minimum: 4.5V, Nilai maksimum: 5.5V; Arus kerja: ≤ 100 mA, Arus siaga: ≤ 2 mA.

Tingkat antarmuka data: Tingkat TTL, logika 3.3V (tingkat rendah 2.7V).

Lingkungan kerja: Rentang suhu -10 hingga +60℃, rentang kelembaban 0 hingga 95% (tanpa kondensasi).

Lingkungan penyimpanan: Rentang suhu -40 hingga +85 derajat Celcius.

Keandalan: Mean Time Between Failures (MTBF) adalah ≥ 5 tahun.

Ukuran: Maksimum 48 × 40 × 12 milimeter (mm).

Definisi Antarmuka

PMS9103M menggunakan antarmuka 8-pin. Definisi pin adalah sebagai berikut:

PIN1 (VCC): Catu daya positif (+5V)

PIN2 (GND): Catu daya negatif

PIN3 (SET): Pin pengaturan, tingkat TTL @ 3.3V, tingkat tinggi atau rangkaian terbuka adalah keadaan operasi normal, tingkat rendah adalah keadaan tidur

PIN4 (RXD): Pin penerima port serial, tingkat TTL @ 3.3V

PIN5 (TXD): Pin pengirim port serial, tingkat TTL @ 3.3V

PIN6 (RESET): Sinyal reset modul, tingkat TTL @ 3.3V, tingkat rendah me-reset

PIN7, PIN8: NC (Tidak Terhubung) Catatan untuk Perhatian

Sensor memerlukan catu daya 5V, tetapi pin komunikasi dan kontrol memerlukan tingkat 3.3V. Jika MCU bertenaga 5V terhubung, sirkuit konversi tingkat perlu ditambahkan.

Pin SET dan RESET memiliki resistor pull-up internal dan dapat dibiarkan mengambang jika tidak digunakan.

Saat menggunakan fungsi tidur, kipas memerlukan setidaknya 30 detik waktu stabil untuk memulai ulang. Disarankan agar waktu kerja setelah bangun dari tidur tidak kurang dari 30 detik untuk memastikan akurasi data.
