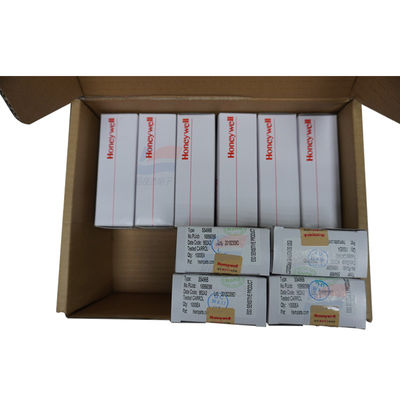

YJJ SS496A Sensor Efek Hall Linear Skenario yang Digunakan Seperti Deteksi Posisi Dan Kontrol Motor

Deskripsi produk:

SS496A Sensor Efek Hall Linear Skenario yang Digunakan Seperti Deteksi Posisi Dan Kontrol Motor

Fitur:

SS496A adalah sensor efek Hall linier tipe rasio yang diluncurkan oleh Honeywell.Ini cocok untuk aplikasi seperti deteksi posisiBerikut ini adalah deskripsi parameter rinci yang terintegrasi dari platform komponen elektronik resmi dan otoritatif:

Parameter deteksi inti

Kategori parameter Indikator spesifik

Jenis sensing Efek Hall linier tipe rasio, tegangan output berubah secara linier dengan intensitas medan magnet

Jangkauan pengukuran medan magnetik −670 Gauss sampai +670 Gauss (yaitu, −67 mT sampai +67 mT)

Sensitivitas Nilai khas 1,5 mV/G, beberapa data menunjukkan nilai khas 2,7 mV/G, mampu menangkap dengan akurat perubahan halus dalam medan magnet

Tegangan keluar titik nol 0 medan magnet Gauss, nilai khas 2,5V ± 0,075V (kompatibel dengan skenario pasokan listrik nominal 5V)

Kisaran tegangan output Minimal 0,2V sampai (tegangan pasokan - 0,2V), khas 0,4V sampai (tegangan pasokan - 0,4V), kisaran tegangan output yang luas

Linearitas Kesalahan linier tidak melebihi 1,5% dari skala penuh, memastikan akurasi linier dari medan magnet dan konversi tegangan

Pergeseran suhu Pergeseran titik nol ±0,04% - ±0,07%/°C; Pergeseran sensitivitas ≤ -0,00% sampai +0,07%/°C ketika < 25°C, ≤ -0,02% sampai +0,06%/°C ketika ≥ 25°C, kinerja stabil dalam lingkungan suhu tinggi

Waktu respons Hingga 1μs, cocok untuk skenario deteksi medan magnet dinamis berkecepatan tinggi

Parameter listrik

Kategori parameter Indikator spesifik

Tegangan operasi Minimal 4,5V, maksimum 10,5V, tegangan pasokan nominal adalah 5V atau 9V

Arus kerja statis Nilai khas 8mA, beberapa spesifikasi menunjukkan maksimum 8700μA, karakteristik konsumsi daya rendah yang cocok untuk perangkat bertenaga baterai

Maksimum output arus Hingga 10mA, dapat langsung mengemudi beberapa beban kecil, tidak ada sirkuit penggerak tambahan yang diperlukan

Parameter lingkungan dan fisik

Kategori parameter Indikator spesifik

Suhu operasi -40°C sampai 150°C, cocok untuk lingkungan industri suhu tinggi dan suhu rendah di luar ruangan

Bentuk kemasan Biasanya TO - 92 kemasan melalui lubang, juga tersedia SOT - 23 kemasan permukaan-mount, desain 3-pin, nyaman untuk pengelasan dan integrasi

Ukuran fisik TO - 92 kemasan, panjang 4,06mm, lebar 1,6mm, tinggi 3mm, ukuran kecil, menghemat ruang instalasi

Metode instalasi Kemasan melalui lubang mendukung instalasi melalui lubang, kemasan permukaan-mount mendukung permukaan-mount, cocok untuk persyaratan desain PCB yang berbeda

Kepatuhan dan parameter lainnya

Kategori parameter Indikator spesifik

Sertifikasi kepatuhan Memenuhi standar EU ROHS, diklasifikasikan sebagai EAR99 di ECCN AS, kompatibel dengan persyaratan kepatuhan perangkat elektronik di beberapa negara

Fitur inti Resistor film micro-adjustable laser terintegrasi untuk meningkatkan akurasi dan stabilitas suhu;menggunakan empat elemen Hall sensing elemen untuk mengurangi dampak tekanan mekanik dan termal pada output

Kompatibilitas aplikasi Kompatibel dengan deteksi posisi rotor motor tanpa sikat, pengukuran kecepatan, sensing perpindahan dalam kontrol industri dan skenario elektronik konsumen,juga cocok untuk peralatan pengukuran medan magnet presisi tinggi.

Spesifikasi:
