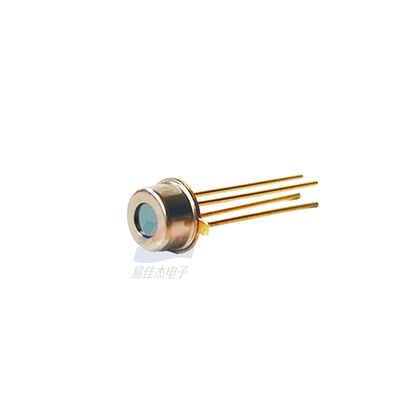

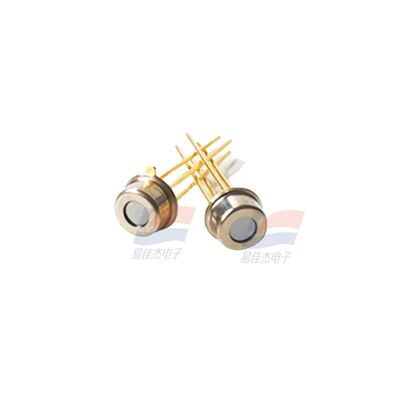

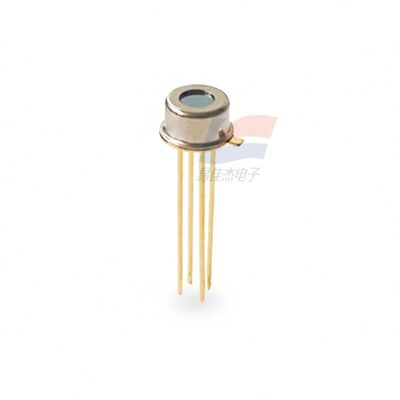

MRT313 MRT511 Sensor Thermopile Suhu Dahi Pistol Suhu Probe Termometer Non-kontak Komponen

MRT313 MRT511 Sensor Thermopile Dahi Suhu Senapan Suhu Probe Komponen Termometer Non-kontak

1Prinsip Kerja Utama:

MRT313 bekerja berdasarkan efek termopile dan prinsip deteksi radiasi inframerah:

• Ini mengintegrasikan chip sensor termopile dan filter IR transmisi tinggi (dioptimalkan untuk panjang gelombang 8 ¢ 14 μm, sesuai dengan panjang gelombang radiasi inframerah puncak tubuh manusia).
• Ketika sensor diarahkan ke dahi manusia, chip termopile menyerap radiasi inframerah yang dipancarkan oleh permukaan kulit.Energi yang diserap menghasilkan perbedaan suhu antara persimpangan panas dan dingin dari termopile, yang menginduksi tegangan Seebeck proporsional.
• Sinyal tegangan output diproses oleh sirkuit pengkondisian sinyal (misalnya, amplifikasi, kalibrasi) untuk mengubahnya menjadi pembacaan suhu tubuh yang tepat.

2Fitur utama:

1. Optimasi suhu tubuh manusia: Filter IR 8 ‰ 14 μm disesuaikan untuk radiasi inframerah tubuh manusia,memastikan selektivitas tinggi dan menghilangkan gangguan dari cahaya lingkungan dan sumber panas lainnya.
2. Keakuratan pengukuran yang tinggi: Dalam kondisi pengukuran standar (jarak: 3×5 cm, suhu sekitar: 25°C), kesalahan pengukuran suhu adalah ≤ ± 0,2°C,memenuhi persyaratan akurasi termometer kelas medis dan konsumen.
3. Waktu Tanggapan Cepat: Waktu tanggap T90 ≤ 300 ms, memungkinkan pembacaan suhu yang cepat tanpa menunggu lama.
4. Konsumsi Daya Rendah: Desain daya ultra rendah dengan arus operasi khas ≤ 10 μA, cocok untuk perangkat portabel bertenaga baterai (misalnya, termometer dahi genggam).
5. Kompak & Mudah Integrasi: Paket SMD kecil, struktur ringan, dan desain yang kompatibel dengan pin untuk pengelasan langsung pada papan PCB, ideal untuk peralatan pengukuran suhu miniatur.
6. Kompensasi Suhu Bawah Tanah: Dilengkapi dengan termistor NTC terintegrasi untuk pemantauan dan kompensasi suhu lingkungan secara real time,memastikan akurasi pengukuran pada suhu lingkungan yang berbeda (10°C~40°C).
7. Kinerja jangka panjang yang stabil: Tingkat drift rendah ≤ 0,1°C/tahun, tidak perlu kalibrasi ulang yang sering selama masa pakai.

3.Aplikasi khas:

• Thermometer dahi non-kontak kelas medis
• Termometer tubuh inframerah kelas konsumen
• Perangkat pemantauan suhu cerdas yang dapat dipakai (misalnya, pita cerdas dengan deteksi suhu)
• Peralatan skrining suhu kesehatan masyarakat (versi yang disederhanakan)
