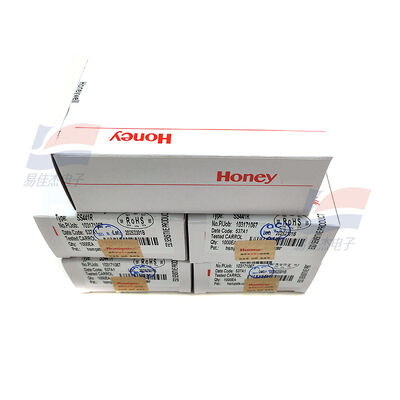

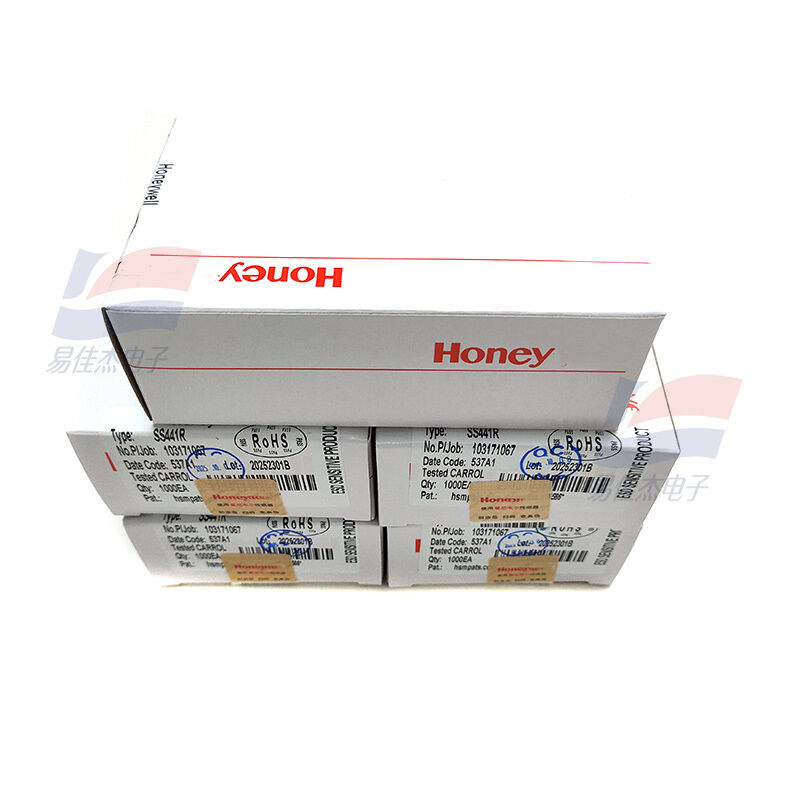

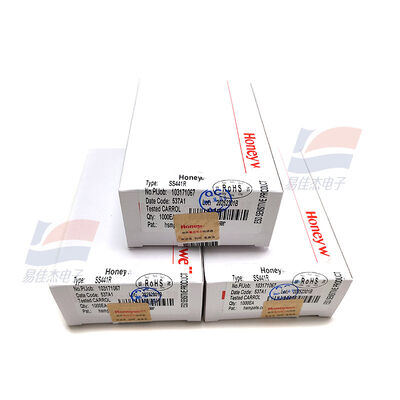

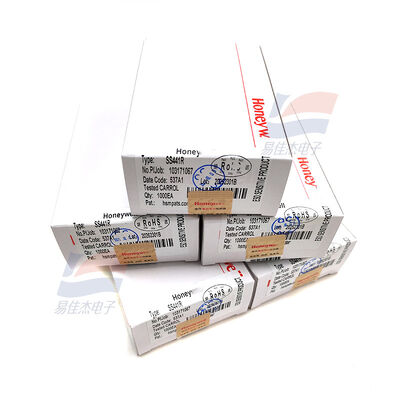

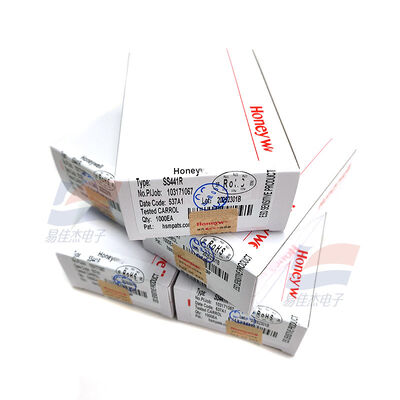

YJJ SS441R Single-Ended Digital Hall Switch Non-kontak Chip Deteksi Magnetik Umum

Deskripsi produk:

YJJ SS441R Single-Ended Digital Hall Switch Non-kontak Chip Deteksi Magnetik Umum

Fitur:

Model: SS441R

Tipe: Saklar Hall digital kutub tunggal (sensitivitas tinggi), bagian dari seri SS440R, hanya merespons kutub selatan (kutub S) medan magnet, paket TO-92 permukaan-mount,kisaran suhu industri yang luas, built-in perlindungan, non-kontak magnetik deteksi universal chip.

I. Gambaran Umum Dasar

Klasifikasi produk: Switch efek Hall digital polaritas tunggal (Unipolar Hall Switch)

Balasan kutub magnetik: Hanya kutub selatan (S kutub) memicu, tidak ada tindakan pada kutub utara (N kutub)

Sensitivitas: Sensitivitas tertinggi dalam seri yang sama (yang tertinggi di antara tiga model dalam seri SS440R)

Paket: Flat TO-92, 3 pin permukaan-mount, pengelasan, mudah kabel

Output: NPN current-sink (pull-down) output, open-drain output, dapat langsung drive MCU IO, transistor, relay

Perlindungan bawaan: Perlindungan pasokan listrik terbalik, tidak ada kelelahan chip karena kabel terbalik

II. Parameter Magnetik Inti (referensi 25°C)

1G = 0,1mT

Titik operasi khas (batas konduktivitas medan magnet Bop): 75 G (7,5 mT)

medan magnet konduksi maksimum: 135 G (13,5 mT)

Bidang magnetik pelepasan minimum (batas deaktifikasi Brp): 10 G (1,0 mT)

Perbedaan histeresis magnetik (Bop-Brp): 40 G khas, anti-jitter, anti-mis-trigger

Karakteristik deteksi: S kutub dekat dengan konduksi, magnetik medan penarikan memutus, tidak ada kunci-up

III. Parameter Listrik Lengkap

1. Parameter pasokan listrik

Kisaran tegangan kerja: 3,0 V ~ 24 V DC (kompatibel dengan sistem 3,3 V / 5 V / 12 V / 24 V)

Arus pasokan tipikal: 4 mA (5V), maksimum 8 mA

Sink arus output maksimum: 20 mA (batas atas output saluran terbuka)

Listrik kebocoran: ≤10μA

2. Mengganti karakteristik respons

Output rise/fall time: ≤1,5 μs, high speed switching

Kisaran suhu operasi: -40°C +150°C (kelas industri suhu tinggi yang sangat luas)

Suhu penyimpanan: -55°C~165°C

Definisi pin (TO-92 menghadap ke depan, pin menghadap ke bawah dari kiri ke kanan)

1 pin: VCC (pole positif catu daya)

2 pin: GND (power supply ground)

3 pin: OUT (NPN open-drain output)

Spesifikasi:
