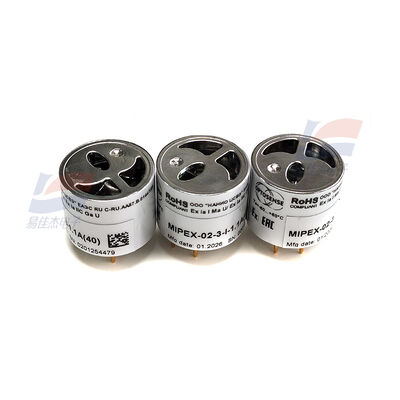

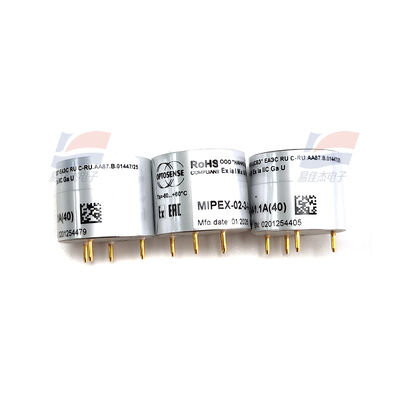

Sensor Gas Optik NDIR YJJ Mipex-02-3-I-1-1A (40) Inframerah Non-dispersif untuk Tambang Batu Bara

Deskripsi produk:

YJJ Mipex-02-3-I-1-1A (40) NDIR Sensor Gas Infrared Optik Non-dispersif untuk Tambang Batubara

Fitur:

Prinsip sensing: NDIR non-dispersive infrared optical gas sensor (spesifik untuk metana CH4)

Dekoding akhiran model

02: MIPEX-02 seri dasar (miniatur inframerah daya rendah)

3: Metal casing stainless steel (struktur tahan ledakan)

I: Kelas I pertambangan tahan ledakan (Kelas I tahan ledakan untuk pertambangan batubara bawah tanah)

1: Spesifikasi kisaran pengukuran

1A: Versi perangkat keras, definisi pin, konfigurasi firmware

(40): Kisaran 0 - 40% VOL metana (CH4), versi khusus jarak tinggi untuk tambang batubara

I. Gambaran Umum Dasar

Deteksi gas: Metana CH4 (gas alam, gas tambang), sangat tahan terhadap gangguan silang dari hidrokarbon

Peringkat ketahanan ledakan: Ex ia I Ma (tanah tambang yang aman secara intrinsik ketahanan ledakan, Zona 0 berlaku), peringkat ketahanan ledakan tertinggi eksklusif untuk tambang

Struktur: Φ20mm mikro silinder, 4-pin lurus colokan pin, sepenuhnya tertutup stainless steel ruang gas, built-in sumber cahaya inframerah + detektor + MCU, dilengkapi dengan kompensasi suhu

Posisi inti: Sensor metana inframerah jarak jauh, daya rendah untuk gas tambang batubara dan gas alam, menggantikan jenis pembakaran katalitik, tahan terhadap keracunan, dengan umur yang sangat panjang,dan tidak ada masalah kegagalan kekurangan oksigen

II. Interpretasi Lengkap dari Model Code plaintext

MIPEX-02 - 3 - I - 1 - 1A (40)

Seri Dasar Pelindung Ledakan Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung Pelindung

02: NDIR Infrared Methane 3 = Baja tahan karat I = Kelas Tambang Batubara I 1 = Jangkauan Besar 1A = Firmware (40) = 0 - 40% VOL CH4

III. Parameter pengukuran inti (spesifikasi pabrik asli)

1. Jarak dan Keakuratan

Gas yang diukur: Metana CH4 (gas)

Jangkauan pengukuran: 0 - 40% VOL (40) (Jangkauan Eksklusif)

Keakuratan pengukuran: ±0,2% VOL (0 - 5%); ± Full Range 1,5% (Full Range)

Resolusi: 0,01% VOL

Linearitas: < 1% FS, Kalibrasi Linearitas Pabrik Terbina

Interferensi silang: Interferensi rendah dengan etan, propana, dll alkan, eksklusif selektivitas tinggi untuk metana

2. Tanggapan dan Pemanasan Sebelum

Waktu prapanas: ≤ 120s (stabilitas saat hidup)

Waktu respons T90: ≤5s (tanpa Filter debu); ≤15s (dengan Filter debu); ≤8s

Waktu pemulihan: ≤ 8 s

Drift jangka panjang: < 0,5% FS / Tahun

IV. Parameter Listrik Lengkap

1. Konsumsi daya (konsumsi daya yang sangat rendah, pasokan daya baterai lebih disukai)

Tegangan operasi: 3,0 - 4,5 V DC (tipikal 3,3 V)

Rata-rata arus operasi: < 0,5mA

Konsumsi daya keseluruhan: < 1,5 mW (Sensor InfraMerah Konsumsi Daya Terendah di Industri)

Konsumsi Daya Tidur: Tingkat μA

2. Output sinyal

Antarmuka Komunikasi: UART Digital Penuh (Serial Port TTL)

Baud Rate: Default 9600 bps

Format data: 8N1 (8 data bit, 1 stop bit, tidak ada paritas)

Dibangun dalam: Kompensasi suhu, Kompensasi tekanan atmosfer, penyimpanan kalibrasi data, output langsung dari nilai konsentrasi, tidak diperlukan konversi algoritma eksternal

3. Parameter Lingkungan Kerja

Suhu Operasi: -40°C +60°C (Kelas I Edisi Pertambangan Suhu Luas)

Kelembaban Lingkungan: 0 - 98% RH (Tidak Kondensasi)

Tekanan atmosfer: 80 - 120 kPa

Kelas Perlindungan: IP54, Kekebalan Air terhadap debu dan percikan, Kamar Gas Terbina

Suhu penyimpanan: -55°C +60°C

V. Dimensi Fisik dan Struktur

Dimensi bentuk: Φ20,3 mm × 16,6 mm (tidak termasuk pin)

Shell: 304 stainless steel (spesifikasi model 3), kuat, tahan benturan, Shell tahan ledakan untuk penggunaan tambang

Berat: 16,6 g (Edisi stainless steel)

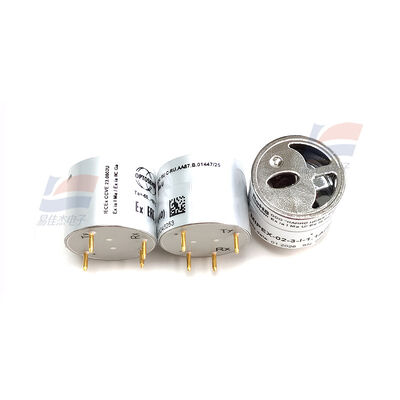

Pin: 4 Pin Standar Straight Insert Metal Pins, Pengelasan Langsung PCB

Kehidupan Desain: ≥10 Tahun (Infrared Optics No Consumables, No Catalyst Poisoning and Degradation)

VI. Sertifikasi Keamanan Ledakan (Kualifikasi Penggunaan Tanah Minum Inti)

Standar ledakan: Ex ia I Ma (IEC 60079 Kelas Tambang I, intrinsik aman, tingkat perlindungan ledakan tertinggi, Zona Tambang 0 Tersedia)

Berlaku: Tambang Batubara bawah tanah, Lingkungan Berbahaya Metana, Tidak Ada Kunci Listrik, Tidak Ada Risiko Ledakan

Kelemahan Sensor Pembakaran Katalis: Tidak takut keracunan silikon, tidak takut dampak gas konsentrasi tinggi, tidak ada kegagalan defisiensi oksigen

VII. Keuntungan Utama Produk

Exclusive Large Range (40): 0 - 40% VOL, Mencakup Semua Interval Berbahaya Gas Tambang (Limit Bawah Ledakan 5% VOL)

Perlindungan ledakan di tambang utama: Ex ia I Ma, satu-satunya solusi sensor metana infra merah bawah tanah yang sesuai

Konsumsi daya yang sangat rendah < 1,5mW, kompatibel dengan peralatan pemantauan nirkabel portabel bertenaga baterai

Keuntungan Prinsip Optik: Umur 10 Tahun, Tidak ada keracunan katalis, Stabilitas Tinggi, Pergeseran Suhu Sangat Kecil

Kompensasi penuh bawaan: Kompensasi suhu dan tekanan atmosfer bawaan, kalibrasi pabrik, konsentrasi membaca langsung chip tunggal

Baja tahan karat Shell yang kuat, anti debu, kelembaban, lingkungan bawah tanah yang keras

Digital UART Output, sirkuit sangat sederhana, tidak ada sirkuit pengkondisian sinyal periferal

VIII. Aplikasi Utama dan Skenario Aplikasi

1. Aplikasi inti Tambang batubara pemantauan konsentrasi metana bawah tanah, deteksi kebocoran gas alam jarak jauh, peringatan dini keamanan tambang

2. Segmentasi Aplikasi

Pertambangan batubara dan industri pertambangan (dominan)

Instrumen inspeksi gas bawah tanah, detektor gas portabel

Sensor gas tetap, substasi pemantauan keamanan tambang, pemantauan gas online di terowongan

Alarm batas atas gas di permukaan tambang batubara, permukaan penggalian, terowongan, area tertutup

Industri energi minyak dan gas

Saluran pipa gas alam jarak jauh, stasiun pemantauan kebocoran jarak jauh

Deteksi konsentrasi tinggi metana di ladang minyak, area penyulingan dan pabrik kimia

Peralatan keamanan industri

Detektor gas mudah terbakar tetap, analizer gas industri

Pemantauan metana terlarut dalam minyak trafo (kesalahan minyak-gas)

Perangkat portabel / nirkabel

Detektor genggam bertenaga baterai bertenaga rendah, node pemantauan gas nirkabel IoT
