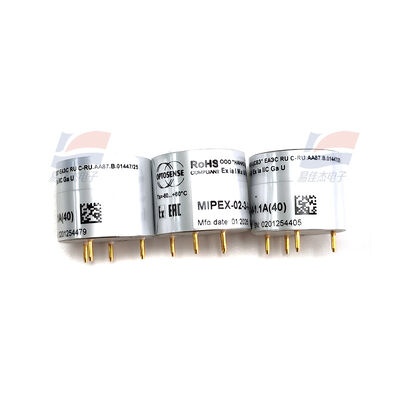

YJJ MIPEX-02-1-II-1.1A (21) Sensor gas optik inframerah NDIR Non-dispersive bertenaga rendah untuk energi minyak dan gas

Deskripsi produk:

YJJ MIPEX-02-1-II-1.1A (21) Sensor gas optik inframerah NDIR Non-dispersive bertenaga rendah untuk energi minyak dan gas

Fitur:

Prinsip sensing: optik inframerah non-dispersif NDIR (spesifik untuk metana CH4, tanpa keracunan kimia, umur panjang)

Pemisahan lengkap kode model (sesuai dengan aturan pabrik asli) plaintext

MIPEX-02 - 1 - II - 1.1A (21)

Seri Dasar Perumahan tahan ledakan Peringkat Firmware Versi Dedicated Range

02: Sensor Metana InfraMerah Berkuasa Rendah Miniatur

1: **Pengelolaan No. 1: Pengelolaan baja tahan karat logam

II: **Kelas II tahan ledakan (Bumi tahan ledakan industri, bukan ranjau) Ex ia IIC Ga**

1.1A: Hardware Circuit, Pin Definition, Factory Calibration Firmware Version

(21): ** kisaran 0~21% VOL Metana CH4**

Gas yang terdeteksi: Metana CH4 (gas alam, biogas, gas pipa), selektivitas tinggi, tahan terhadap interferensi silang etan / propana

Struktur: 4Pin Straight Insert, Infrared Gas Chamber yang Disegel, Sumber Cahaya + Detektor + MCU, Kompensasi Penuh untuk Suhu / Tekanan Atmosfer, Kalibrasi Pabrik

II. Parameter pengukuran inti (referensi pabrik asli 25°C)

1. Jarak dan Keakuratan

Jangkauan pengukuran: 0 ~ 21% VOL Metana (CH4) (Suffix (21) Eksklusi Jangkauan Besar)

Keakuratan pengukuran: ±0,2% VOL (0~5% Interval); ≤ Full Range 1,5% FS (Full Range)

Resolusi: 0,01% VOL

Linearitas: < 1% FS

Interferensi silang: Interferensi minimal dengan campuran hidrokarbon, CO, uap air, metana Eksklusif Selektivitas tinggi

2Karakteristik respons

Waktu pemanasan pra-hidup: ≤ 120s (2 menit)

Waktu Tanggapan T90: ≤ 5 s (Tanpa Filter debu); ≤ 15 s (Dengan Filter debu)

Waktu pemulihan: ≤ 8 s

Drift Tahunan: < 0,5% FS / Tahun, Stabilitas Jangka Panjang yang Luar Biasa

III. Parameter Listrik Lengkap

1. Pasokan listrik dan konsumsi listrik (konsumsi listrik yang sangat rendah, pasokan listrik baterai lebih disukai)

Tegangan operasi: 3,0 ~ 4,5 V DC (tipis 3,3 V)

Rata-rata arus operasi: <0,5 mA

Konsumsi daya keseluruhan: < 1,5 mW (MIPEX-02 Series Unified Ultra-Low Power Consumption)

Konsumsi daya statis tidur: tingkat μA

2. Output sinyal

Antarmuka Komunikasi: Digital UART (TTL Serial Port)

Parameter Serial Port: Baud Rate 9600 bps, Format 8N1 (8 Data Bits, 1 Stop Bit, Tidak Ada Paritas)

Fungsi terintegrasi: Kompensasi suhu, Kompensasi tekanan atmosfer, penyimpanan data kalibrasi pabrik, Serial Port output langsung dari nilai konsentrasi yang sebenarnya,Tidak diperlukan konversi algoritma eksternal

3. Parameter Kerja Lingkungan

Suhu Kerja: -40°C +60°C Suhu Luas Industri

Kelembaban Lingkungan: 0 ~ 98% RH (Tidak Kondensasi)

Tekanan atmosfer: 80 ~ 120 kPa

Kelas perlindungan: IP54, tahan debu, tahan percikan uap air

Suhu penyimpanan: -55°C +60°C

IV. Peringkat Buktinya Ledakan (Intinya Berbeda dari Model Tambang Batubara Sebelumnya)

Sertifikasi ledakan: Ex ia IIC Ga (Kelas II Ground Industrial intrinsikally safe explosion-proof)

Penerapan ledakan: Pabrik, Minyak dan Gas, Bahan Kimia, Daerah Berbahaya Luar Ruang (0 Zona Umum)

Membedakan Model Anda Sebelumnya:

I = Kelas I Tambang Batubara Underground Khusus (Ex ia I Ma)

II = Tanah Kelas II Lingkungan Industri yang mudah terbakar dan eksplosif (Ex ia IIC Ga), Dapat digunakan dalam bahan kimia, minyak dan gas, stasiun gas alam

V. Dimensi Fisik dan Parameter Struktur

Dimensi keseluruhan: Φ20,3 mm × 16,6 mm (tidak termasuk pin)

Bahan Shell: Shell No. 1 Spesifikasi = 304 Steel Steel Metal Shell, Kuat, tahan benturan, tahan debu, tahan kelembaban

Berat: 16,6 g (Versi Shell Baja Tidak Berlemak)

Pin: 4Pin Plated Gold Straight Insert Pins, PCB Directly Welded Design service life: ≥ 10 tahun (optik inframerah tanpa katalis dan atenuasi keracunan,jauh lebih lama dari sensor pembakaran katalis)

VI. Keuntungan Produk Utama

Eksklusif rentang luas 0 - 21% VOL: Mencakup seluruh rentang ledakan gas alam (Limit bawah ledakan metana 5% VOL, batas atas 15% VOL), kompatibel dengan pemantauan kebocoran di atas rentang

Industri tingkat atas tahan ledakan Ex ia IIC Ga: Ground 0 zona tahan ledakan, sesuai untuk digunakan di kimia / minyak dan pompa bensin

Konsumsi daya yang sangat rendah < 1,5 mW, sangat kompatibel dengan peralatan pemantauan IoT portabel nirkabel bertenaga baterai

Prinsip optik NDIR: Tidak ada keracunan silikon, tidak ada kerusakan dampak konsentrasi tinggi, tidak ada kegagalan defisiensi oksigen, umur 10 tahun

Dibangun dalam kompensasi penuh + kalibrasi pabrik, chip tunggal langsung serial port membaca konsentrasi, sirkuit perifer sangat sederhana

Rumah baja tahan karat, tahan terhadap debu, kelembaban, dan kondisi industri yang keras

VII. Aplikasi utama dan skenario aplikasi

Aplikasi inti

Pemantauan kebocoran gas alam industri tanah (metana), deteksi keamanan gas, pemantauan gas lingkungan gas dan minyak kimia tahan ledakan

Bidang aplikasi yang terbagi

Industri energi minyak dan gas (kekuatan utama)

Saluran pipa gas alam jarak jauh, stasiun gerbang, stasiun penegakan tekanan, stasiun lapangan pemantauan kebocoran

Lapangan minyak, kilang pengolahan dan kimia, deteksi metana di ruang ketel gas

Saluran pipa gas kota, pemantauan keamanan pompa bensin kota

Keamanan industri

Detektor gas mudah terbakar tetap, analis gas online industri

Lokakarya kimia, pabrik tahan ledakan, pemantauan konsentrasi metana di ruang tertutup

Perangkat portabel / IoT

Detektor gas portabel bertenaga baterai, instrumen inspeksi genggam

Node pemantauan gas nirkabel konsumsi daya rendah, sensor IoT LoRa/NB-IoT

Skenario lainnya

Pemantauan metana di stasiun biogas, tangki anaerob di pabrik pengolahan air limbah

Kotol, generator gas, tungku industri perlindungan keamanan gas
