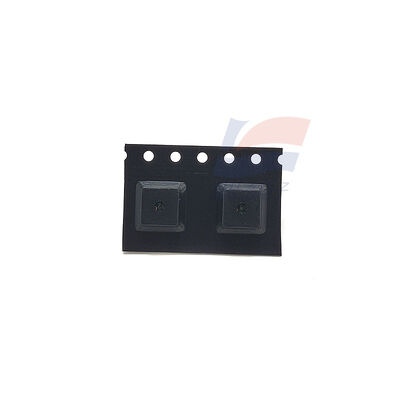

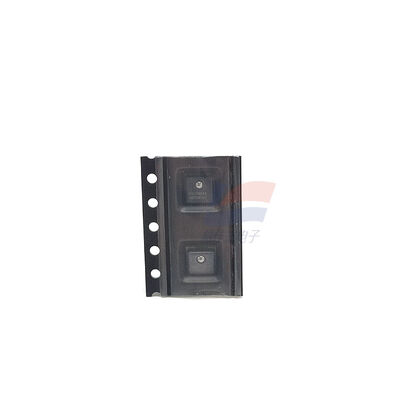

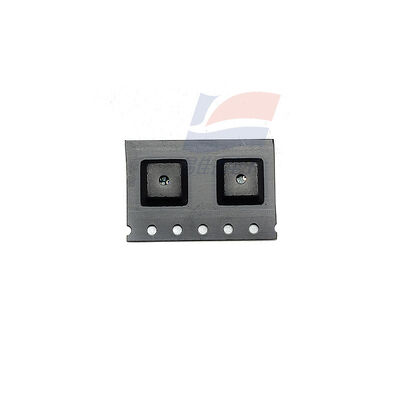

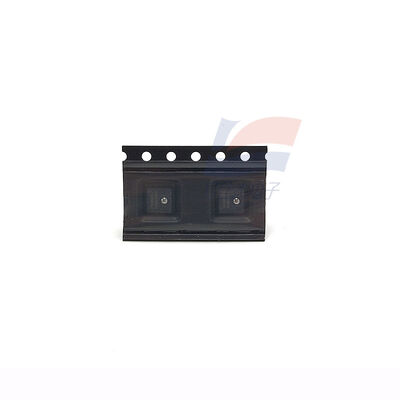

YJJ FMAMSDXX015WC2C3 Strain Gauge Digital Ball Contact Type Micro Force Sensor 15N (1.53kgf)

Deskripsi Produk:

YJJ FMAMSDXX015WC2C3 Strain Gauge Digital Stainless Steel Ball Contact Type Micro Force Sensor 15N (1.53kgf)

Fitur:

1. Tabel Parameter Kunci (Versi Standar)

Parameter Nilai Keterangan

Model FMAMSDXX015WC2C3 MicroForce Seri FMA

Rentang 0 - 15N (1.53kgf) Pengukuran gaya tekan, perlindungan beban berlebih 3× rentang

Output Digital I2C (alamat 0x28) Fungsi transmisi 20% - 80%

Catu Daya 3.3V DC (±10%) Konsumsi daya 14mW

Akurasi ±2% FSS (tipikal) Non-linearitas, histeresis terkalibrasi

Rentang Suhu -40°C - +85°C Kompensasi rentang suhu penuh (5°C - 50°C optimal)

Ukuran 5mm × 5mm × 2.3mm Tipe pemasangan permukaan super kecil, cocok untuk instalasi padat

Umur 1.000.000 siklus Keandalan kelas industri

Antarmuka Kontak bola baja tahan karat Kopling mekanis langsung, stabil dan tahan lama

Sertifikasi RoHS, ISO 9001 Sesuai dengan perlindungan lingkungan

II. Prinsip Kerja

Berdasarkan efek piezoresistif: Ketika elemen sensitif berbasis silikon berubah bentuk oleh gaya eksternal, nilai resistansinya berubah secara linier dengan gaya.

Chip ASIC bawaan: Kalibrasi pabrik telah selesai untuk offset, sensitivitas, drift suhu, dan non-linearitas, tidak memerlukan kompensasi sirkuit eksternal.

Gaya ditransmisikan ke inti sensor melalui bola baja tahan karat, dan sinyal digital yang sebanding dengan tekanan dikeluarkan (I2C), dengan anti-interferensi yang kuat dan integrasi yang mudah.

III. Aplikasi Khas (Berbasis Skenario)

1. Peralatan Medis (Presisi Tinggi + Keandalan Tinggi)

Pompa infus / pompa injeksi: Umpan balik tekanan, deteksi penyumbatan pipa, memastikan akurasi dan keamanan infus.

Mesin dialisis: Pemantauan tekanan cairan, peringatan penyumbatan saluran pipa.

Peralatan medis portabel: Interaksi kontrol gaya miniatur (seperti umpan balik gaya instrumen bedah).

2. Otomatisasi Industri dan Robotika

End effector robot: Kontrol presisi gaya genggaman (pencegahan jatuh / hancur), pemantauan gaya perakitan.

Penggantian tombol / sakelar: Deteksi sensasi sentuhan, pengenalan tingkat gaya (seperti panel kontrol, tombol peralatan rumah tangga).

Deteksi material tipis dan ringan: Ketegangan film / kertas, pengukuran tekanan adhesi.

3. Elektronik Konsumen dan Interaksi Cerdas

Tombol sensitif tekanan untuk perangkat pintar: Respons tingkat gaya (seperti pengontrol game, pena sentuh).

Perangkat yang dapat dikenakan: Pemantauan gaya kontak, pengenalan postur.

4. Pengujian dan Pengukuran

Kalibrasi nilai tekanan / gaya mikro: Referensi gaya presisi laboratorium, pengujian rasa produk.
