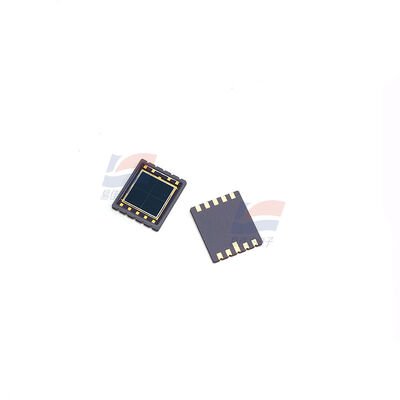

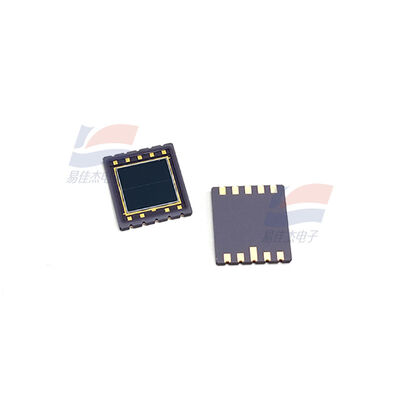

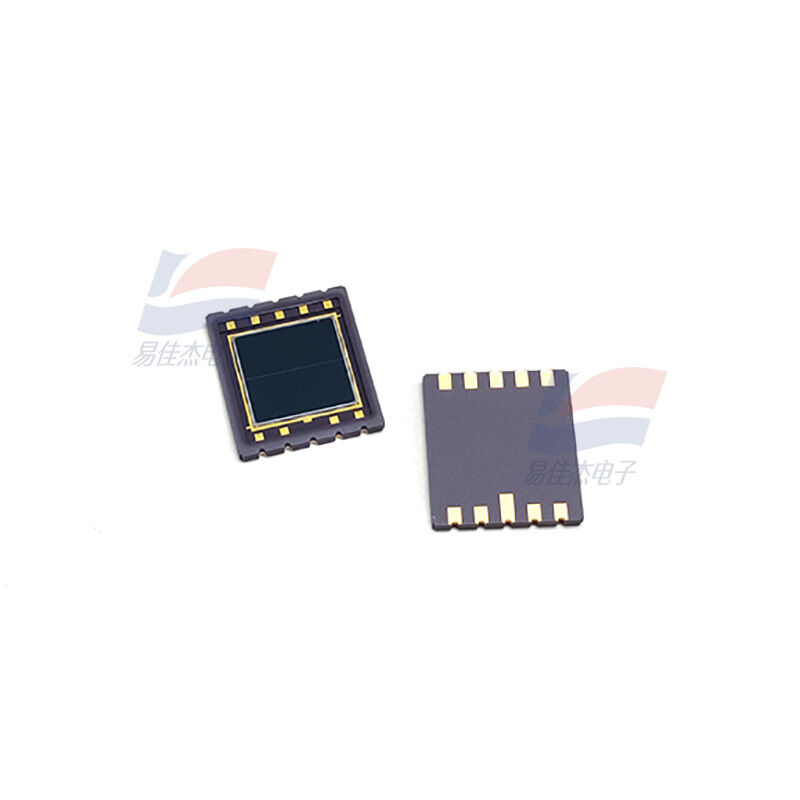

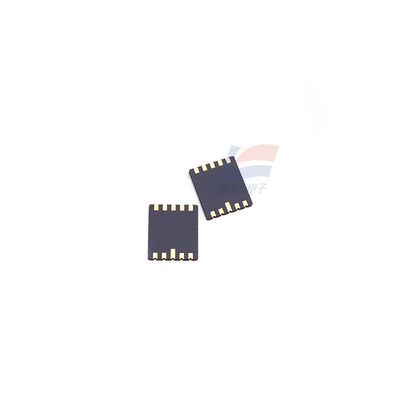

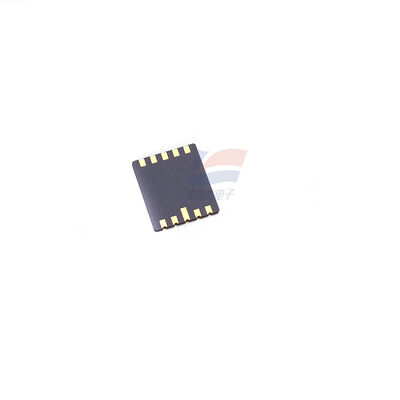

YJJ S5981 Silicon PIN Photodiode 10 × 10mm Untuk Deteksi Infra merah Dekat

Deskripsi produk:

YJJ S5981 Silicon PIN Photodiode, 10×10mm, untuk deteksi inframerah dekat

Fitur:

S5981 Silicon PIN Photodiode, yang dirancang khusus untuk aplikasi mount permukaan (SMD), terutama digunakan untuk skenario optik yang tepat seperti kalibrasi sumbu optik, deteksi posisi,dan penyelarasan laser.
S5981 Fotodioda
1. Parameter utama (Ta = 25°C)
Model: S5981
Jenis: 4-Quadrant Silicon PIN Photodiode
Area sensitif cahaya: 10 × 10 mm (Samaan di semua kuadran, 5 × 5 mm per kuadran)
Respon spektral: 320 - 1100 nm (ultraviolet ke near infrared)
Hamamatsu Photonics Co., Ltd.
Panjang gelombang puncak: 960 nm
Koefisien respons: 0,72 A/W @ 960 nm
Arus gelap: ≤ 4 nA (@ VR = 10V)
Kapasitas pada simpang: 35 pF (@ VR = 10V, f = 1 MHz)
Frekuensi pemotongan: 20 MHz
Kekuatan setara kebisingan: 1,9 × 10-14 W/Hz1/2
Paket: SMD Keramik, Ketebalan 1,26 mm
Suhu operasi: -40°C ~ +85°C
Suhu penyimpanan: -40°C ~ +100°C
Fitur: Pembagian 4-Quadrant, Area Foto-Sensitif Besar, SMD Ultra-Nipis, Soldering Reflow Bebas Timah
2. Struktur dan Pin
Struktur 4-Quadrant: Permukaan yang diterangi dibagi menjadi 4 kuadran independen (A/B/C/D), masing-masing mampu mengeluarkan fotocurrent
Pin: 5 total (4 jalur sinyal + 1 terminal umum), mendukung SMD reflow soldering
Keuntungan: Deteksi bersamaan intensitas cahaya dan posisi titik cahaya, tidak memerlukan pemindaian mekanis
3. Aplikasi khas
Kalibrasi sumbu optik laser / penyelarasan
Posisi dan pemantauan ofset untuk peralatan penandaan laser, pengelasan, pemotongan
Platform optik, Teleskop, Laser Radar Aksi optik Koreksi loop tertutup
Deteksi Sensitif Posisi (PSD Alternatif)
Pengukuran offset pusat titik cahaya, deteksi deviasi sudut
Robot Vision, Workpiece Alignment, Sensing Perpindahan yang Tepat
Laser Power / Energi Pemantauan
Deteksi waktu nyata dari 905nm/980nm/1064nm Laser Power
Pemantauan Intensitas Cahaya untuk Komunikasi Serat Optik, Peralatan Medis Laser
Instrumen pengukuran optik
Deteksi Spektrum Luas untuk Spektrophotometer, Colorometer, Radiometer
Pemantauan Cahaya Lingkungan, Kontrol Paparan untuk Kamera Industri
Otomotif / Otomatisasi Industri
Penerimaan radar laser kendaraan (LiDAR), sensor penghindaran rintangan
Navigasi dan Posisi Kendaraan Berpandu Otomatis (AGV)

Spesifikasi:
