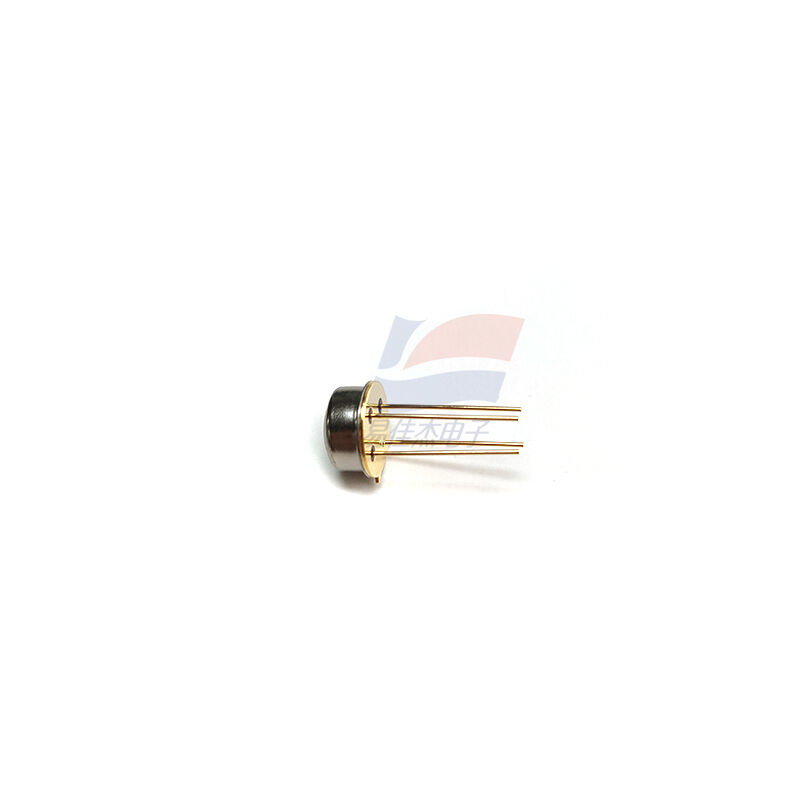

YJJ MRT313 MRT511 MEMS Sensor Pengukuran Suhu Infrared Thermopile

Deskripsi produk:

YJJ MRT313 MRT511 MEMS Sensor Pengukuran Suhu Infrared Thermopile

Fitur:

I. Parameter inti (nilai khas pada 25°C)

Ukuran chip: 1,1 × 1,1 mm

Sudut bidang pandang: 95° (> 50% energi)

Resistensi termopil: 90 ± 30 kΩ

Tingkat respons: 160 ± 40 V/W (benda hitam 500K)

Tegangan kebisingan: 38 nV/√Hz

Tingkat deteksi: 1,5 × 108 cm·√Hz/W

Konstan waktu: ≤ 13 ms (respon cepat)

Resistor NTC: 100 kΩ ± 1% (25°C)

Nilai β NTC: 3950 ± 1% (25/50°C)

Kisaran suhu operasi: -30°C ~ +125°C

Jangkauan pengukuran suhu: -20°C ~ +500°C (target)

II. Prinsip Kerja

Berdasarkan efek Seebeck, ratusan termokopel dihubungkan secara berurutan untuk menerima radiasi inframerah dari target (814 μm),dan perbedaan suhu diubah menjadi output tegangan; NTC internal digunakan untuk kompensasi suhu lingkungan untuk mencapai non-kontak, pengukuran suhu statis/dinamis (berbeda dari pyroelectric yang hanya mengukur perubahan dinamis).

III. Aplikasi Utama

Pengukuran suhu medis: termometer dahi, termometer telinga (teknisitas tinggi untuk tubuh manusia 32 ∼ 42 °C)

Pengendalian peralatan rumah tangga: pengendali jarak (memulai suhu tinggi di atas kompor), AC, oven microwave, pemantauan suhu kompor

Pengukuran suhu industri: pengukuran suhu tanpa kontak di jalur produksi, perlindungan peralatan terhadap pemanasan berlebihan

Deteksi kehadiran manusia: pencahayaan cerdas, keamanan, pintu otomatis (tubuh manusia statis juga dapat dideteksi)

Spesifikasi:
