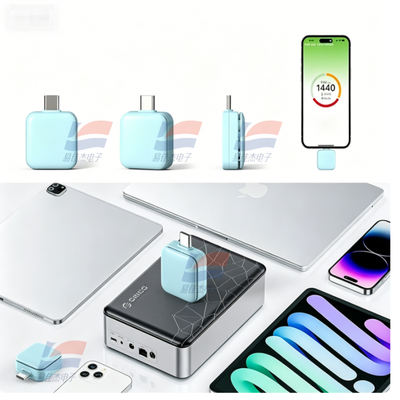

YJJ Mini600-CO2 Modul Sensor CO2 Infrared Non-Dispersive (NDIR) Terintegrasi yang Sangat Kecil

Deskripsi Produk:

YJJ Mini600-CO₂ Modul Sensor CO₂ Inframerah Non-dispersif (NDIR) Terintegrasi Ultra-kecil

Fitur:

I. Penentuan Posisi Produk
Mini600-CO2 adalah modul penginderaan CO2 inframerah non-dispersif (NDIR) terintegrasi ultra-kecil, yang kompatibel dengan unit penginderaan inti detektor portabel plug-in Type-C Anda sebelumnya (MPD-BTIC1). Ini berfokus pada miniaturisasi, konsumsi daya rendah, kompensasi suhu dan kelembapan internal, dan kalibrasi garis dasar otomatis ABC bawaan. Ini dirancang khusus untuk perangkat genggam, plug-in langsung ke ponsel, dan perangkat IoT kecil.
II. Parameter Inti Lengkap (25℃, lingkungan udara standar 1 atm)
1. Kinerja Deteksi Gas CO2
Prinsip Deteksi: Metode penyerapan inframerah NDIR panjang gelombang ganda saluran tunggal
Rentang Pengukuran: 0 - 6000 ppm
Akurasi Pengukuran:
400 - 2000 ppm: ±(30 ppm + 3% pembacaan)
2000 - 6000 ppm: ±5%FS
Resolusi: 1 ppm
Waktu Respons: T90 ≤ 28 detik; T60 ≤12 detik
Penyimpangan titik nol: ≤ 15 ppm/tahun, koreksi garis dasar otomatis ABC bawaan (tidak perlu kalibrasi reguler manual)
Interferensi silang: Anti-interferensi yang kuat terhadap VOC, uap air, debu, dan karbon monoksida, tanpa masalah keracunan dan kegagalan sensor elektrokimia
2. Unit penginderaan suhu dan kelembaban terintegrasi
Rentang pengukuran suhu: 0℃~+50℃, akurasi pengukuran suhu ±0,4℃
Pengukuran kelembaban: 0~99% RH, akurasi ±3% RH
Fungsi: Kompensasi suhu dan kelembapan waktu nyata untuk nilai konsentrasi CO2, dan secara bersamaan dapat mengeluarkan data suhu dan kelembapan untuk penghitungan tingkat kenyamanan/titik embun
3. Spesifikasi kelistrikan dan komunikasi
Tegangan catu daya: DC 4.8~5.5V (pasokan langsung USB Tipe C 5V, kompatibel dengan ponsel/power bank/komputer)
Arus kerja: tipikal 52 mA; arus tidur siaga ≤1,8 mA
Antarmuka keluaran (keluaran ganda):
Port serial UART TTL: level 3.3V, protokol MODBUS standar, untuk pengembangan sekunder MCU
BLE Bluetooth 5.0 (turunan Mini600-CO2-BT): transmisi nirkabel CO2/suhu dan kelembapan ke aplikasi ponsel
Frekuensi penyegaran data: 1 Hz (mengeluarkan kumpulan data lengkap setiap detik)
4. Struktur fisik dan toleransi lingkungan
Ukuran: 28×28×12 mm, struktur persegi mikro, dapat diintegrasikan dengan konektor betina Tipe-C untuk membuat modul portabel plug-in
Perlindungan ventilasi: membran filter bernapas tahan debu dan tahan air PTFE, menghalangi debu, uap air cair, hanya molekul gas yang melewatinya
Lingkungan kerja: 0℃~50℃, 0~90% RH (tanpa kondensasi)
Lingkungan penyimpanan: -20℃~70℃
Masa pakai: ≥5 tahun (sumber cahaya inframerah tidak memiliki komponen habis pakai, jauh lebih unggul dari sensor CO2 elektrokimia)
AKU AKU AKU. Prinsip kerja
Sumber cahaya inframerah memancarkan cahaya inframerah karakteristik 4,26μm (pita serapan eksklusif CO2);
Molekul CO2 di kamar gas menyerap cahaya dengan panjang gelombang tertentu, detektor fotolistrik mendeteksi tingkat redaman intensitas cahaya;
Chip tersebut memiliki algoritme bawaan untuk mengubah konsentrasi CO2, dan pada saat yang sama membaca data dari chip suhu dan kelembapan bawaan untuk memperbaiki penyimpangan pengukuran yang disebabkan oleh lingkungan;
Output data konsentrasi, suhu, dan kelembaban terstandar melalui port serial / Bluetooth.
IV. Skenario aplikasi utama
1. Instrumen deteksi seluler portabel (aksesori inti)

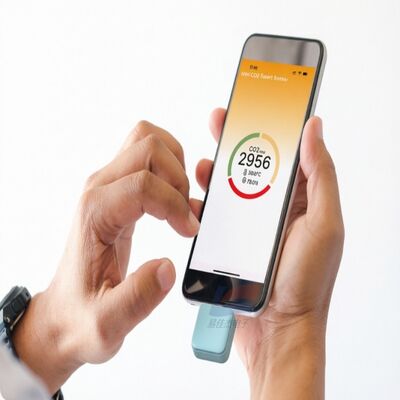

Sebagai sensor inti probe kualitas udara plug-in Type-C berwarna biru muda (MPD-BTIC1) di gambar Anda; didukung oleh USB ponsel / tablet / laptop, APP menampilkan CO2, suhu, dan kelembaban secara real time, peringatan kekurangan oksigen di ruang tertutup (polusi udara >1000ppm, >2500ppm rentan pusing dan mengantuk).
2. Peralatan kualitas udara rumah tangga dalam ruangan
Alarm CO2 mini desktop, monitor udara kamar tidur/belajar;
Sistem ventilasi cerdas, modul penginderaan bawaan pembersih udara, - kipas untuk ventilasi otomatis.
3. Peralatan pendidikan/eksperimen fisik
Eksperimen biologi sekolah dasar dan menengah, universitas: pengumpulan perubahan konsentrasi CO2 selama fotosintesis dan respirasi tanaman; portabel tanpa kendala daya, pembacaan visual di ponsel.
4. Penanaman rumah kaca pertanian
Kebun, inspeksi kotak budidaya tanaman, pemantauan konsentrasi CO2 untuk mengatur ventilasi dan pelepasan pupuk gas, meningkatkan hasil panen; dapat dibuat menjadi peralatan inspeksi genggam.
5. Pemantauan lingkungan komersial kecil
Inspeksi portabel untuk kantor, ruang pertemuan, wisma, kedai teh, ruang kelas; tanpa kabel, pengukuran plug-and-play, penilaian cepat efek ventilasi dalam ruangan.
6. Pemantauan ruang tertutup kendaraan/karavan
Mobil, karavan berkemah, garasi bawah tanah, memantau akumulasi CO2 di kompartemen tertutup, mencegah pengemudi dan penumpang merasa kekurangan oksigen dan mengantuk.
7. Modul pengembangan sekunder IoT Rumah pintar, instrumen deteksi portabel, kit pengembangan produsen perekam data lingkungan; Standarisasi protokol port serial, koneksi cepat dengan mikrokontroler dan platform cloud.
V. Keuntungan Inti
Ukuran ultra-kecil: persegi 28mm, dapat dienkapsulasi sebagai probe mini sisipan lurus Tipe-C, desain portabel;
Umur panjang inframerah NDIR: tanpa elektrolit, tanpa bahan habis pakai, pengoperasian stabil selama 5 tahun, tidak perlu sering mengganti sensor;
Deteksi sinkron tiga-dalam-satu: pengumpulan terintegrasi CO2 + suhu + kelembaban, kompensasi suhu bawaan, pengukuran lebih akurat;
Kalibrasi otomatis ABC bawaan: tidak perlu kalibrasi titik nol manual selama penggunaan jangka panjang, sehingga mengurangi biaya pemeliharaan;
Catu daya USB 5V yang dapat disesuaikan lebar: ponsel, bank daya, laptop, adaptor dapat langsung memasok daya;
Dua versi kabel/Bluetooth dapat dipilih: pengembangan murni memilih versi dasar UART, sipil portabel memilih versi nirkabel Bluetooth.
