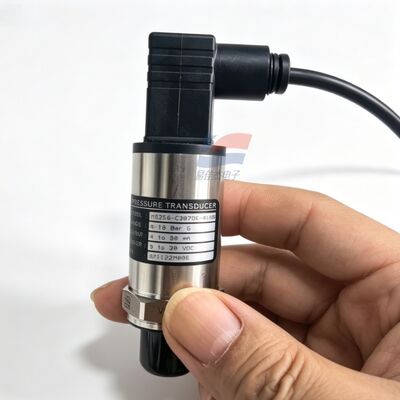

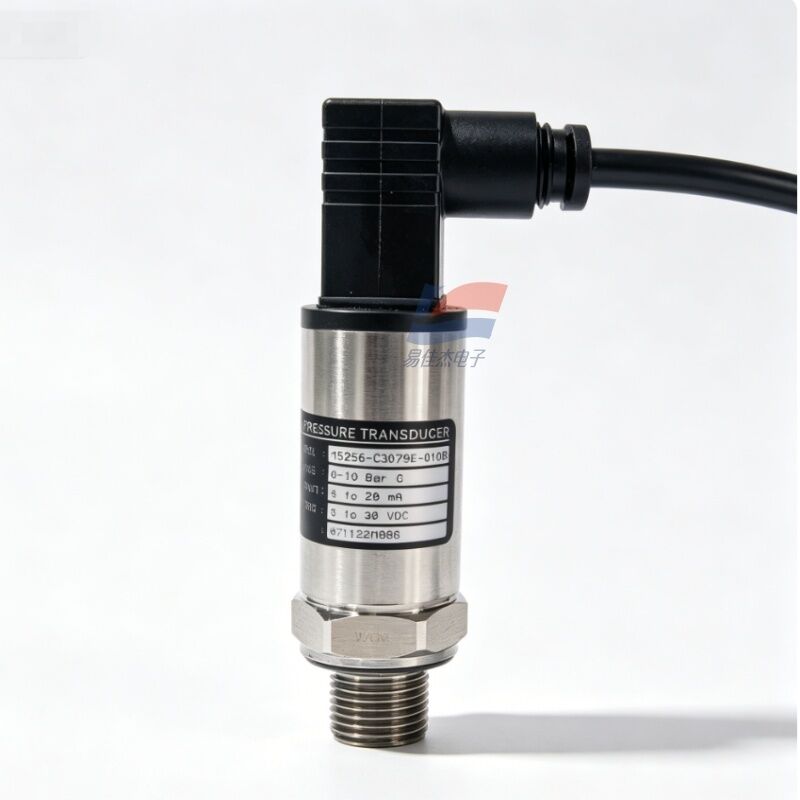

YJJ M5256-C3079E-010BG 0-10Bar Industrial Pressure Transmitter untuk pendingin HAVC

Deskripsi produk:

YJJ M5256-C3079E-010BG 0-10Bar Industrial Pressure Transmitter untuk pendingin HAVC

Fitur:

M5256: M5200 Kompak Micro-dibuat dari stainless steel Pressure Transmitter Platform

C3079E: Kode gabungan listrik + benang

Digital 3: Output Signal = 4-20mA Output arus dua kabel

079: Konektor listrik = DIN43650 Tipe A Sudut lurus Hirschmann

E: Thread Proses = PT1/4 (R1/4) British Metric Conical Pipe External Thread

010: kisaran 0-10 Bar G (tekanan pengukur, 0-1 MPa)

B: Tipe Tekanan = Tekanan Gauge (Satu sisi yang terhubung ke atmosfer mengukur tekanan relatif)

G: Konfigurasi perlindungan sirkuit standar (koneksi terbalik, sirkuit pendek, perlindungan gelombang EMI)

II. Parameter Kinerja Teknis Inti

1Tabel Kinerja Tekanan

Parameter dan Spesifikasi

Jangkauan pengukuran: 0 - 10 bar G (tekanan pengukur / 0 - 1000 kPa)

Keakuratan keseluruhan (non-linearitas + histeresis + repeatability): ± 0,25% FS

Band kesalahan total (TEB): ±1,0% FS pada seluruh kisaran suhu

Keamanan Tekanan overload: 2 kali kisaran nominal (20 Bar)

Tekanan pecah tahan ledakan: 5 kali kisaran nominal (50 Bar)

Waktu tanggap: < 3 ms, tidak ada keterlambatan tekanan dinamis

Drift nol jangka panjang tahunan: ≤ ± 0,1% FS per tahun

2Spesifikasi Listrik

Output: 4 - 20mA sistem dua kabel (0 Bar = 4mA, 10 Bar = 20mA)

Tegangan catu daya: 9 - 30VDC (umum untuk sistem standar industri 24VDC)

Batas atas beban: Maksimum 500Ω

Perlindungan sirkuit: Perlindungan koneksi daya terbalik, perlindungan sirkuit pendek output, perlindungan gelombang elektromagnetik 10V/m

Kekuatan isolasi: 100MΩ @ 500VDC

Koneksi: colokan Hirschmann DIN43650 sudut kanan 3-inti, mudah dicolok dan dilepas, tahan getaran

3Kompatibilitas Mekanis dan Medium

Bahan kontak: 17-4PH stainless steel terintegrasi tubuh inti mikro-fusi, tidak ada las, tidak ada cincin penyegelan karet, kurang rentan terhadap kebocoran, tahan minyak dan air

Interface proses: PT1/4 (R1/4) benang kerucut eksternal, dikombinasikan dengan segel gasket Teflon

Kelas perlindungan: IP67, cocok untuk lemari luar dan lemari lembab

Anti-getaran: 20G (20 - 2000Hz); Resistensi dampak: 50G

Ukuran keseluruhan: Jenis kompak silinder, tepi enam sisi 24mm, total panjang 50mm, mudah dipasang di ruang peralatan terbatas

Berat: Sekitar 85 g

4. Parameter suhu

Suhu kerja sedang: -40°C ~ +125°C

Jangkauan Kompensasi Suhu Pabrik: -20°C ~ +85°C (kalibrasi rentang suhu penuh, tidak ada pergeseran yang signifikan pada suhu tinggi dan rendah)

Suhu penyimpanan: -40°C ~ +125°C

Media yang berlaku: Udara kompresi, minyak hidrolik, air bersih, uap bertekanan rendah, cairan korosif ringan yang lemah

5. Sertifikasi

Sertifikasi Kompatibilitas Elektromagnetik Industri CE, Kepatuhan Lingkungan RoHS

3Keuntungan Produk Inti

Badan inti baja tahan karat terintegrasi: Tidak ada struktur penyegelan O-ring, tahan terhadap minyak, uap air, suhu tinggi dan rendah, dengan umur yang jauh melebihi pemancar silikon difusi biasa;

Sumber daya tegangan luas 9 - 30VDC, kompatibel dengan mesin alat, kompresor udara, lemari kontrol PLC dengan catu daya DC 24V;

Perlindungan sirkuit ganda terintegrasi, tidak ada kerusakan pada sensor karena kabel yang salah atau sirkuit pendek selama koneksi di tempat, tingkat toleransi kesalahan debugging yang tinggi;

Konektor Hirschmann sudut kanan IP67 tahan air, kurang cenderung longgar atau pecah di lingkungan getaran;

Kalibrasi rentang suhu penuh pabrik, sangat saling bergantian, tidak perlu kalibrasi ulang sistem saat diganti.

4. Skenario Aplikasi Utama

1Peralatan Otomatisasi Hidraulik / Udara (Yang Paling Umum Digunakan)

Mesin cetak injeksi, mesin die-casting sistem servo hidraulik pemantauan tekanan minyak loop tertutup;

Kompresor udara, pompa vakum, stabilisasi tekanan tangki penyimpanan, kontrol start-stop tekanan tinggi dan rendah;

Perlengkapan penekan, jalur perakitan otomatis pengumpulan tekanan minyak, alarm tekanan tinggi.

2HVAC, pendingin dan pengolahan air

Transmitter tekanan air untuk pipa air dingin / air panas di AC pusat;

Pemantauan tekanan untuk mesin pengeringan, kompresor udara;

Kontrol tekanan konstan untuk peralatan pemurnian air, pipa air sirkulasi, perlindungan interlock kekurangan air.

3. Peralatan Industri Umum

Deteksi tekanan tekanan rendah untuk boiler uap kecil, peralatan pengolahan panas;

Pemberitahuan tekanan untuk peralatan pemotongan laser, pencetakan, pengemasan;

Pengumpulan data untuk perlengkapan pengujian tekanan, bangku pengujian penuaan.
