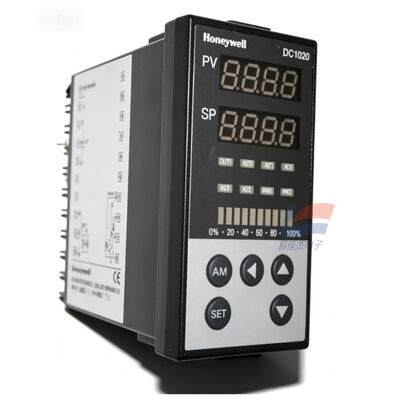

YJJ DC1020CT-30200B-E PID Temperature Control Meter untuk Peralatan Pengolahan Panas / Baking

Deskripsi Produk:

YJJ DC1020CT-30200B-E Pengukur Kontrol Suhu PID untuk Peralatan Perlakuan Panas/Memanggang

Fitur:

I. Interpretasi Segmen Model Lengkap DC1020CT-30200B-E

DC1020: Ukuran seri 48mm × 96mm (panel vertikal 8/8 DIN)

CT : Tipe input = T = Input khusus untuk termokopel (K/J/R/S/B/E/N/T/W dst. 12 jenis termokopel), tidak bisa langsung termoresistor PT100

3: keluaran kontrol utama OUT1 = 4~20mA keluaran PID kontinu arus analog

0: Output kontrol kedua OUT2 = Tidak ada

2: Saluran alarm = 2 relai independen untuk alarm (AL1 + AL2)

00: Tidak ada keluaran transduser, tidak ada pengaturan jarak jauh eksternal SP

B: Komunikasi RS485 Modbus-RTU bawaan (dapat dihubungkan ke jaringan PLC / layar sentuh)

E: Antarmuka menu operasi bahasa Inggris

II. Parameter Listrik Perangkat Keras Inti

1. Masukan termokopel (standar CT)

Termokopel yang kompatibel: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L, total 12 jenis

Akurasi pengukuran: Skala penuh ±0,5% FS, resolusi tampilan 0,1℃

Periode pengambilan sampel: 250ms/waktu

Deteksi kerusakan: Sirkuit terbuka termokopel secara otomatis memicu alarm kesalahan

2. Keluaran kontrol utama PID (4~20mA)

Spesifikasi keluaran: 4~20mA DC, beban maksimum 500Ω, tanpa kontak regulasi proporsional kontinu

Rentang parameter PID:

Pita proporsional P: 0~200% (P=0 adalah kontrol tombol ON/OFF)

Integral I: 0~3600an; Diferensial D: 0~900an

Mendukung AT penyetelan otomatis, manual/otomatis tanpa gangguan peralihan A/M

Periode keluaran: 0s (keluaran saat ini tidak memiliki penundaan mekanis, cocok untuk katup proporsional listrik, catu daya pengatur SCR)

3. Dua relai alarm (AL1, AL2)

Spesifikasi kontak: SPDT lemparan ganda kutub tunggal, beban resistif 3A / 240VAC

17 mode alarm bawaan: nilai absolut batas atas dan bawah, alarm deviasi, kesalahan sirkuit terbuka, sirkuit terbuka pemanas, peringatan siaga, dll.

Dua ambang batas independen dapat diatur secara terpisah, satu untuk mematikan suhu berlebih, satu lagi untuk pengingat peringatan

4. Komunikasi Modbus RS485 (fungsi inti setelah akhiran B)

Spesifikasi:
