YJJ DC1040CR-701000-E Pengukur Kontrol Suhu PID untuk Peralatan Pembakaran

Deskripsi Produk:

YJJ DC1040CR-701000-E Pengukur Kontrol Suhu PID untuk Peralatan Pembakaran

Fitur:

I. Interpretasi Segmen Model Lengkap DC1040CR-701000-E

DC1040: Ukuran panel 96mm × 96mm (1/4 DIN persegi), tabung digital baris ganda + tampilan sinar keluaran

CR: Tipe input = R RTD ketahanan termal khusus, mendukung PT100/JPT100/JPT50, tidak dapat langsung menghubungkan termokopel/sinyal linier 4-20mA

7: keluaran kontrol utama OUT1 = keluaran penggerak maju/mundur motor tiga digit (mengontrol katup pengatur proporsional listrik, keluaran ganda kontak buka/tutup)

0: Output kontrol kedua OUT2 = Tidak ada

1: Saluran alarm = 1 keluaran alarm relai SPDT (AL1)

00: Tidak ada keluaran transduser, tidak ada pengaturan jarak jauh eksternal SP

0: Tidak ada fungsi komunikasi Modbus RS485, hanya operasi lokal mesin tunggal

E: antarmuka operasi menu bahasa Inggris

II. Parameter Listrik Perangkat Keras Inti

1. Masukan ketahanan termal PT100 (standar CR)

Mendukung RTD: PT100, JPt100, JPt50 ketahanan termal tiga kawat

Rentang pengukuran suhu: -199,9℃ ~ +800,0℃, resolusi 0,1℃ Akurasi pengukuran: ±0,5% dari skala penuh

Deteksi putusnya saluran: Alarm kesalahan otomatis dipicu oleh sirkuit terbuka yang tahan panas

Periode pengambilan sampel: 250ms/waktu

2. Output kontrol katup motor tiga arah (output 7, fitur inti)

Bentuk keluaran: Dua set kontak relai independen (katup terbuka/katup tertutup), menggerakkan katup motor proporsional listrik

Kapasitas kontak: beban resistif 3A / 240VAC

Logika kontrol: pulsa hidup/mati keluaran otomatis PID, secara otomatis menghitung derajat pembukaan katup, pengaturan loop tertutup suhu konstan

Mendukung penyesuaian waktu tempuh katup (0 ~ 1000 detik), kompatibel dengan katup dua arah / tiga arah listrik uap / air panas

Mendukung AT penyetelan mandiri otomatis, peralihan A/M manual/otomatis tanpa gangguan

Parameter PID dapat disesuaikan:

Pita proporsional P: 0~200%; Integral I: 0~3600an; Turunan D: 0~900an

3. Relai alarm saluran tunggal AL1

Kontak: SPDT lemparan ganda kutub tunggal, 3A / 240VAC

17 mode alarm bawaan: batas atas, batas bawah, alarm deviasi, sirkuit terbuka sensor, peringatan siaga

Dapat secara mandiri mengatur ambang alarm, digunakan untuk mematikan suhu berlebih, hubungan peringatan suara dan cahaya

4. Catu daya dan lingkungan

Catu daya: AC85 universal ~ 264V 50/60Hz jangkauan luas, maksimum 8VA; catu daya arus searah DC15 ~ 55VDC opsional

Lingkungan kerja: 0~50℃, kelembaban 20~90% RH tanpa kondensasi

Perlindungan: Panel depan IP65, terminal panel belakang IP30; industri EMC anti-lonjakan, gangguan motor

Penyimpanan parameter: Penyimpanan permanen EEPROM setelah listrik mati, tidak perlu baterai cadangan

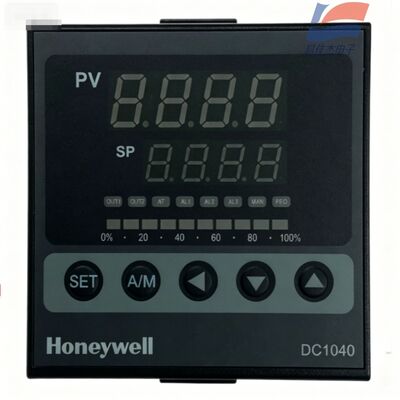

5. Tampilan dan kunci manusia-mesin

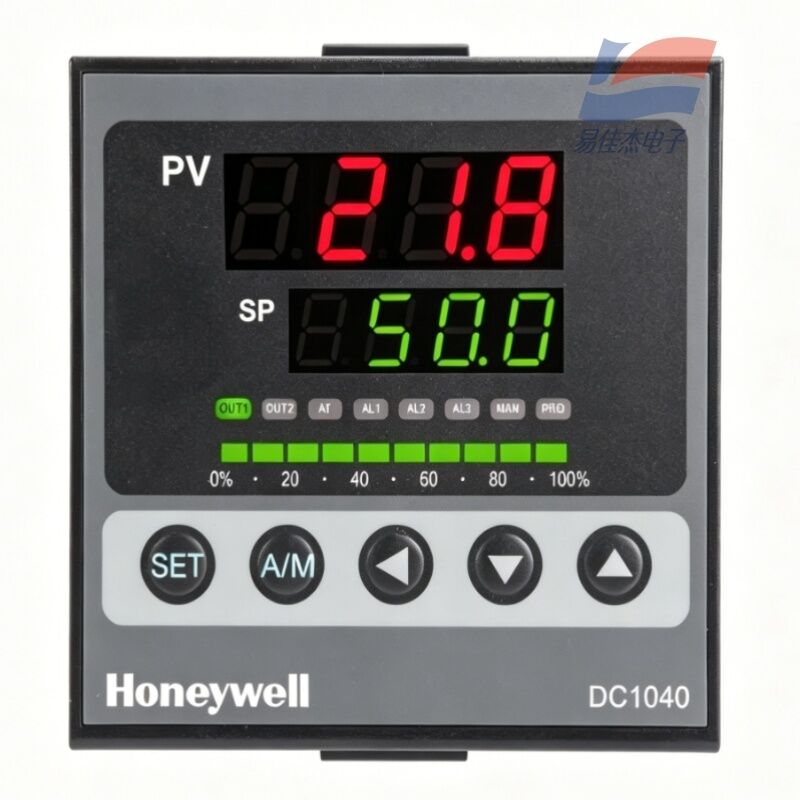

Tabung digital 4 digit ganda: Suhu aktual PV baris atas, suhu pengaturan SP baris bawah

Kolom LED 10 segmen: Secara intuitif menampilkan rasio keluaran pembukaan katup 0~100%.

Tombol panel: pengaturan SET, peralihan manual-otomatis A/M, tombol penyesuaian atas dan bawah

Lampu indikator status: Kontrol katup OUT, AT self-tuning, alarm AL1, mode manual MAN

6. Dimensi mekanis

Panel: 96×96mm; Pembukaan kabinet: 92×92mm; Kedalaman keseluruhan 95mm
