YJJ DC1040CL-301000-E Pengontrol Proses PID untuk Pengendalian Suhu Industri yang Tepat

Deskripsi produk:

YJJ DC1040CL-301000-E Pengontrol Proses PID untuk Pengendalian Suhu Industri yang Tepat

Fitur:

I. Penjelasan Segmentasi Model Lengkap: DC1040CL-301000-E

DC1040: Ukuran seri 96mm × 96mm (1/4 panel persegi DIN), tabung digital dua baris + tampilan kolom cahaya output 0~100%

CL: Jenis input = Input analog linear linear, hanya mendukung sinyal pemancar industri 4 ~ 20mA, 0 ~ 5V, 0 ~ 10V; tidak dapat dihubungkan langsung ke termokopel / termoresistor PT100

3: Output kontrol utama OUT1 = 4 ~ 20mA analog arus terus-menerus output PID (tidak ada pengaturan proporsional kontak)

0: output kontrol kedua OUT2 = Tidak ada output kontrol tambahan

1: Saluran alarm = 1 SPDT alarm relay tunggal kutub ganda (AL1)

00: Tidak ada output transduser, tidak ada fungsi SP pengaturan jarak jauh eksternal

0: Tidak ada antarmuka komunikasi RS485 Modbus-RTU, hanya operasi mesin tunggal lokal, tidak mendukung jaringan jarak jauh PLC

E: Antarmuka menu operasi bahasa Inggris

II. Parameter Kinerja Listrik Hardware Inti

1. CL Linear Analog Input (Fitur Inti)

Sinyal yang didukung: 4~20mA DC, 0~5V DC, 0~10V DC sinyal transduser industri standar (kompatibel dengan transduser tekanan M5256, VY400 vortex flowmeter, oksigen / gas 4-20mA transduser modul)

Keakuratan pengukuran: skala penuh ± 0,5% FS, tempat desimal 0,01/0,1/1 disesuaikan

Periode pengambilan sampel: 500 ms / waktu

Impedansi input arus: ≤100Ω; impedansi input tegangan ≥100kΩ

Deteksi kerusakan: kehilangan sinyal masukan secara otomatis memicu alarm kesalahan AL1

2. PID Main Control 4 ~ 20mA Output Current (Kode 3)

Spesifikasi output: 4 ~ 20mA DC, impedansi beban maksimum 500Ω, linier terus menerus tanpa pengaturan kontak

Algoritma PID: PID standar + anti-integral saturation, mendukung otomatis penyesuaian diri AT, manual / otomatis tanpa gangguan beralih A / M

Rentang yang dapat disesuaikan parameter PID:

Band proporsional P: 0~200% (P=0 adalah switch ON/OFF dua posisi kontrol)

Integral I: 0~3600s; Turunan D: 0~900s

Output tidak memiliki keausan mekanik, cocok untuk kondisi pengaturan frekuensi tinggi terus menerus

3. Single-channel Alarm Relay AL1

Spesifikasi kontak: SPDT single-pole double-throw, beban resistif 3A/240VAC

Dibangun dalam 17 mode alarm: batas atas dan bawah nilai absolut, batas keterlambatan penyimpangan, gangguan sinyal, peringatan siaga, dll.

Pengaturan ambang bebas, dapat dihubungkan ke alarm suara dan cahaya, memotong katup solenoid, sirkuit penutupan peralatan

4Spesifikasi Pasokan Listrik dan Lingkungan

Sumber daya: AC85 ~ 264V 50/60Hz, konsumsi daya total maksimum 8VA; sumber daya DC15 ~ 50V tetap opsional

Suhu lingkungan operasi: 0~50°C; penyimpanan -20~+65°C

Kelembaban: 20 ~ 85% RH, tidak ada kondensasi

Kelas perlindungan: panel depan IP65, terminal kabel belakang IP30

Kompatibilitas elektromagnetik: Sertifikasi EMC industri CE, tahan terhadap motor, interferensi lonjakan konverter frekuensi

Penyimpanan parameter: EEPROM mati secara permanen menyimpan parameter, tidak perlu baterai cadangan

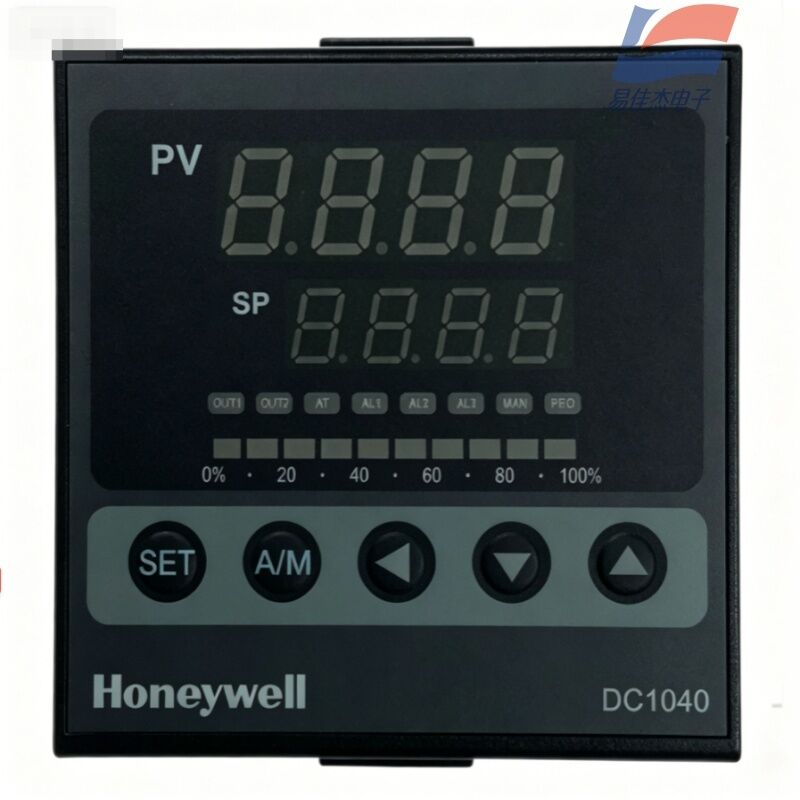

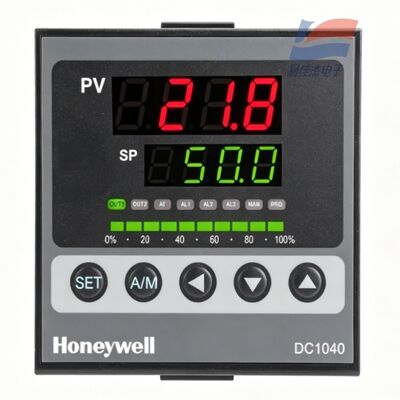

5. Tampilan Manusia-Mesin dan Kunci

Tabung digital 4 digit ganda: Nilai pengukuran PV real-time baris atas, nilai pengaturan proses SP baris bawah

10 segmen kolom lampu LED hijau: Intuitif menampilkan rasio daya output PID 0 ~ 100%

Kunci operasi: pengaturan SET, A/M manual-otomatis beralih, ke atas dan ke bawah tombol peningkatan/penurunan lampu indikator status: OUT - output kontrol utama, AT - auto-tuning, AL1 - alarm, MAN - mode manual

6Dimensi pemasangan mekanik

Penampilan panel: 96 (W) × 96 (H) mm

Pembukaan lemari kontrol: 92 × 92 mm

Total kedalaman: 95 mm

III. Keuntungan inti produk

Kontroler khusus untuk sinyal linier: Tidak terbatas pada kontrol suhu, dapat melakukan regulasi PID loop tertutup untuk tekanan, aliran, tingkat, dan konsentrasi gas,kompatibel dengan semua pemancar tipe output 4-20mA;

output arus tanpa kontak 4-20mA, dengan masa pakai yang jauh lebih lama daripada output kontak relay, kompatibel dengan katup proporsional listrik, SCR pengaturan daya solid-state,dan kipas frekuensi variabel;

5Otomatisasi Peralatan Kecil Mandiri

Proses loop tertutup lengkap dapat dilakukan tanpa menggunakan PLC: Transmitter mengumpulkan sinyal → Perhitungan PID instrumen → 4-20mA menggerakkan aktuator,dan relay alarm berfungsi sebagai interlock keamanan.
