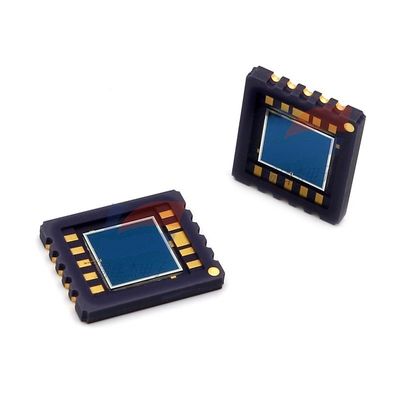

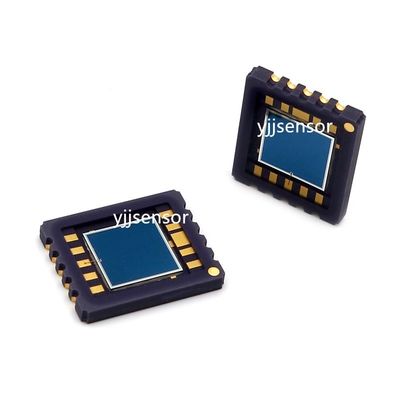

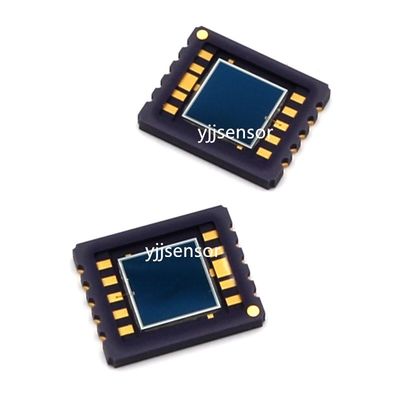

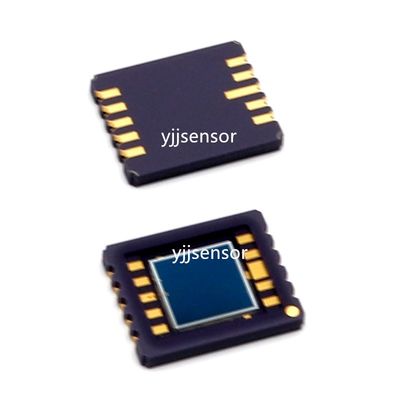

YJJ S5990-01 Dua dimensi PSD Posisi Sensitif Detektor Photodiode Pengukuran Posisi Optik

Deskripsi produk:

YJJ S5990-01 Dua dimensi PSD Posisi Sensitive Detector Photodiode untuk pengukuran posisi optik

Fitur:

Jenis perangkat: PSD dua dimensi empat sisi (Posisi Sensitive Detector, jenis fotodiode khusus)

Perbedaan model

S5990-01: Model pemasangan baki dan permukaan bulk;

S5990-11: Model produksi untuk pemasangan permukaan pita gulung;

Seri yang sama dengan ukuran besar: S5991-01 (9×9mm permukaan fotosensitif)

Prinsip dasar

Elektrode silikon fotodiode yang terpisah dengan empat sisi.empat jalur X1/X2/Y1/Y2 anode output fotocurrent secara linier sesuai dengan koordinat titik cahaya; sirkuit back-end menghitung rasio dari empat arus, dan dapat menghitung koordinat X dan Y dua dimensi yang tepat, tanpa perlu array piksel, deteksi posisi terus menerus,dan kecepatan respons sangat cepat.

II. Parameter inti optik dan listrik (Ta = 25°C, kondisi uji standar)

1. Parameter spektral optik Tabel

Parameter Spesifikasi khas

Area fotosensitif efektif 4 mm × 4 mm

Kisaran respons spektral 320 ~ 1100nm (ultraviolet ke near-infrared)

Panjang gelombang respons puncak λp 960nm (kompatibel dengan laser inframerah 905/960nm)

Sensitivitas respons puncak 0,6 A/W

2Kinerja deteksi posisi Tabel

Parameter Indikator

Kesalahan deteksi posisi ±70μm (tipikal), maksimum ±150μm

Listrik listrik 500μA (VR=5V, beban 1kΩ)

Resistensi antar kutub 7kΩ (0,1V bias)

Rise response time tr 1μs (percepatan tinggi spot tracking)

Kapasitas persimpangan terminal 70 ~ 150pF

ID arus gelap (VR=5V) Tipikal 0,5nA, maksimum 10nA (kebisingan rendah, cocok untuk cahaya lemah)

3. Membatasi parameter tiang

Tegangan bias terbalik maksimum: 20V (tekanan kerja konvensional yang direkomendasikan 5V)

Suhu operasi: -20°C ~ +60°C

Suhu penyimpanan: -40°C ~ +80°C

Ketebalan Paket: Paket pemasangan permukaan keramik ultra tipis 1,26 mm, kompatibel dengan pemasangan aliran kembali SMT

Bahan jendela: resin silikon (transmisi sinar ultraviolet lebih baik daripada epoksi)

4. Definisi pin (10Pin permukaan mount)

X1 Anode

Kaki kosong NC

X2 Anode

Kaki kosong NC

Katode Katode umum

Kaki kosong NC

Y1 Anode

Kaki kosong NC

Y2 Anode

Kaki kosong NC

Spesifikasi:
