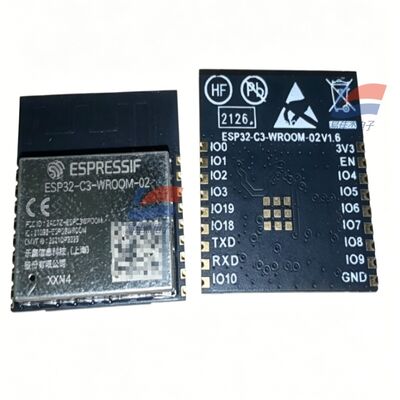

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 Modul nirkabel

Deskripsi produk:

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 Modul nirkabel

Fitur:

I. Informasi Dasar

Merek Produsen: Espressif (Shanghai, Cina)

Model Interpretasi

ESP32-C3: Chip pengendali utama RISC-V berinti tunggal internal

WROOM-02: Seri modul nirkabel SMD standar

N4: 4MB Quad SPI Flash, kisaran suhu industri -40°C~+85°C

Antenna: Antenna PCB bawaan (tidak ada soket U.FL, dibedakan dengan akhiran 02U untuk model antena eksternal)

Paket: modul pemasangan permukaan SMD 19 pin, ukuran 18 × 20 × 3,2 mm

II. Parameter Hardware Inti

1Prosesor dan Penyimpanan

CPU: 32-bit RISC-V single-core, maksimal 160MHz

ROM: 384KB

SRAM: 400KB (16KB Cache) + 8KB SRAM RTC

Flash: 4MB (N4 mewakili 4M, N8 adalah 8M)

Dibangun dalam 40MHz presisi tinggi kristal osilator Sistem ekspresif

2. Komunikasi nirkabel (Wi-Fi + BLE Dual)

Wi-Fi 2.4G

Standar: 802.11 b/g/n, 1T1R

Bandwidth: 20MHz/40MHz, kecepatan maksimum 150Mbps

Saluran: 2412~2484MHz (1~13 saluran)

Mode: Stasiun / SoftAP / Hybrid Dual Mode, mendukung 4 Wi-Fi virtual

Kekuatan transmisi: 20,5dBm; sensitivitas penerimaan - 105dBm

Fungsi: Jangkauan FTM, WMM, agregasi frame, keragaman antena

Bluetooth 5.0 BLE

Rate: 125K/500K/1M/2Mbps

Dukungan: BLE Mesh, ekstensi penyiaran, set multi-siaran

Antena Wi-Fi/Bluetooth bersama, pemesanan hidup berdampingan terintegrasi, tidak ada gangguan bersama

3Sumber Daya Periferal (15 GPIO)

Semua GPIO dapat diprogram ulang, perangkat keras terintegrasi:

Komunikasi: UART×2, I2C, SPI, audio I2S, TWAI (CAN2.0), USB (port serial / JTAG debugging dual-purpose)

Analog: 8 saluran SAR ADC (12bit), sensor suhu chip bawaan

Kontrol: Multi-output LED PWM, remote control inframerah, DMA umum, pengawas perangkat keras, timer

3 GPIO untuk mengikat pin konfigurasi startup, pilihan mode hidup

4. Konsumsi Listrik dan Listrik

Tegangan pasokan: 3,0V ~ 3,6V (biasanya 3,3V)

Arus transmisi puncak: 280 ~ 345mA

arus penerimaan Wi-Fi: 82mA

Low power sleep: RTC deep sleep hanya beberapa tingkat μA, cocok untuk perangkat baterai

Suhu operasi: -40°C ~ +85°C (Seri N adalah kelas industri normal; H4 adalah - 40~105°C model suhu tinggi)

Tingkat ketahanan debu: MSL3, kompatibel pemasangan permukaan dengan pemasangan aliran kembali

5Pembungkusan Struktural

Perlengkapan permukaan 19-pin, penutup pelindung logam anti interferensi

Antenna PCB bawaan, tidak perlu antena eksternal tambahan, menyederhanakan struktur keseluruhan

III. Perbedaan Cepat dari Model Seri yang Sama

Rentang suhu antena flash model

ESP32-C3-WROOM-02-N4 4MB PCB yang dipasang pada papan -40~85°C

ESP32-C3-WROOM-02-N8 8MB PCB yang dipasang pada papan -40 ~ 85 °C

ESP32-C3-WROOM-02U-N4 4MB antena U.FL eksternal -40 ~ 85 °C

ESP32-C3-WROOM-02-H4 4MB PCB board-mounted -40~105°C (suhu tinggi)

Keempat. Keuntungan Utama Produk

Arsitektur terbuka RISC-V, tidak ada biaya lisensi ARM, biaya yang lebih rendah dan kinerja biaya produksi yang lebih tinggi

Modul tunggal Wi-Fi + BLE, mendukung penggabungan Bluetooth, transmisi data nirkabel, jaringan mesh

Peripheral kaya: dapat langsung menghubungkan sensor, layar, motor, bus CAN, speaker audio

Konsumsi daya tidur yang sangat rendah, cocok untuk perangkat portabel bertenaga baterai lithium

Ukuran kompak, desain terlindung, mudah lulus sertifikasi untuk peralatan rumah tangga / elektromagnetik industri

Kerangka kerja pengembangan open-source resmi ESP-IDF dan Arduino dari LeCang, ambang pengembangan rendah

Lima Skenario Aplikasi Utama

1Smart Home (Skenario Penggunaan Maksimal)

Soket cerdas Wi-Fi, saklar, pengontrol pencahayaan, motor tirai

Terminal jaringan sensor suhu / kelembaban / infrared manusia / gas

Peralatan kecil cerdas: humidifier, purifier, dispenser air, mandi kaki

2. Otomatisasi Industri (Kompatibel - 40 ~ 85 ° C rentang suhu luas)

Terminal akuisisi nirkabel industri: mengumpulkan data tegangan, arus, kelembaban suhu, sensor gas (dipasangkan dengan SO-E2-960, sensor gas MSA yang sebelumnya Anda konsultasikan)

Gateway nirkabel bus CAN, pemantauan peralatan jarak jauh, 485 ke modul transmisi Wi-Fi

Transmisi data nirkabel untuk instrumen, unggahan data nirkabel untuk instrumen inspeksi

3. Elektronik Konsumen dan Perangkat Wearable

Gelang dual-mode Bluetooth/Wi-Fi, detektor kesehatan, timbangan

Pemutar suara nirkabel, speaker Bluetooth, perangkat audio I2S

Perangkat kendali jarak jauh, gerbang penyampaian inframerah

4. Internet of Things koleksi, peralatan keamanan

Kolektor daya rendah bertenaga baterai (monitor lingkungan lapangan, kelembaban suhu gudang)

Kontrol akses nirkabel, sensor alarm manusia, sub-board kamera

Perangkat bersama (power bank, papan komunikasi posisi berbagi sepeda)

5Pendidikan, pengembangan DIY

Internet of Things papan pengembangan pengajaran, proyek pembuat, platform eksperimen kontrol nirkabel
