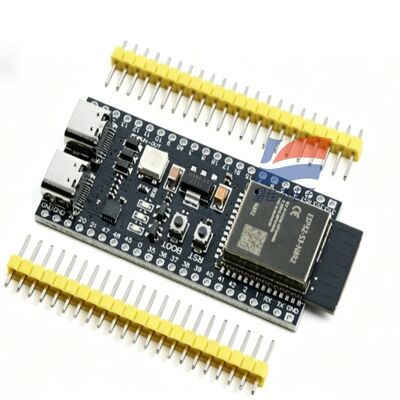

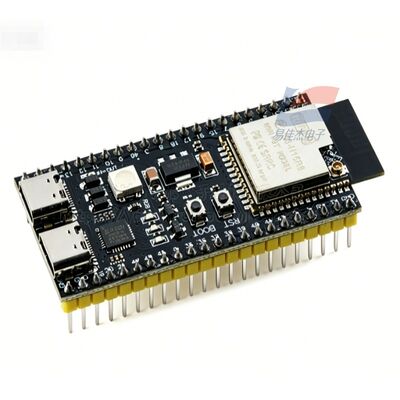

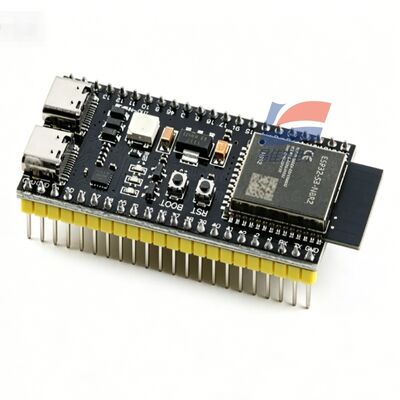

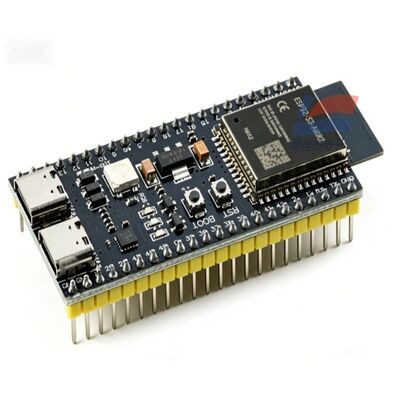

YJJ ESP32-S3-DevKitC-1-N16R8 Papan Pengembangan WiFi + Bluetooth Dual-Core MCU/AI Smart Device Dedicated

Deskripsi Produk:

YJJ ESP32-S3-DevKitC-N16R8 Papan Pengembangan - Dual-Core 32-Bit MCU AI Perangkat Pintar Kemampuan Bluetooth WIFI Nirkabel

Fitur:

I.Informasi Dasar

Interpretasi Model

ESP32-S3: Generasi baru chip kontrol utama dual-core dengan akselerasi vektor AI

DevKitC-1: Papan pengembangan tujuan umum standar, dengan semua pin terbuka, catu daya USB-C untuk diunduh

N16: 16MB Quad SPI Flash (penyimpanan model program / web / AI)

R8: PSRAM Oktal 8MB (cache super besar, penting untuk kamera / suara / inferensi AI)

Modul: ESP32-S3-WROOM-1-N16R8, dengan antena PCB terpasang

II. Parameter Perangkat Keras Inti

1. Pemrosesan Kontrol Utama (Keunggulan AI Core)

CPU: Dual-core 32-bit Xtensa LX7, kecepatan clock maksimum 240MHz

Perangkat Keras Eksklusif: Set instruksi vektor AI bawaan (ESP-NN), yang secara khusus mempercepat algoritma jaringan saraf, suara, dan gambar

Memori Bawaan: SRAM 512KB + ROM 384KB + memori kecepatan rendah 8KB RTC

Penyimpanan Eksternal: Flash 16MB + PSRAM oktal berkecepatan tinggi 8MB (memori kelas atas dari seri yang sama)

Konsumsi Daya Rendah: Tidur nyenyak hanya 5μA, mendukung siaga perangkat baterai jangka panjang

2. Komunikasi Nirkabel (Mode Ganda WiFi + BLE)

WiFi 2.4G

Standar: 802.11 b/g/n 1T1R, bandwidth 20/40MHz, puncak 150Mbps

Mode: STA/AP/Campuran, MQTT, HTTP, peningkatan jarak jauh OTA, layanan web

Bluetooth 5.0 BLE

Kecepatan: 125K/500K/1M/2Mbps, mendukung BLE Mesh, pemasangan siaran Bluetooth, audio Bluetooth

Koeksistensi Radio: Penjadwalan perangkat keras WiFi / Bluetooth, berfungsi tanpa gangguan

3. Sumber Daya Periferal (Semua pin terbuka, kompatibel dengan periferal AI)

GPIO: 36 I/O tujuan umum, 33 tersedia, semuanya mendukung penugasan ulang

Antarmuka Komunikasi: 3 UART, 2 I2C, SPI, audio I2S, TWAI (CAN2.0), USB OTG

Periferal Analog: 20 SAR ADC 12-bit, sensor suhu dalam chip

Multimedia: PWM Perangkat Keras, driver layar LCD, antarmuka DVP kamera, transceiver inframerah

Standar Onboard: USB-C (catu daya + unduh + port serial), lampu RGB WS2812 yang dapat diprogram, tombol reset / BOOT

4. Kelistrikan dan Lingkungan

Catu daya: masukan USB 5V, inti chip 3.3V

Suhu Operasional: -40℃ ~ +85℃, memenuhi standar peralatan industri

Dukungan Pengembangan: ESP-IDF, Arduino, MicroPython sepenuhnya open source, sangat kompatibel dengan firmware perangkat pintar AI

AKU AKU AKU. Nilai Inti Memori Super Besar N16R8 (Berbeda dari Versi Low-End N4/N8 Biasa)

Flash 16MB: Dapat menyimpan model suara offline, sumber daya statis web, beberapa firmware, sistem file besar, mendukung peningkatan OTA lengkap

PSRAM 8MB: Cache gambar/audio super besar, kelancaran gambar kamera, beberapa suara mikrofon, inferensi TensorFlow Lite AI

Flash 4MB biasa tanpa versi PSRAM tidak dapat menjalankan suara offline, pengenalan wajah, proyek kamera definisi tinggi, perangkat pintar AI harus dikonfigurasi dengan N16R8

IV. Kemampuan Inti AI (Fungsi Inti Perangkat Cerdas)

1. Interaksi Suara Offline (Kerangka Suara ESP-SR) Pengenalan kata bangun offline lokal (tidak memerlukan koneksi internet)

Pembatalan gema AEC, pengurangan kebisingan, pengenalan perintah suara kata kunci

Pengumuman suara offline berbahasa Mandarin/Inggris, dengan output audio speaker I2S

2. Visi mesin lokal (TFLite Micro)

Hubungkan ke kamera OV2640/OV5640, jalankan model ringan secara lokal:

Deteksi tubuh manusia, pengenalan wajah, klasifikasi objek, pengenalan tindakan

Cache PSRAM 8MB untuk gambar definisi tinggi, inferensi lokal latensi rendah, tidak perlu diunggah ke cloud

3. Konkurensi multitugas AI

Pembagian kerja dual-core: satu inti untuk jaringan nirkabel, satu inti untuk komputasi AI lokal, secara bersamaan mencapai interaksi suara + pengenalan kamera + kontrol perangkat IoT

5. Aplikasi arus utama (termasuk perangkat pintar AI)

1. Perangkat pintar AI / asisten suara offline (fokus utama)

Pengaktifan suara offline, kontrol suara lampu/soket/peralatan rumah tangga, pelaporan tanya jawab suara untuk data suhu/kelembaban/gas

Robot suara AI desktop, mesin suara pendidikan awal anak-anak, kontrol pusat rumah pintar offline

2. Peralatan kamera AI visual

Pengenalan wajah kontrol akses cerdas, alarm penginderaan tubuh manusia, pengenalan barang gudang, pemantauan hewan peliharaan

Inspeksi visual peralatan industri, unggahan nirkabel gambar deteksi gas (搭配 SO-E2-960, sensor gas MSA 1012121X)

3. Terminal IoT rumah pintar

Sakelar pintar, panel peredupan, gerbang pengumpulan suhu/kelembaban/gas, hubungan rumah penuh Bluetooth Mesh

Kontrol pusat layar sentuh, remote control universal inframerah (kontrol suara untuk AC / TV)

4. Pengumpulan data industri (kisaran suhu luas - 40~85℃)

Terminal pengumpulan nirkabel sensor gas, gerbang 485/CAN ke WiFi, pemantauan jarak jauh perangkat

Penggabungan data multi-sensor, alarm abnormal AI lokal (pengingat suara untuk gas berlebih)

5. Pencipta/pengembangan pendidikan

Kompetisi IoT Universitas, eksperimen pengajaran visual suara AI, platform pengembangan Python/MicroPython

Mobil suara, robot pengenalan gambar, perangkat pemantauan baterai berdaya rendah

6. Perlengkapan audio multimedia

Speaker dual-mode WiFi Bluetooth, pemutar suara offline, terminal pengurangan kebisingan rekaman
