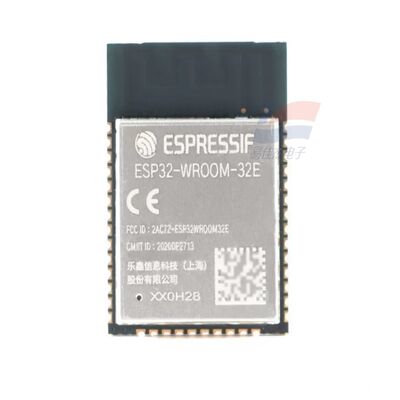

YJJ ESP32-WROOM-32E Modul WiFi Dual-Core & Bluetooth MCU - Modul Nirkabel LoT

Deskripsi produk:

YJJ ESP32-WROOM-32E Dual-Core WiFi & Bluetooth MCU Module - IoT Wireless Module

Fitur:

ESP32: Chip kontrol utama LX6 dual-core generasi pertama

WROOM-32: Seri modul nirkabel standar

E: Silikon V3 yang dioptimalkan (mengganti 32D lama, memperbaiki bug perangkat keras, peningkatan RF dan keamanan)

Antena: Antena PCB bawaan; akhiran UE = dengan soket antena eksternal U.FL

Versi Flash: N4 (4MB) / N8 (8MB) / N16 (16MB)

Versi R2 opsional: PSRAM 2MB built-in, cocok untuk suara dan image caching

II. Parameter Hardware Inti

1. Kontrol utama dan penyimpanan

CPU: Dual-core 32-bit Xtensa LX6, frekuensi diatur dari 80 hingga 240 MHz, domain daya independen dual-core

penyimpanan internal: 448KB ROM + 520KB SRAM + 16KB RTC SRAM

Flash: Standar 4MB, opsional 8MB/16MB SPI Flash

Model R2 kelas atas: PSRAM Octal 2MB tambahan (untuk suara dan kamera caching)

Koprosesor ULP bertenaga ultra rendah: secara independen mengumpulkan data sensor dalam mode tidur, standby tingkat micro-ampere untuk seluruh mesin

2. 2.4G WiFi + Bluetooth dual-mode WiFi

Standar: 802.11 b/g/n 1T1R, maksimal 150Mbps

Saluran operasi: 2412~2484MHz, mendukung STA/AP/Mixed, WiFi Mesh, upgrade jarak jauh OTA

Optimalisasi radio: 32E upgrade antena yang cocok sirkuit dibandingkan dengan 32D, koneksi simultan yang lebih stabil untuk beberapa perangkat

Bluetooth 4.2 (BR/EDR + BLE)

Mendukung BLE Mesh, Bluetooth broadcast pairing, SBC audio encoding, AFH frekuensi hopping anti-interferensi

Dapat bekerja secara bersamaan dengan WiFi dan Bluetooth, tidak ada konflik dalam perencanaan koeksistensi radio perangkat keras

3Sumber daya perifer (hingga 26 GPIO)

Semua matriks GPIO dapat digunakan kembali secara bebas, perangkat keras terintegrasi:

Komunikasi: 3 UART, I2C, SPI, audio I2S, TWAI (CAN2.0), SDIO

Analog: 8 12-bit SAR ADC, 2 8-bit DAC, sensor sentuh kapasitif

Kontrol: 16 LED PWM, PWM khusus motor, transceiver inframerah, pulsa counter, watchdog perangkat keras

Mendukung ekspansi periferal kartu SD untuk penyimpanan kapasitas besar

4. Listrik, ukuran dan lingkungan

Sumber daya: 3,0 ~ 3,6V (biasanya 3,3V)

Ukuran: 18 × 17,5 × 3,2 mm, 38pin standar SMD permukaan mount, logam pelindung tutup

Suhu operasi: versi standar - 40°C~+85°C; versi suhu tinggi hingga - 40°C~+105°C

Tingkat ketahanan kelembaban: MSL3, mendukung produksi massal pengelasan aliran balik

Sertifikasi: Bluetooth BQB, Frekuensi radio FCC/CE, RoHS

III. Titik peningkatan 32E dibandingkan dengan inti 32D sebelumnya

Chip upgrade V3 silikon: memperbaiki anomali startup kristal, crash cache PSRAM, bug pemutusan Bluetooth

Peningkatan keamanan: mendukung Secure Boot V2, enkripsi perangkat keras Flash, cocok untuk perangkat jaringan komersial

Optimalisasi radio: gangguan anti-elektromagnetik yang lebih kuat, peningkatan signifikan dalam stabilitas WiFi dari perangkat dengan kandang logam

Perangkat lunak sepenuhnya kompatibel: definisi pin tetap tidak berubah, dapat langsung diganti pin-to-pin dengan 32D, tidak perlu memodifikasi PCB

Stabilitas pasokan: Espressif terutama mempromosikan model produksi massal, 32D secara bertahap dihentikan, proyek baru lebih memilih 32E

IV. Perbedaan sederhana dari Tabel ESP32-S3 / ESP32-C3

Model Posisi Inti Perbedaan Utama

ESP32-WROOM-32E General IoT Module Dual-core LX6, tidak ada akselerasi perangkat keras AI, peripheral lengkap, rasio biaya-kinerja tinggi

ESP32-C3-WROOM-02 Murah Minimal IoT RISC-V single-core, ukuran yang lebih kecil, hanya cocok untuk jaringan sensor sederhana

ESP32-S3-WROOM-1 AI Voice / Vision Spesialisasi Dual-core LX7 dengan instruksi vektor AI, mendukung kamera DVP, PSRAM besar

V. Skenario Aplikasi Umum

1Smart Home (Skenario Paling Umum)

Soket cerdas, saklar dinding, kontrol pencahayaan RGB, motor tirai, gerbang sensing suhu / kelembaban / manusia; Bluetooth pairing + Wi-Fi remote control, full-house Mesh linkage.

2.485/CAN ke Wi-Fi gateway nirkabel, pemantauan jarak jauh peralatan industri

3Alat audio, alat suara

Bluetooth WiFi dual-mode speaker, terminal pengumuman suara, pengenalan suara sederhana, pemutar MP3; Versi PSRAM dapat cache aliran audio.

4. Otomatisasi Industri

Perekam data industri, pengumpulan status peralatan, pemantauan online suhu/kelembaban/tekanan, ekspansi nirkabel PLC, node pengumpulan IoT rumah kaca pertanian;kisaran suhu yang luas -40~85°C cocok untuk lokakarya / di luar ruangan.

5. Elektronik Konsumen dan Perangkat Pembuat

Mobil yang dikendalikan jarak jauh WiFi, skala elektronik, detektor kesehatan, perangkat bersama (baterai pengisian daya / kabinet penyimpanan), papan pembelajaran pengembangan Arduino / ESP-IDF.

6Keamanan dan Pemantauan Daya Rendah

Pemantauan lingkungan luar ruangan bertenaga baterai, perekam suhu/kelembaban gudang, pengontrol akses, perangkat alarm penginderaan manusia; mode tidur nyenyak selama berbulan-bulan baterai.

Spesifikasi:
