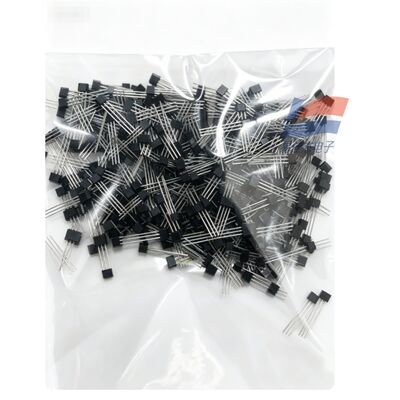

YJJ A1101EUA-T Single-pole Digital Hall Switch Dengan Silk-Screened 01E Elektronika Otomotif

Deskripsi Produk:

YJJ A1101EUA-T Sakelar Aula Digital Tiang Tunggal dengan Elektronik Otomotif 01E Berlapis Sutra

Fitur:

I.Informasi Dasar

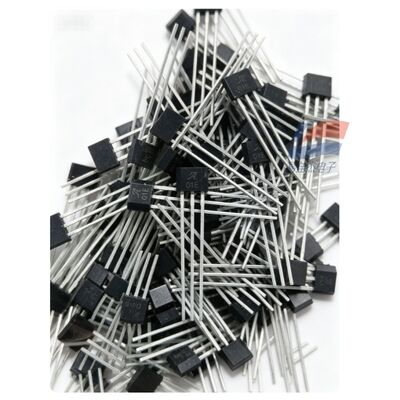

Nama model lengkap: A1101EUA-T, layar sutra 01E
Paket: SIP-3 lubang tembus 3-pin (steker pin panjang setara TO92)
Jenis perangkat: Sakelar Hall satu kutub kontinu (output digital), hanya merasakan kutub S (kutub selatan) magnet
Integrasi internal: Sirkuit penstabil tegangan, elemen Hall, penguat sinyal, pemicu Schmitt, transistor keluaran saluran terbuka NMOS
Sertifikasi: Kelas otomotif AEC-Q100, perlindungan lingkungan RoHS, anti-interferensi ESD/EMC tinggi, perlindungan baterai terbalik
II. Parameter Listrik Inti (kondisi operasi standar 25℃)
1. Tabel Karakteristik Listrik Catu Daya
Nilai Spesifikasi Parameter
Tegangan suplai pengoperasian VCC 3,8 V ~ 24 V DC (kompatibel dengan kontrol industri 5V/12V/24V/catu daya otomotif)
Tegangan penahan maksimum ±30V (perlindungan koneksi terbalik bawaan dan perlindungan lonjakan arus)
Arus operasi statis tipikal 7,5 mA
Waktu penyalaan penyalaan ≤ 4 μs, medan magnet dapat dideteksi segera setelah penyalaan
2. Tabel parameter pemicu medan magnet (kinerja magnet inti).
Penjelasan Nilai Khas Parameter
Titik Pemicu Kerja BOP (penutupan kutub S) 175Gs (17,5 mT) Output ditarik rendah dan konduksi ketika medan magnet ≥ 175Gs
Release Point BRP (magnet jauh) 45Gs (4,5 mT) Output terputus dan memiliki resistansi tinggi ketika medan magnet < 45Gs
Jendela Histeresis Magnetik BHYS 130Gs Mencegah jitter medan magnet terpicu secara tidak benar
Deteksi Polaritas Kutub tunggal, hanya merespon kutub S sedangkan kutub N magnet tidak ada respon
3. Parameter Keluaran
Struktur Keluaran: Saluran terbuka N (kolektor terbuka), harus menggunakan resistor pull-up atas
IOUT Arus Tenggelam Maksimum: 25 mA, dapat langsung menggerakkan LED, relay kecil
Penurunan Saturasi (konduksi pada 20mA): Khas 215 mV, maksimum 400 mV
Arus Kebocoran di Luar Negara: ≤ 10 μA
4. Lingkungan dan Suhu
Suhu Pengoperasian: -40 ℃ ~ +85 ℃ (kisaran suhu lebar tingkat kendaraan)
Suhu Penyimpanan: -55 ℃ ~ +150 ℃
Bahan Paket: Kemasan plastik resin epoksi hitam, tahan terhadap getaran dan kelembapan
AKU AKU AKU. Keunggulan Produk Inti
Tegangan lebar 3.8 ~ 24V, cocok untuk perangkat konsumen 5V, industri 24V, sistem otomotif 12V;
Kalibrasi kemasan pabrik menghilangkan penyimpangan suhu tegangan injeksi, titik pemicu stabil di seluruh rentang suhu;
Deteksi waktu nyata terus menerus, tanpa penundaan tidur, langsung merespons gerakan magnet;
Beberapa perlindungan bawaan: perlindungan koneksi terbalik, tegangan lebih, ESD, EMC kuat terhadap gangguan motor;
Tidak ada kapasitor bypass eksternal, rangkaiannya sangat sederhana;
Kemasan SIP pin panjang DIP, nyaman untuk penyolderan manual, produksi plug-in;
Solid-state tanpa kontak mekanis, masa pakai lebih dari satu miliar kali, tanpa keausan, tanpa percikan api.
IV. Tujuan Aplikasi Khusus
1. Elektronik Otomotif (skenario tingkat otomotif utama)
Deteksi posisi kursi, deteksi penutupan kunci pintu/belakang/jendela;
Sensor perpindahan gigi transmisi, batas posisi akselerator/throttle;
Wiper, batas perjalanan sunroof, deteksi di tempat senjata pengisian energi baru.
2. Peralatan Otomasi Industri
Sakelar batas magnetik di tempat piston katup silinder/elektromagnetik;
Sabuk penggergajian, penghitung kecepatan putaran roller, deteksi keberadaan benda kerja logam;
Pintu lemari, alarm penutupan magnetik pintu pelindung keselamatan;
Kipas, pengumpulan kecepatan putaran rotor motor, penghitungan pulsa.
3. Peralatan Rumah Tangga dan Rumah Pintar
Deteksi magnetik penutup pintu mesin cuci, deteksi sakelar pintu kulkas;
Induksi magnetik tabrakan penyedot debu, tangki air/kotak debu deteksi di tempat;
Filter pemurni air terpasang, deteksi penutupan tutup penanak nasi;
Pengisapan magnetik kunci pintu pintar di tempat penginderaan.
4. Elektronik Konsumen, Peralatan Instrumentasi
Penutup flip bank daya, kompartemen headset Bluetooth membuka deteksi bangun;
Printer, penutup pemindai, identifikasi di tempat kotak habis pakai;
Flowmeter, meteran air / meteran gas penghitungan pulsa magnetik;
Identifikasi hisap magnetik kompartemen baterai instrumen genggam.
5. Keamanan dan Penyimpanan
Alarm magnetik pintu, lemari penyimpanan, pemantauan status pintu brankas;
Kehadiran material jalur perakitan induksi magnetik, penghitungan penyortiran.
