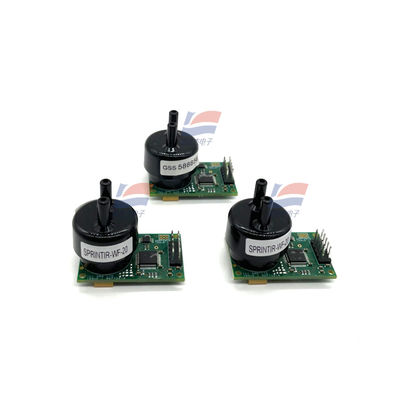

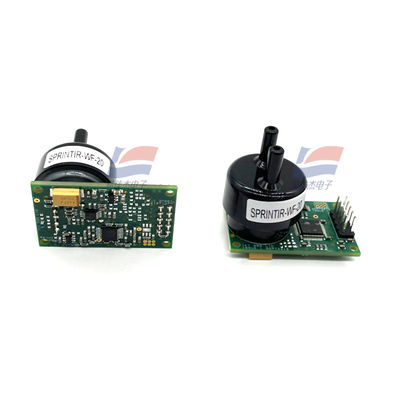

YJJ SprintIR-6S-20 NDIR Non-dispersive Infrared CO2 Carbon Dioxide Sensor 0-20% Peralatan Medis

Deskripsi produk:

YJJ SprintIR-6S-20 NDIR Non-Dispersive Infrared CO2 Carbon Dioxide Sensor 0-20% untuk Peralatan Medis

Fitur:

I. Informasi Dasar

Model: SprintIR-6S-20

Merek: GSS (UK Gas Sensing Solutions)

Gas yang terdeteksi: CO2 (karbon dioksida)

Prinsip deteksi: Sumber LED solid-state NDIR (Non-dispersive Infrared)

Metode pengambilan sampel: Jenis aliran (pompa jalur gas untuk asupan gas)

Spesifikasi kisaran: 0 - 20% CO2 (200,000 ppm) Tabel

Parameter Teknis Proyek

Jangkauan pengukuran 0 - 20% CO2

Keakuratan pengukuran ± ((70 ppm + 5% pembacaan)

Resolusi 10 ppm

Data Refresh Rate 20Hz (output 20 set data per detik)

Pembacaan pertama yang valid < 0,5 s, pemanasan sebelumnya < 30 s

Kesalahan non-linier < 1%FS

Fungsi bawaan Zeroing otomatis

Kisaran tekanan 500 - 2000 mbar

Koefisien tekanan 0,13% bacaan / mbar

Masa pakai > 15 tahun

Tabel Parameter Listrik

Indikator Proyek

Tegangan catu daya 3,25 - 5,5VDC, direkomendasikan 3,3V

Rata-rata arus operasi < 12mA, puncak 33mA

Konsumsi daya keseluruhan 35mW

Antarmuka komunikasi TTL UART output digital serial

Kondisi Lingkungan

Suhu operasi: 0 °C ~ + 50 °C

Kelembaban: 0 - 95% RH (tidak ada uap air kondensasi)

Suhu penyimpanan: -30°C ~ +70°C

Dimensi mekanik

Diameter luar probe: Φ23,8mm, tinggi 24mm

Nozzle udara: Nozzle udara tabung ganda, kompatibel dengan pengambilan sampel pompa selang fleksibel

Berat: Probe 7,5g, total dengan PCB 16g

III. Keuntungan produk

Respon ultra-tinggi kecepatan: 20Hz frekuensi tinggi pengambilan sampel, sempurna menangkap bentuk gelombang pernapasan, adalah arus utama medis kecepatan tinggi CO2 probe;

LED inframerah solid-state, tidak ada penuaan filamen, umur jauh melebihi NDIR jenis bola lampu tradisional;

Kamar gas 2mL yang sangat kecil, volume mati yang kecil, penggantian jalur gas yang cepat, cocok untuk pengambilan sampel bypass;

UART output digital, tidak perlu untuk amplifikasi analog, chip tunggal langsung membaca konsentrasi;

Ruang optik berlapis emas, tahan terhadap gangguan uap air, stabilitas dasar jangka panjang.

IV. Aplikasi utama

1Peralatan medis (aplikasi inti)

Ventilator, mesin anestesi pemantauan karbon dioksida (EtCO2) akhir pasang surut;

Penguji fungsi paru-paru, gerobak metabolisme, peralatan latihan kardiopulmonal;

Kamar pernapasan hewan eksperimen, alat pemantauan anestesi hewan.

2Penelitian dan deteksi fisiologis

analisis gas untuk pengujian kebugaran fisik gerakan manusia;

Percobaan pelacakan konsentrasi cepat jalur gas dinamis;

Pemantauan dinamis CO2 di inkubator biologis.

3Industri dan industri kemasan

Deteksi gas online untuk kemasan atmosfer yang dimodifikasi (MAP);

Pemantauan cepat konsentrasi CO2 dalam gas pemadam kebakaran;

Kromatografi gas, modul analisis jalur gas dari instrumen distribusi gas dinamis.
