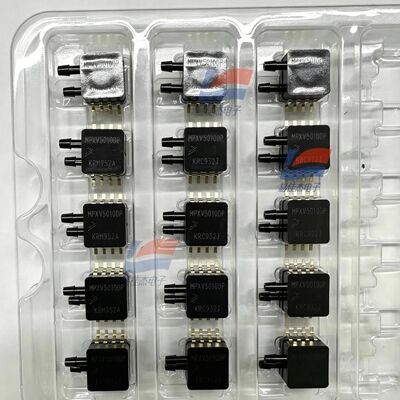

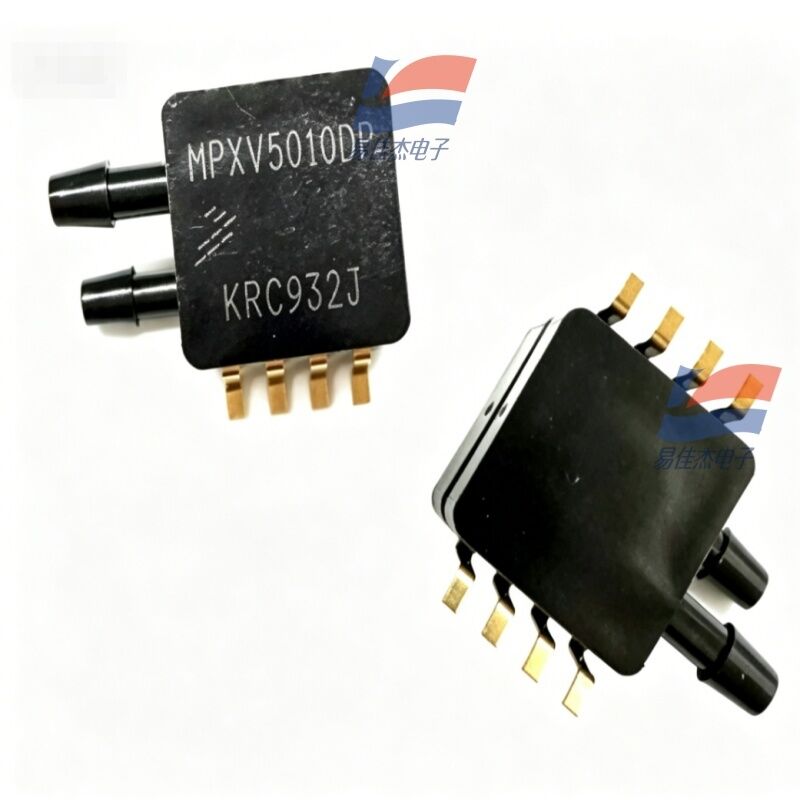

YJJ MPXV5010DP Sensor Tekanan Diferensial 0-10kPa HVAC dan Aplikasi Medis

Deskripsi Produk:

YJJ MPXV5010DP 0-10kPa Sensor Tekanan Diferensial HVAC dan Aplikasi Medis

Fitur:

I. Parameter Inti

1. Rentang Tekanan

Tipe Pengukuran : Tekanan Diferensial (Differential), Dual Inlet P1-P2

Kisaran: 0 - 10 kPa (0 - 1,45 PSI, sekitar 1000 mm kolom air)

Kelebihan Beban Maksimum: 40 kPa

Tekanan Kerusakan: 100 kPa

2. Output Listrik (Diperkuat, dengan Kompensasi Suhu)

Catu Daya: 4,75 - 5,25 VDC (catu daya sistem mikrokontroler chip tunggal standar 5V)

Tegangan Output: 0,2 V (0 kPa) - 4,7 V (skala penuh 10 kPa), Output Tegangan Analog Linier

Sensitivitas: 450 mV/kPa

Waktu Respons: ≤ 1 ms

Akurasi: Kesalahan total dalam seluruh rentang suhu 0 - 85℃ ≤ ±5% FS, Dikalibrasi pabrik, Sirkuit kompensasi suhu terintegrasi pada chip, Tidak memerlukan sirkuit pengkondisian eksternal

3. Lingkungan dan Struktur

Suhu Pengoperasian: -40℃ ～ +125℃

Paket: Penyisipan Langsung SIP-6, Nosel Udara Kait Ganda (diameter luar φ3,3 mm), Terhubung ke Tabung Karet Silikon

Sedang: Hanya cocok untuk udara kering dan bersih, tidak cocok untuk cairan, gas korosif

Pin: 1 = VCC 5V; 2 = GND; 3 = Keluaran Analog; 4/5/6 = Pin Mengambang

II. Interpretasi Surat Model

MPXV: Seri dengan amplifikasi sinyal on-chip + kompensasi suhu

5010: Kode Rentang 0 - 10 kPa

DP: Tekanan Diferensial = Tipe Tekanan Diferensial Port Ganda (dua port tekanan, mengukur perbedaan tekanan antara dua titik)

AKU AKU AKU. Aplikasi Utama

1. Industri Ventilasi HVAC (Paling Umum Digunakan)

Pengukuran perbedaan tekanan sebelum dan sesudah kipas, pengukuran tekanan statis saluran

Pemantauan penyumbatan filter: Peningkatan perbedaan tekanan sebelum dan sesudah filter menunjukkan bahwa filter tersumbat

Kontrol tekanan ruangan bersih, bengkel bebas debu, pemantauan volume udara ventilasi

2. Peralatan Medis

Pengukuran perbedaan tekanan aliran udara pada ventilator, mesin anestesi

Pengukuran aliran udara pada instrumen pengujian fungsi paru

Pengumpulan tekanan untuk sistem kontrol tekanan udara di tempat tidur rumah sakit

3. Pengukuran dan Pengendalian Industri

Pengukuran kecepatan angin dengan tabung pitot (dikombinasikan dengan tekanan diferensial untuk menghitung kecepatan angin)

Pengukuran aliran gas kecil (Throttling + Konversi Tekanan Diferensial ke Laju Aliran)

Pemantauan tekanan negatif kipas angin, pompa vakum

Pemantauan tekanan alat analisa gas

4. Peralatan dan Peralatan Rumah Tangga

Deteksi tekanan ketinggian air di mesin cuci

Kontrol tekanan loop tertutup pada pompa udara kecil

Pengujian sesak udara, peralatan pengujian tekanan mikro
