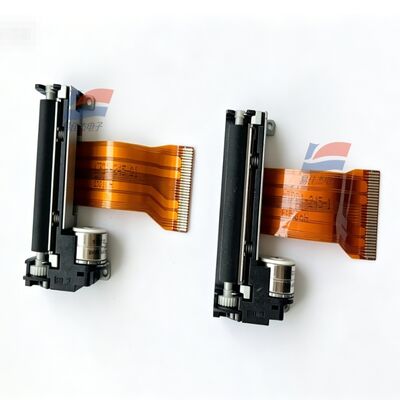

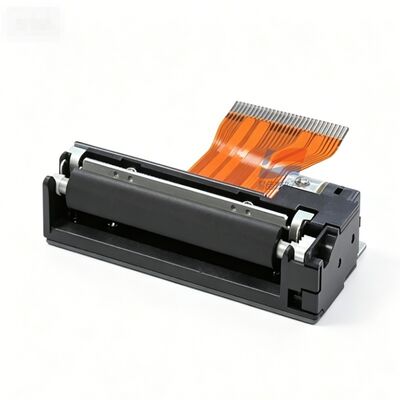

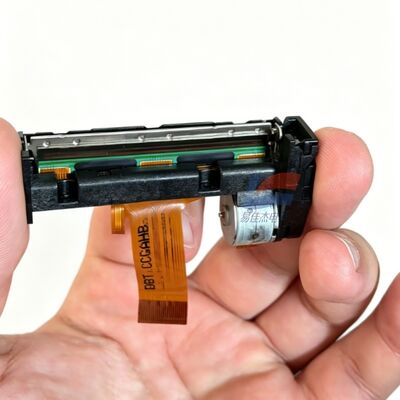

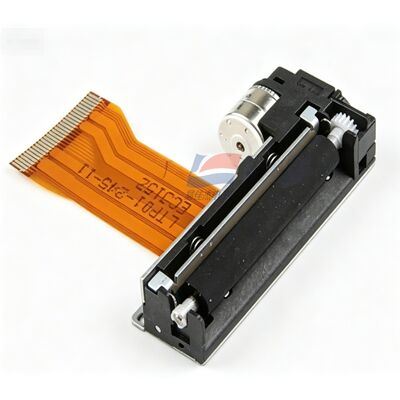

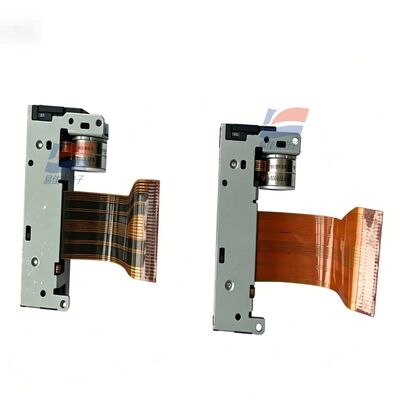

YJJ LTP01-245-C1 3.0 - 4.2V Tekanan Rendah Instrumen Medis Kepala Pencetakan Termal Tanpa Pasokan Kertas

Deskripsi Produk:

YJJ LTP01-245-C1 3.0 - 4.2V Instrumen Medis Tegangan Rendah Kepala Cetak Termal Tanpa Sakelar Pembukaan/Penutupan Poros Umpan Kertas

Fitur:

I.Informasi Dasar

Model: LTP01-245-C1 (Produk Instrumen Seiko Asli)

Tipe: Inti printer termal horizontal (lebar kertas 2 inci, 58 mm)

Akhiran C1: Tidak memiliki sakelar deteksi pembukaan poros umpan kertas, hanya mempertahankan deteksi suhu kepala termal dan deteksi fotolistrik kekurangan kertas

Alternatif yang kompatibel: Fujitsu FTP628MCL101, mekanisme ATP201 domestik

II. Spesifikasi Inti Pencetakan

Metode pencetakan: Pencetakan baris matriks titik termal

Poin baris dan kolom tunggal: 384 poin / baris

Resolusi: Horizontal 8 titik/mm, vertikal 16 titik/mm

Lebar kertas: 58mm (toleransi 0~-1mm)

Lebar pencetakan efektif: 48mm

Kecepatan pencetakan maksimum: 75mm/s

Jarak langkah pengumpanan kertas: 0,0625mm

Poin maksimum pemanasan sinkron: 64 poin

Jalur pengumpanan kertas: Pengumpanan berbentuk busur, struktur pengumpanan kertas sederhana

AKU AKU AKU. Konfigurasi Sensor Deteksi

Deteksi suhu kepala termal: termistor bawaan

Deteksi kekurangan kertas: Sensor fotolistrik reflektif

Deteksi pembukaan/penutupan poros umpan kertas: Tidak ada (versi C1 berbeda dari model dengan sakelar)

IV. Parameter Catu Daya Listrik

1. Dua catu daya independen

Tegangan kontrol logika Vdd: 3.0~3.6V / 4.75~5.25V (pilih salah satu)

Tegangan penggerak kepala / motor pemanas Vp: 4,75~9,5V DC

2. Arus puncak

Arus puncak kepala cetak: 3,76A (9,5V, 64 titik dipanaskan secara bersamaan)

Arus puncak motor stepper: 0,6A

3. Antarmuka kabel: kabel FPC fleksibel 30Pin

V. Umur dan Parameter Lingkungan

Umur pencetakan

Total umur pulsa pemanas: 100 juta pulsa

Masa pakai jalur kertas: 50km (menggunakan kertas termal asli yang memenuhi syarat dari pabrik)

Suhu pengoperasian: 0℃ ~ +50℃

Suhu penyimpanan: -20℃ ~ +70℃

Kelembapan pengoperasian: 20%~80% RH, tanpa kondensasi

VI. Dimensi Fisik dan Berat

Dimensi keseluruhan (tidak termasuk tonjolan): 69,8 × 32,7 × 15,3 mm

Berat bersih keseluruhan: sekitar 44g

Struktur: Dasar logam + roda gigi logam, pembuangan panas yang stabil

VII. Peralatan yang Berlaku

Mesin POS genggam, peralatan pengujian medis, perekam portabel, pencetakan tiket kecil untuk instrumen industri, terminal kendaraan, printer kasir portabel
