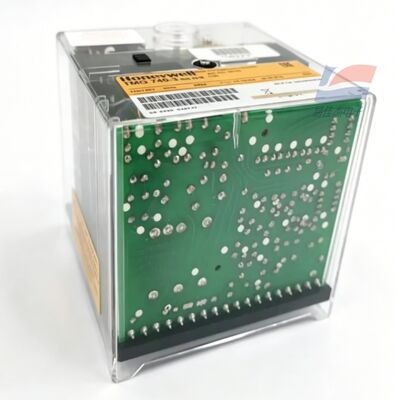

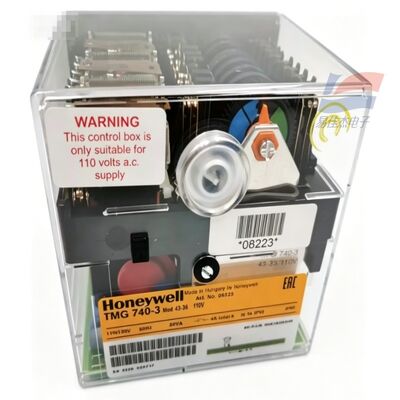

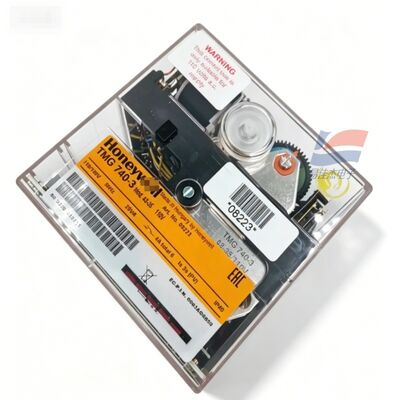

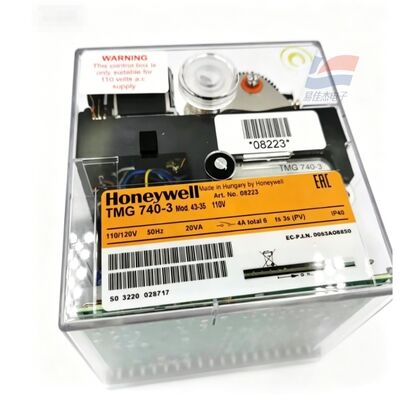

YJJ TMG740-3 TMG 740-3 Satronic Combustion Controller Kontroler Program Ignition untuk pembakar bahan bakar

Deskripsi produk:

YJJ TMG 740-3 Satronic Combustion Controller Controller Program Ignition untuk pembakar bahan bakar

Fitur:

I. Informasi dasar pabrik asli

TMG740-3 adalah pengontrol pembakaran minyak-gas tipe udara paksa bertenaga tinggi dengan kotak kontrol yang dapat diprogram keamanan.Ini biasanya disebut sebagai pengontrol pembakaran / pengontrol program kontak di industri.

Segmentasi dan klasifikasi model lengkap

Format model lengkap: TMG 740-3 Mod.XX-XX, di mana Mod mewakili parameter waktu.

Mod.32-32 Nomor pesanan: 08211U

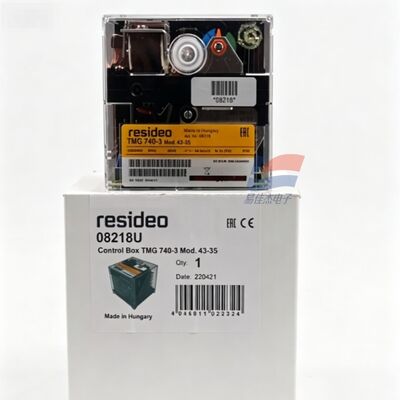

Mod.43-35 Nomor pesanan: 08218U (dalam persediaan tersedia di pasar hingga maksimum)

Mod.13-53 Nomor pesanan: 08223U

Posisi produk

Cocok untuk mesin pembakaran bahan bakar ganda gas / bahan bakar yang diatur proporsional, mesin pemanas udara panas dengan tenaga langsung; jenis blowers paksa,sesuai dengan standar keamanan pembakaran Eropa EN298.

Deskripsi Status

II. Parameter Teknikal Listrik dan Waktu Inti

1. Spesifikasi Power Supply

Tegangan kerja: AC220 ~ 240V (-15% ~ + 10%), 50Hz (kompatibel dengan 40 ~ 60Hz)

Konsumsi daya keseluruhan: sekitar 15VA

Fuse: 10A cepat / 6A lambat

Daya keluar maksimum dari satu terminal: 4A, total output mesin: 6A

Tingkat perlindungan: IP44, suhu lingkungan instalasi: -20°C ~ +60°C

Total berat mesin (termasuk dasar): 1100g

2Tabel Kompatibilitas Deteksi Api (Samaan untuk Tiga Jenis Detektor)

Metode deteksi Sensitivitas pemicu Batas atas jarak kabel

Ion probe ionisasi 1.6μA kawat biasa 50m / kawat terlindung 100m

UV ultraviolet phototube 70μA kawat biasa 100m / kawat terlindung 200m

Infrared IR berkedip probe 5μA (batas untuk 2 lampu LED menyala) Sama dengan ion probe

3. Urutan kalibrasi (Mod. 43-35 model arus utama)

Waktu pra-blowing: 43 s (ventilasi paksa dengan peredam udara terbuka penuh)

Waktu pra-penyinaran: 3s tetap

Interval deteksi keamanan katup keselamatan: 5s (jendela kontak keamanan, timeout mengunci mesin jika terjadi kerusakan)

Kesalahan penguncian: Kehilangan nyala api, tekanan udara yang tidak cukup, kegagalan probe UV semua mengunci secara otomatis, perlu mengatur ulang secara manual

4. Struktur perangkat keras

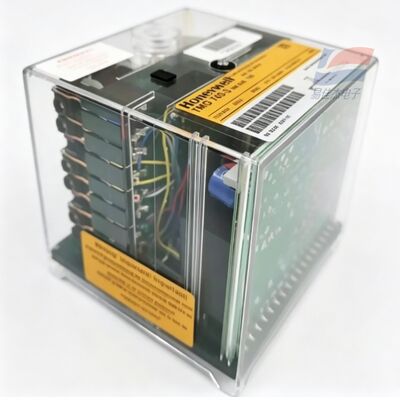

Casing tahan api transparan, blok terminal dasar plug-in

Mekanisme penentuan waktu motor sinkron internal, 16 saklar cam, trafo, indikator LED status kesalahan (5 tingkat tampilan intensitas api)

Panel depan dengan tombol reset + lampu indikator alarm kesalahan, jumpers bawah dapat dikonfigurasi untuk saklar tekanan udara, logika pemantauan kontak

III. Skenario peralatan yang berlaku

Mesin pembakar gas / bahan bakar bertenaga tinggi, boiler, generator uap industri

Mesin pengering cat, oven udara panas, pemanas udara langsung

Peralatan pemanasan industri dengan api dua tahap / pengaturan proporsional, peralatan pengolahan panas tungku

Unit pembakaran dual-gas dual-bahan bakar
