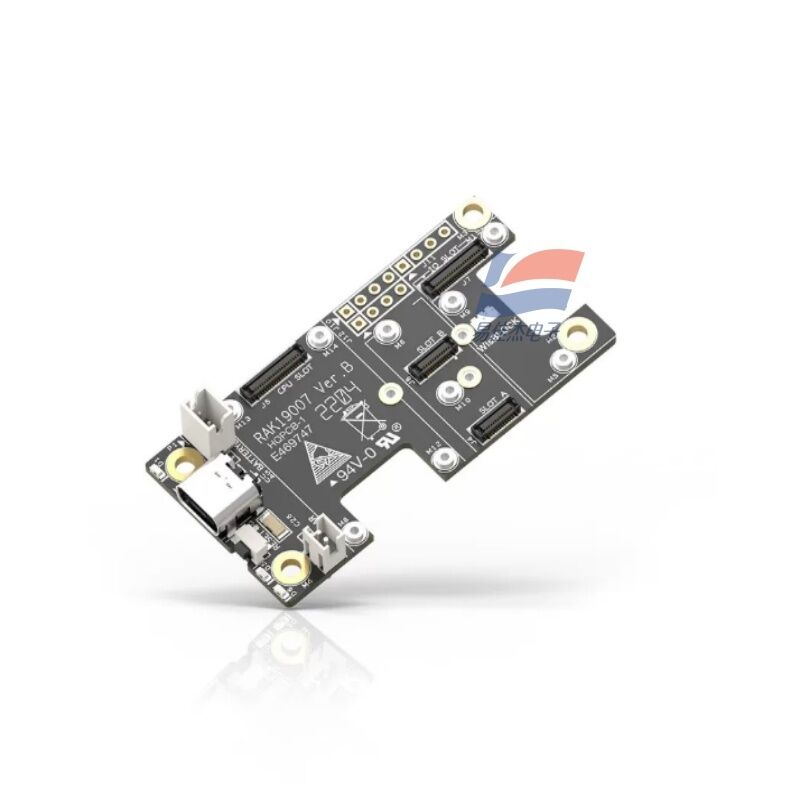

YJJ RAK19007 WisBlock Base Board 2nd Gen - Evaluation Board Pengembangan Modul Dasar

Deskripsi Produk:

YJJ RAK19007 Papan Dasar WisBlock Generasi Kedua - Papan Pengembangan Modul Dasar Papan Evaluasi

Fitur:

I. Ikhtisar Dasar
RAK19007 adalah papan evaluasi universal/papan pengembangan dasar RAK WisBlock generasi kedua, menggantikan RAK5005-O yang lama. Ini adalah pembawa seluruh solusi IoT modular LoRaWAN, yang digunakan untuk menampung pengontrol inti WisBlock, berbagai sensor, pemosisian GNSS, modul ekspansi IO, menyediakan catu daya, pengisian daya, port serial, dan kemampuan ekspansi bus. Ini adalah basis standar untuk pengembangan prototipe cepat dan node berdaya rendah di luar ruangan. RAKwireles... .
II. Parameter Perangkat Keras Inti
1. Ukuran dan Struktur Fisik
Ukuran: 60mm × 30mm, PCB kompak ultra-tipis
Instalasi: 4 lubang pemasangan sekrup M2.5, dapat langsung dipasang ke dalam selungkup

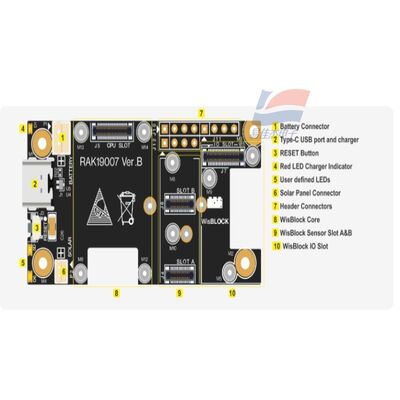

Tata Letak Slot:
CORE Slot (40Pin): 1 jalur, instal modul inti WisBlock (seperti RAK4631, RAK11200, RAK3172 dll. Inti LoRa)
Slot Sensor A/B/C: 3 jalur, mendukung modul sensor kecil standar 10mm (kelembaban suhu, gas, fotolistrik, akselerasi, dll.)
Slot D (slot ukuran besar): 1 jalur, kompatibel dengan modul besar 23mm (pemosisian GNSS RAK12500, modul seluler 4G/NB-IoT)
Optimalisasi generasi kedua: Modul GNSS yang dimasukkan ke slot D tidak menempati posisi sensor lain, sehingga memecahkan masalah konflik ruang pada generasi pertama. RAKwireles...
Metode Instalasi: Modul dapat dipasang di bagian atas dan bawah pelat dasar dengan orientasi mana pun
2. Sistem Catu Daya (Keunggulan Inti)
Beberapa input catu daya
USB-C 5V: Pengunduhan program, debugging port serial, pengisian daya baterai litium
Bantalan kelelawar: catu daya baterai polimer lithium tunggal 3.7V
Bantalan surya: masukan panel surya 5V, pengisian daya mandiri di luar jaringan
Chip manajemen pengisian baterai lithium bawaan, secara otomatis berhenti mengisi daya saat penuh
Dua output daya 3.3V:
VDD: catu daya konstan, terus menerus memasok daya ke kontrol utama Inti
3V3_S: dapat dinonaktifkan secara perangkat lunak (dikontrol oleh pin IO2), menyuplai daya ke 4 slot sensor secara independen, memutus periferal untuk mengurangi konsumsi daya secara signifikan selama tidur
Output maksimum 750mA untuk pengaturan tegangan 3.3V, memenuhi persyaratan untuk pengoperasian beberapa sensor secara bersamaan
Konsumsi daya statis saat tidur sangat rendah, cocok untuk node pemantauan jangka panjang dengan baterai di alam liar
3. Sumber Daya Antarmuka
USB Type-C: pembakaran firmware, log port serial, pengisian daya semuanya dalam satu
Pin ekspansi eksternal (2.54mm): memimpin tombol unduh BOOT, beberapa GPIO, I2C perangkat keras, UART perangkat keras, dapat dihubungkan secara eksternal dengan perangkat eksternal (sakelar fotolistrik LTH-1550-01, relai, layar)
Tombol yang dipasang di papan: tombol reset, tombol boot BOOT
Bus: bus I2C/SPI/UART terpadu di dalam pelat dasar, semua slot berkomunikasi secara otomatis satu sama lain, tidak perlu kabel manual
4. Spesifikasi Lingkungan
Suhu pengoperasian: -40℃ ~ +85℃, suhu luas kelas industri
Lingkungan pengembangan yang kompatibel: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
Standar perlindungan lingkungan: RoHS
AKU AKU AKU. Fungsi Inti dan Penggunaan
1. Evaluasi Prototipe Internet of Things LoRaWAN Cepat (Tujuan Utama)
Dikombinasikan dengan WisBlock Core (RAK4631/RAK3172) untuk dengan cepat membangun node pemantauan area luas berdaya rendah, tidak perlu merancang catu daya, pengisian daya, papan adaptor sensor, plug-and-play:
Pemantauan lingkungan: kelembaban suhu, tekanan udara, CO2, kombinasi sensor gas
Lokasi aset: Slot D menyisipkan modul GNSS, digunakan sebagai pelacak luar ruangan
Koleksi industri: saklar fotolistrik, getaran, gerbang pelaporan data sensor level cair
