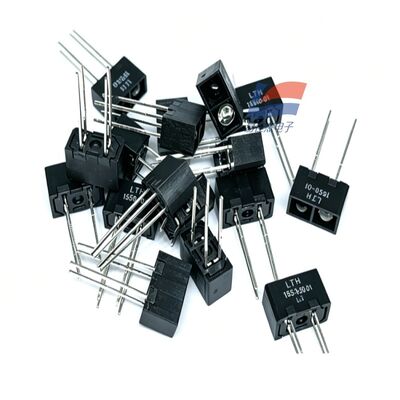

YJJ LTH-1550-01 sensor fotoelektrik saklar fotoelektrik saklar reflektif

Deskripsi Produk:

YJJ LTH-1550-01 Sensor Fotolistrik - Sakelar Fotolistrik - Sakelar Fotolistrik Reflektif - Digunakan pada Peralatan Otomatis

Fitur:

I. Informasi Produk Dasar
Merek: LITEON (pabrik asli Taiwan)
Model: LTH-1550-01
Jenis: Sensor Fotolistrik Reflektif (Interrupter Fotolistrik Reflektif)
Paket: DIP4 Surface Mount 4-pin, pitch standar 2,54mm
Jarak Penginderaan Standar: 3,81mm (Rentang Deteksi Optimal)
Sertifikasi: Sesuai dengan standar lingkungan RoHS, cocok untuk elektronik industri/konsumen
II. Prinsip Struktur Internal
Terintegrasi dua komponen dalam satu unit:
LED Pemancar Inframerah 940nm (Memancarkan Cahaya Inframerah)
Fototransistor NPN (Menerima Pantulan Cahaya Inframerah)
Jendela emisi dan penerimaan disusun searah dan berdampingan. Ketika suatu objek memasuki jangkauan deteksi 3,81mm, cahaya inframerah dipantulkan ke tabung penerima, transistor bekerja, level berubah, mencapai deteksi kehadiran non-kontak. Cangkang hitam hadir dengan struktur peneduh, tahan terhadap gangguan cahaya liar lingkungan.
AKU AKU AKU. Parameter Listrik Inti
Membatasi Nilai Nilai
Meja
Spesifikasi Parameter
Arus Maju LED Jika Maksimum 60mA
Tegangan Balik LED Vr 5V
LED Forward Drop Vf Khas 1.2V
Ic Arus Kolektor Fototransistor Maksimum 20mA
Tegangan Kolektor-Emitor Vceo 30V
Suhu Pengoperasian -25℃ ~ +85℃
Suhu Penyimpanan -55℃ ~ +110℃
Karakteristik Listrik
RKT Rasio Transfer Saat Ini: 50% ~ 600%
Kecepatan respons cepat, cocok untuk penghitungan kecepatan tinggi, deteksi posisi
Output Open-Loop Kolektor NPN, dapat langsung dipasangkan dengan mikrokontroler chip tunggal IO

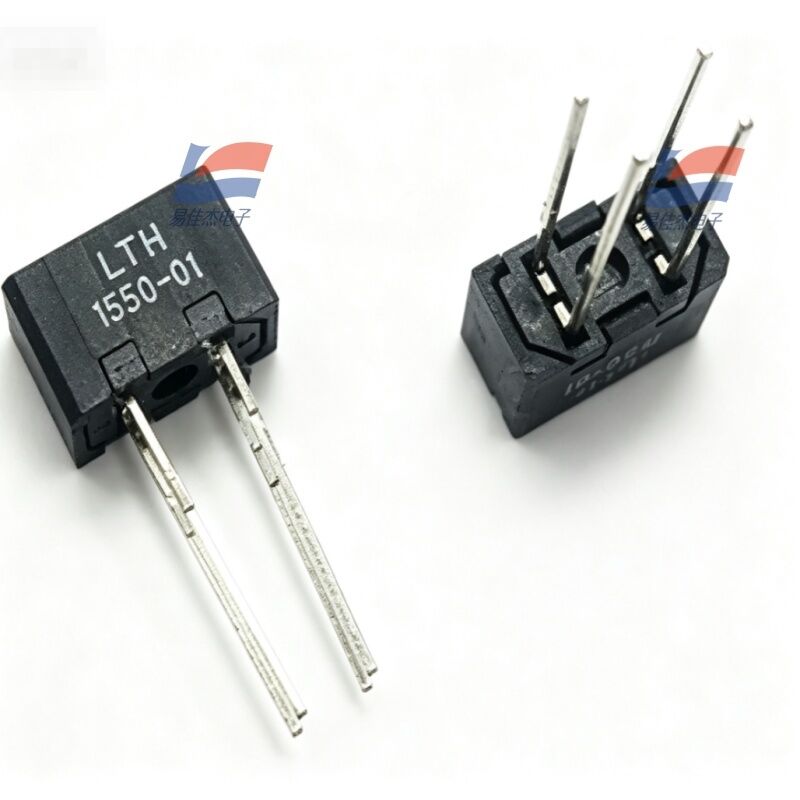

IV. Definisi 4-Pin (Karakter yang Dicetak Dilihat dari Bawah, Pin dari Kiri ke Kanan)
Pin 1: Anoda LED (LED+)
Pin 2: Katoda LED (LED- / GND)
Pin 3: Emitor Fototransistor (E, Common Ground GND)
Pin 4: Kolektor Fototransistor (C, Output Sinyal)
Skema Pengkabelan Sederhana (ESP32 / Umum Mikrokontroler Chip Tunggal)
LED + Terhubung ke Resistor Pembatas Arus 220Ω hingga 3.3V/5V; LED - Terhubung ke GND
Fototransistor E Terhubung ke GND; Kolektor C Terhubung ke IO dengan Resistor Pull-Up 10K
Ketika sebuah objek mendekat, IO mengeluarkan level rendah; tidak ada objek yang levelnya tinggi
V. Keunggulan Inti Produk
Kalibrasi pabrik terintegrasi, tidak perlu penyesuaian manual jalur cahaya, plug-and-play
Tidak ada kontak mekanis, masa pakai jauh melebihi saklar mikro mekanis
Ukuran ringkas, pemasangan di permukaan ke PCB, cocok untuk pemasangan internal pada perangkat kecil
Cangkang peneduh hitam, tidak terpicu dalam pencahayaan dalam ruangan, cahaya alami lemah
Operasi rentang suhu yang luas, kompatibel dengan peralatan industri, peralatan kantor, peralatan kecil
VI. Skenario Aplikasi Khas
Peralatan Kantor: Deteksi kertas, penghitungan kertas, deteksi kertas macet pada printer / mesin fotokopi
Peralatan Otomasi: Deteksi ada dan tidaknya, deteksi posisi batas jalur perakitan kecil
Perangkat Keras Cerdas: Deteksi pintu tempat penyimpanan, deteksi pembukaan tutup tong sampah, deteksi level cairan sederhana
Peralatan Keuangan: ATM, pengakuan mata uang kertas kasir, penghitungan tagihan
