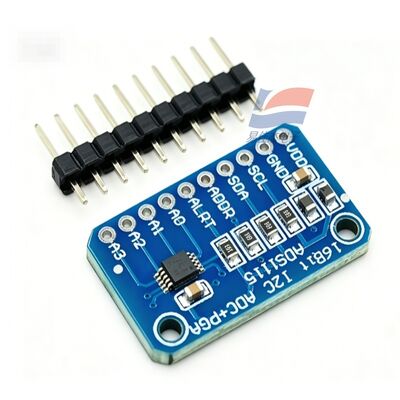

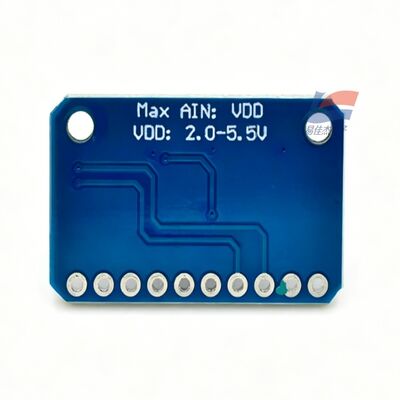

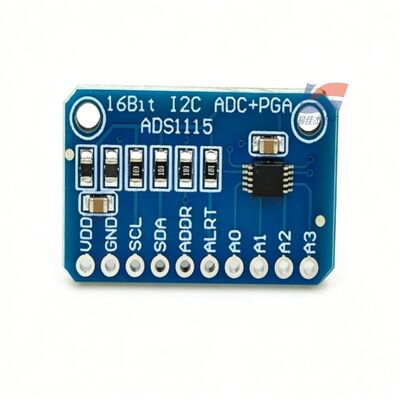

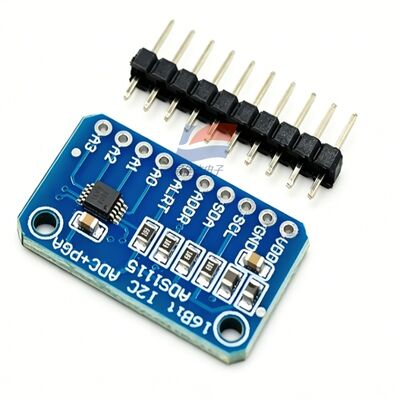

YJJ ADS1115 16-Bit High-Precision Analog-to-Digital Converter ADC Development Board Modul 4 Saluran

Deskripsi Produk:

YJJ ADS1115 Modul Papan Pengembangan ADC Konverter Analog-ke-Digital Presisi Tinggi 16-Bit 4 Saluran

Fitur:

Resolusi: 16-bit, tidak ada kehilangan data
Tegangan LSB minimum (PGA = 16, FS = ±0,256V): 8μV
Non-linearitas integral INL: ±0,5 LSB
Rasio penolakan mode umum CMRR: DC tipikal 100dB, frekuensi listrik 50/60Hz 105dB (mode 8SPS kecepatan rendah)
Dapatkan penyimpangan suhu: 5~7 ppm/℃
Referensi internal penyimpangan rendah bawaan, tidak memerlukan sumber referensi eksternal
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (default) / 250 SPS / 475 SPS / 860 SPS (maksimum)
Kecepatan rendah 8SPS: optimal untuk meredam kebisingan listrik
860SPS kecepatan tinggi: akuisisi sinyal dinamis cepat
VIII. Parameter Catu Daya Listrik
Tegangan catu daya (tegangan analog/digital sama): 2.0V ~ 5.5V, kompatibel dengan mikrokontroler 3.3V/5V
Operasi saat ini:
Mode konversi berkelanjutan: tipikal 150μA
Mode tidur konversi tunggal: mati otomatis setelah konversi selesai, konsumsi daya rata-rata yang sangat rendah di seluruh perangkat
Konsumsi daya tipikal: 0,3mW
Rentang tegangan analog masukan: 0V ~ VDD (ujung tunggal)
IX. Antarmuka Digital I2C
Kompatibel dengan I2C standar, kecepatan maksimum 400kHz
4 alamat perangkat keras yang dapat dipilih (pin ADDR terhubung ke sakelar VDD/GND/SDA/SCL), hingga 4 chip ADS1115 dapat dihubungkan pada satu bus
Komparator digital bawaan: ambang batas atas dan bawah yang dapat disesuaikan, output interupsi pin ALERT, bangunkan MCU saat pemicu tegangan lebih/kurang tegangan
X. Ukuran Paket (3 jenis pemasangan permukaan utama)
X2QFN-10 (IRUGR): 2.0mm × 1.5mm × 0.4mm, volume ultra-kecil, sensor yang dapat dipakai / mikro
SOT-10 (DYN): 2.9mm × 2.8mm × 0.6mm, pemasangan di permukaan umum
VSSOP-10 (IDGSR): 3.0mm × 4.9mm, ramah untuk penyolderan manual
XII. Lingkungan Operasi
Suhu pengoperasian: -40℃ ~ +125℃
Suhu penyimpanan: -60℃ ~ +150℃
Kelembaban: 0~95% RH, tanpa kondensasi
Sesuai RoHS
XIII. Fungsi Bawaan Utama
Referensi tegangan presisi tinggi internal
Osilator jam internal, tidak memerlukan kristal eksternal
PGA penguatan yang dapat diprogram, mencakup sinyal lebar mikrovolt hingga 5V
MUX multiplekser analog 4 saluran
Komparator tegangan digital + keluaran interupsi
Mode hemat daya konversi tunggal, lebih disukai untuk node bertenaga baterai

Spesifikasi:
