YJJ WisLink PLC LX200V30 Evaluation Board Power Line Communication (PLC) Modul untuk PLC + LoRa Hybrid Networking

Deskripsi produk:

YJJ WisLink PLC LX200V30 Evaluation Board - Power Line Communication (PLC) module untuk jaringan hibrida PLC + LoRa

Fitur:

I. Gambaran Produk
1. Modul inti LX200V30
SoC kontrol utama: Qualcomm QCA7420 Broadband Power Line Carrier Chip
Metode modulasi: OFDM Orthogonal Frequency Division Multiplexing
Protokol standar: IEEE1901, HomePlug AV Internasional Universal PLC Broadband Standard
Media Transmisi: Power Line, Twisted Pair, Coaxial Cable, ketiga media ini kompatibel
EVB pendamping: WisPLC PRO Evaluation Board (LX200V30 EVB), digunakan untuk pengujian cepat, pengembangan prototipe, dan verifikasi solusi
II. Parameter Kinerja RF & Komunikasi
Tingkat Lapisan Fisik
Tingkat PHY Maksimum: 500Mbps; Hasil Bisnis Nyata Sekitar 400~460Mbps (RAKwireles...)
Band Frekuensi Operasi
2~68MHz (Kompatibel dengan CATV Wired Television Band, tidak ada interferensi); Umumnya direkomendasikan 2~30MHz untuk mengurangi interferensi (Rakwireles...)
Jarak transmisi (lingkungan kabel yang ideal)
AC Power Line: maksimal 300m
Pasangan bengkok (Lini Telepon / Kabel Jaringan): Maksimum 600m
Kabel koaksial: maksimal 2000m (RAKwireles...)
Kemampuan konfigurasi jaringan
Jaringan tunggal Hingga 7 modul LX200V30 dapat dipasang, Jaringan Otomatis, Daya Konfigurasi Nol Siap
Enkripsi Keamanan
Dibangun dalam 128-bit AES Hardware Enkripsi untuk mencegah data menguping, penyalahgunaan (RAKwireles...)
Anti Interferensi
Kompatibilitas elektromagnetik C4 kelas industri, kompatibel dengan konverter frekuensi, mesin las, motor, dll. Skenario pasokan listrik kebisingan yang kuat; Jitter keterlambatan rendah < 1,8 ms
III. Spesifikasi Modul Hardware (Modul LX200V30)
Ukuran: 40mm × 30mm, Modul Stamp Pin Standar
Bus Antarmuka
Antarmuka Ethernet MII (Sambungkan ke MCU/PHY)
2.54mm Header Pin Standar untuk Power Supply, GPIO, Lampu Indikator Status
Persyaratan pasokan listrik (sisi modul)
Dual Power Supply: 3.3V DC (Chip Core) + 12V DC (PLC Line Drive Transformer), Keduanya harus didukung pada saat yang sama
Indikator Status GPIO
PWR: Lampu Indikator Daya
ETH: Ethernet Link / Data Blinking
PLC: Power Line Link / Data berkedip
Jangkauan suhu operasi
Operasi: -40°C ~ +85°C
Penyimpanan: -40°C ~ +85°C
Konsumsi Daya
Standby: Sekitar 120mA; Transmisi beban penuh: 220~280mA; Beban tinggi menyarankan menambahkan Heat Sink

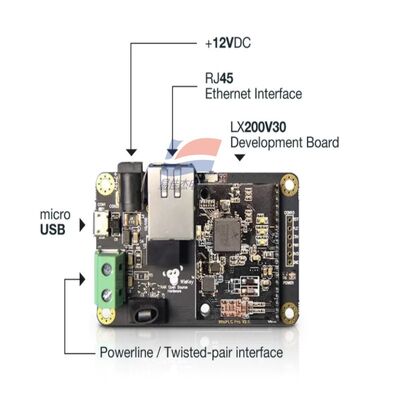

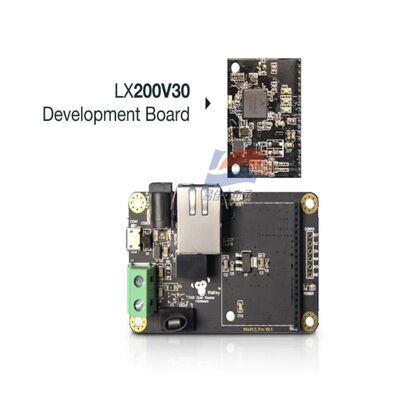

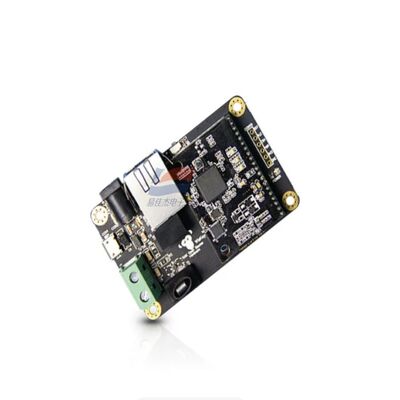

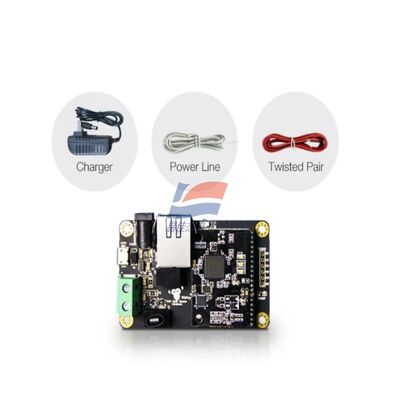

IV. Konfigurasi Lengkap LX200V30 EVB Evaluation Board (Basis Board WisPLC PRO)
1. Power Supply Interface (Dua Metode Power Supply)
Soket arus searah DC: Input adaptor DC 12V (Disarankan)
Micro USB 5V: Hanya Debugging Power Supply, Tidak Bisa Mengemudi PLC Full Power
Papan dasar dibangun di step-up sirkuit, secara otomatis menghasilkan 3.3V + 12V dual power supply yang dibutuhkan oleh modul
2. Antarmuka Bisnis Eksternal
RJ45 Gigabit Ethernet Port: Sambungkan ke Komputer, Gateway, RAK4630/4631 LoRa Node
Blok Terminal Hijau: Output Kopling Lini Daya (Sambungkan Daya Utilitas 220V / Bus DC Tegangan Rendah)
Pasangan Twisted Reserved, Soket Soldering Kabel Koaksial, Bisa Langsung Uji Transmisi Multimedia
3. Debug Interface
UART Serial Port: Wislink-cli Command Line Tool, View Link Quality, Modify Frequency Band, OTA Firmware Upgrade
Dip Switch: Quick Switch dari PLC Frequency Band, Networking Mode
LED terintegrasi tiga warna: Tampilan waktu nyata dari status Power, Ethernet, Power Line Link
4Ukuran Mekanis Papan Evaluasi PCB: Sekitar 75mm × 50mm, dengan 4 lubang pemasangan ukuran Φ3
Skenario aplikasi khas
Situs industri: Ganti kabel listrik asli dengan kabel jaringan, dan gunakan jaringan hibrida PLC + LoRa (dengan gateway RAK4630/RAK5146)
Fotovoltaic / stasiun pengisian: Transmisi data berkecepatan tinggi untuk bus DC
Pemantauan keamanan: Gunakan listrik bangunan untuk mengirimkan video kamera definisi tinggi
Bangunan pintar, pemantauan energi, meter pintar, jaringan peralatan medis
Pengembangan prototipe peralatan: Verifikasi cepat solusi komunikasi saluran listrik menggunakan papan evaluasi EVB
