YJJ RAK5146 PiHAT Concentrator Module Cocok untuk LoRaWAN untuk pengumpulan data sensor

Deskripsi Produk:

Modul Konsentrator PiHAT YJJ RAK5146 Cocok untuk LoRaWAN untuk Pengumpulan Data Sensor

Fitur:

I. Daftar Komponen
Perlengkapan standar meliputi:

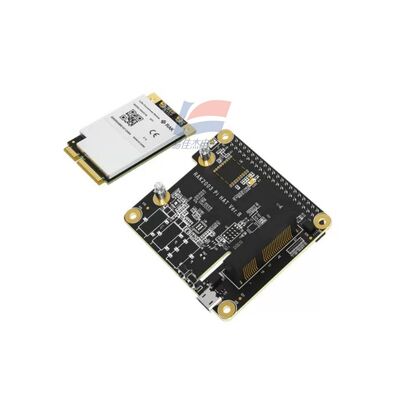

Modul konsentrator RAK5146 mPCIe LoRa (baseband SX1303)

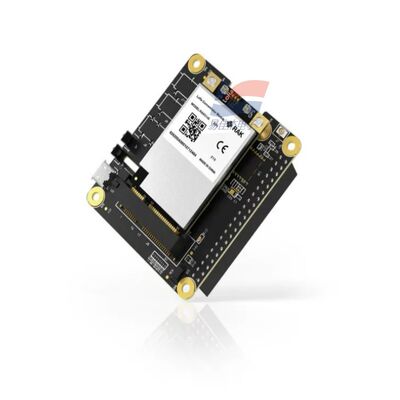

Papan adaptor RAK2287/RAK5146 PiHAT (Topi Raspberry Pi 40Pin)
Antena bawaan MHF LoRa
Antena GPS MHF (termasuk versi GPS)
Tiang tembaga, kit sekrup pengikat
II. Parameter Perangkat Keras Papan Adaptor PiHAT
1. Model Raspberry Pi yang kompatibel
Raspberry Pi 3B+/4B (header pin standar 40Pin), tidak kompatibel dengan Pi Zero/5 (catu daya/perbedaan pin)
2. Antarmuka dan catu daya
Soket wanita: GPIO standar 40Pin Pi
Slot: 52Pin Mini PCIe (penyisipan lurus untuk modul RAK5146)
Konversi daya: DC-DC bawaan, input Raspberry Pi 5V ke 3.3V untuk modul konsentrator
Tautan komunikasi: SPI (transmisi data), UART (port serial GPS), GPIO (kontrol reset/siaga, sinkronisasi waktu PPS)
3. Spesifikasi mekanis
Ukuran: 65mm × 55mm × 18mm
Berat: 22,7g
Instalasi: 4 tiang tembaga ditumpuk di atas Raspberry Pi
AKU AKU AKU. Parameter Modul Konsentrator Inti RAK5146 SX1303
1. Inti Radio Pita Dasar
Chip utama: baseband gateway Semtech SX1303 LoRa + 2 buah front-end SX1250 RF
Kemampuan demodulasi saluran:
Detektor paket LoRa 8×8 saluran
Demodulasi 8 saluran SF5~SF12, demodulasi 8 saluran SF5~SF10
1 demodulasi LoRa kecepatan tinggi (125/250/500kHz) + 1 demodulasi FSK
Demodulasi paralel hingga 16 paket data terminal secara bersamaan
2. Kinerja RF
Daya transmisi: Maksimum 27dBm
Sensitivitas penerimaan: -139dBm @ SF12, BW125kHz
Mendukung pita frekuensi global (pilih versi yang sesuai saat memesan):
CN470 (domestik 433/470), EU868, US915, AS923, AU915, KR920, IN865, RU864
Antarmuka antena: 2 soket UFL/MHF (antena LoRa + antena GPS)
Fungsi opsional: Pemantauan saluran LBT, stempel waktu Fine Timestamp dengan presisi tinggi
3. GPS (versi opsional)
GNSS multi-mode ZOE-M8Q bawaan, keluaran pulsa kedua PPS untuk sinkronisasi dan pemosisian waktu gateway
4. Catu Daya Listrik
Tegangan modul: 3.0V ~ 3.6V (khas 3.3V)
Konsumsi daya selama transmisi: 510~515mA
Konsumsi daya selama menerima siaga: 70~100mA
Suhu pengoperasian: -40℃ ~ +85℃
5. Antarmuka Komunikasi
Kit ini kompatibel dengan PiHAT untuk antarmuka SPI; ada juga versi USB RAK5146 yang tersedia untuk dipilih
6. Formulir
Ukuran kartu standar Mini PCIe, ketebalan 5.5mm
IV. Perangkat Lunak dan Penerapan Gateway
Gambar resmi yang telah dikompilasi sebelumnya: Berdasarkan sistem Raspbian, LoRa Packet Forwarder bawaan
Platform integrasi: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT, dll. server LoRaWAN standar Metode penerapan: Membakar gambar ke kartu SD, login SSH untuk mengonfigurasi pita frekuensi dan alamat server
Sinkronisasi waktu: Pengaturan waktu perangkat keras GPS PPS, tidak ada GPS yang tersedia, gunakan NTP jaringan untuk sinkronisasi
V. Skenario aplikasi yang umum
Taman / rumah kaca / area pabrik gerbang lokal LoRaWAN
Pengumpulan data sensor (dipasangkan dengan node RAK4630/4631

Spesifikasi:
