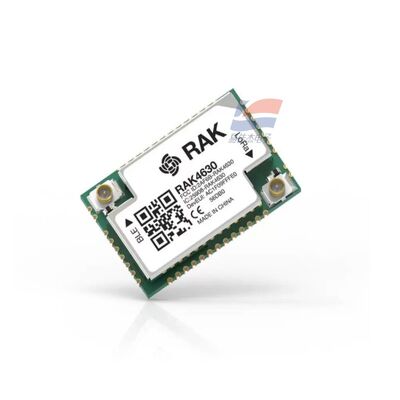

YJJ RAK4630 NRF52840 SX1262 Yang digunakan untuk LoRaWAN adalah LoRa+Bluetooth Module

Deskripsi Produk:

YJJ RAK4630 NRF52840 SX1262 Yang digunakan untuk LoRaWAN adalah Modul LoRa+Bluetooth

Fitur:

Pemosisian Dasar
RAK4630 adalah modul mode ganda pemasangan permukaan SMT bergaya stempel, dengan nRF52840 internal (kontrol utama BLE5.0) + radio LoRa SX1262;
RAK4631 adalah papan jadi dengan alas, dan chip intinya adalah RAK4630. Inti hardware keduanya sama persis, hanya kemasan/basisnya saja yang berbeda. RAKwireles... .
Firmware RUI3 AT pra-instal default mendukung port serial/Bluetooth Low Energy (BLE) untuk mengirim perintah AT, tanpa memerlukan kompilasi dan pengembangan yang rumit.
1. Kontrol Utama MCU (BLE inti nRF52840)
Inti: ARM Cortex-M4F 32-bit, dengan FPU perangkat keras untuk operasi floating-point
Frekuensi: 64MHz
Penyimpanan: Flash 1MB + RAM 256KB
Keamanan: Perangkat Keras CryptoCell, dengan enkripsi AES/ECDH/SHA
Periferal: RTC 32,768kHz, koil NFC-A, USB2.0 kecepatan penuh
2. Parameter Radio Bluetooth BLE 5.0 (2.4GHz)
Standar protokol: BLE5.0, mendukung BLE Mesh, Jarak Jauh (jarak jauh), kecepatan tinggi 2Mbps, NFC-A
Pita frekuensi: 2402~2480MHz
Daya transmisi: -20dBm ~ +4dBm, dengan penyesuaian langkah 4dB
Sensitivitas penerimaan:
1Mbps: -95dBm
Mode jarak jauh 125kbps: -103dBm
Tingkat kecepatan: 2Mbps / 1Mbps / 500kbps / 125kbps
Antarmuka antena: soket IPEX4 ganda (antena BLE independen, antena LoRa independen, impedansi 50Ω)
Konsumsi daya BLE yang khas
Siaran TX (0dBm) ≈ 4,8mA
Penerimaan siaga ≈ 1mA
Tidur nyenyak seluruh perangkat 2.0~4.23μA (bangun RTC)
3. Radio LoRa SX1262 (Jarak Jauh Sub-GHz)
Perbedaan versi band
RAK4630 (Kiri): 433~470 MHz (CN470 domestik)
RAK4630(T): 779~923 MHz (EU868/US915/AS923)
Protokol: LoRaWAN 1.0.3, LoRa P2P titik-ke-titik
Daya transmisi: Tingkatkan hingga + 22dBm
Sensitivitas penerimaan: Minimum - 148dBm, total anggaran tautan 170dB
Bandwidth: Dapat disesuaikan dari 7,8kHz hingga 500kHz, dengan osilator kristal kompensasi suhu TCXO presisi tinggi bawaan
Konsumsi daya LoRa: Transmisi daya penuh ≈ 14,5mA, penerimaan berkelanjutan ≈ 14,5mA
4. Parameter Catu Daya Listrik
Tegangan pengoperasian: 2.0V ~ 3.6V (sistem baterai lithium 3.7V, - suplai langsung 5V)
Catu daya yang disarankan: baterai litium 3.3V LDO / 3.7V
Arus tidur: Khas 4,23μA, minimum 2,0μA (waktu bangun RTC)
Arus puncak: Transmisi daya penuh LoRa ≈ 14,5mA, puncak BLE <5mA
USB: VBUS 5V hanya untuk pemrograman, debugging catu daya, bukan untuk catu daya jangka panjang seluruh perangkat
5. Antarmuka Perangkat Keras (stempel 44Pin)
Port serial: 2 UART perangkat keras (perintah AT, komunikasi sensor)
I2C: 2 kelompok I2C, kompatibel dengan sensor oksigen LOX-02, sensor tekanan MPXHZ6115
SPI: SPI berkecepatan tinggi (Flash eksternal, layar)
ADC: 3 input analog 12-bit (tegangan baterai, kumpulan sensor analog)
GPIO: 8 IO tujuan umum, mendukung bangun interupsi eksternal
USB: Bantalan sinyal USB mikro
NFC: Pin antena NFC mengarah keluar
Debugging: antarmuka debugging unduhan SWD
6. Dimensi Mekanik dan Lingkungan
Bentuk: Stempel modul pemasangan permukaan SMT Dimensi: 15mm × 23mm × 3mm
Pin: bantalan ongkos kirim 44-pin, pengelasan pemasangan permukaan
Suhu pengoperasian: -40℃ ~ +85℃
Suhu penyimpanan: -40℃ ~ +85℃
Kelembaban: 0 - 95% RH, tanpa kondensasi
VIII. Firmware dan Pengembangan
Firmware default: RUI3, set instruksi AT fungsi penuh (UART/BLE/USB dapat dikirim)
Pengembangan sekunder: Mendukung Arduino, PlatformIO, RUI3 API untuk firmware khusus
Peningkatan OTA: OTA nirkabel BLE, pembakaran lokal USB
Sertifikasi: kepatuhan CE, FCC, RoHS, KC
Aplikasi yang umum
Node sensor bertenaga baterai (dipasangkan dengan sensor oksigen / tekanan), pemantauan rumah kaca pertanian, pengumpulan daya rendah industri, perangkat portabel genggam, konfigurasi lokal ponsel BLE + unggahan jarak jauh LoRa, sub-node gerbang daya rendah IoT
