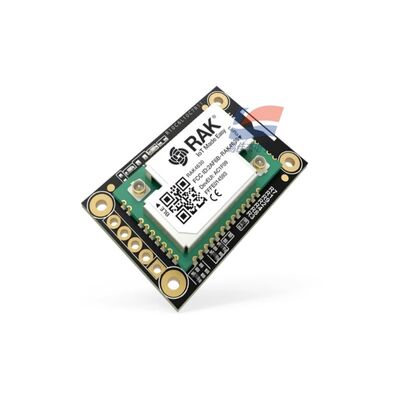

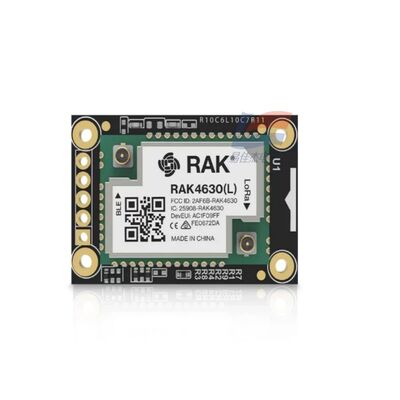

YJJ RAK4631 Modul Inti BLE Nordic NRF52840 Mendukung LoRa SX1262 untuk Pemantauan Daya Rendah Industri

Deskripsi produk:

YJJ RAK4631 Nordic NRF52840 BLE Core Module Mendukung LoRa SX1262 untuk Industrial Low-Power Monitoring

Fitur:

RAK4631 WisBlock Dual-Mode Core Module Deskripsi Parameter Lengkap
Posisi modul: nRF52840 BLE5.0 + SX1262 LoRaWAN terintegrasi papan inti WisBlock,dibagi menjadi versi standar RAK4631 (soket IPEX antena eksternal) dan RAK4631-R (antena bawaan + firmware RUI3), perangkat keras sama sekali hanya firmware yang berbeda.
1. MCU Kontrol Utama (BLE Core nRF52840)
Core: 32-bit ARM Cortex-M4F, dengan hardware FPU untuk operasi floating-point
Frekuensi: 64MHz
Storage: 1MB Flash + 256KB RAM
Keamanan: Unit enkripsi CryptoCell built-in, mendukung enkripsi perangkat keras AES, ECDH, SHA, dll.
Papan perangkat periferal: 32.768kHz RTC kristal osilator, NFC-A tag kumparan, kecepatan penuh USB2.0 perangkat / OTG Nordic Sem...
2. BLE 5.0 Parameter Kunci Radio (2.4GHz)
Protocol Stack: BLE 5.0 (BLE Mesh, Long Range, 2Mbps kecepatan tinggi), NFC-A, kompatibel dengan Zigbee/Thread
Daya Transmisi: -20 ~ +4dBm, 4dB langkah disesuaikan
Menerima Sensitivitas:
1Mbps BLE: -95dBm
125kbps Long Range Mode: -103dBm
Tingkat: 2Mbps / 1Mbps / 500kbps / 125kbps
Antena:
RAK4631: IPEX4 eksternal 2.4G antena soket
RAK4631-R: PCB board built-in BLE antenna
BLE Konsumsi Daya Tipikal:
BLE Broadcast TX (0dBm): ~4.8mA
BLE Standby Reception: ~ 1mA
Deep Sleep: 2μA (seluruh mesin)
3. LoRa SX1262 Parameter Radio (Sub-GHz)
Perbedaan Versi Band Frekuensi:
RAK4631 (L): 433~470MHz (China 433M)
RAK4631 ((H): 779 ̊923MHz (EU868/US915/AS923)
Protokol: LoRaWAN 1.0.2/1.0.3, LoRa Point-to-Point P2P
Daya Transmisi: Modus Boost maksimum + 22dBm
Sensitivitas Penerimaan: Rendah hingga - 148dBm, anggaran link 170dB
Bandwidth: 7,8 kHz ~ 500 kHz disesuaikan, terintegrasi TCXO oscillator kristal suhu-kompensasi (stabilitas suhu luas)
Konsumsi Daya LoRa:
22dBm Transmisi: ~14.5mA
Menerima Pemantauan: ~ 14.5mA
Mode Tidur Sama dengan Seluruh Mesin 2μA
4. Parameter Pasokan Listrik
Tegangan Operasi: 2.0V ~ 3.6V (sistem baterai Li-ion 3.7V, tidak dapat langsung 5V catu daya)
Sumber Daya yang direkomendasikan: Baterai Li-ion 3.3V / 3.7V (dipasangkan dengan manajemen pengisian basis WisBlock)
Arus Tidur: Tipikal 2,0μA (RTC timing wake-up, minimal 1,2μA)
arus puncak: LoRa transmisi daya penuh ≈ 14,5mA, puncak BLE < 5mA
Sumber Daya Ekspansi Baseboard: Baseboard mendukung input Micro USB 5V, mengisi baterai Li-ion (maksimal 350mA) V. Antarmuka Hardware (Dikoneksi ke Basis WisBlock)
Serial Port: 2 saluran UART (mendukung perintah AT, komunikasi sensor)
I2C: Bus I2C standar, kompatibel dengan sensor suhu dan kelembaban, sensor oksigen, sensor tekanan
SPI: SPI berkecepatan tinggi (bisa dihubungkan ke Flash, display)
ADC: Beberapa input analog 12 bit (mengumpulkan tegangan baterai, sensor analog)
GPIO: Multiple general purpose digital I/O, eksternal interrupt wake up
USB: Micro-AB full speed USB, digunakan untuk pemrograman, log port serial, OTG
Debugging: SWD download debugging interface
Expansion NFC: Melalui modul IO, pin NFC RAKwireles...
VI. Dimensi Mekanis dan Lingkungan
Ukuran: 20 mm × 30 mm, ketebalan sekitar 3 mm
Berat: ≈4g (tidak termasuk antena)
Fiksasi: 2 lubang instalasi Φ1,5 mm, sekrup yang dipasang pada dasar WisBlock
Suhu operasi: -40°C ~ +85°C
Suhu penyimpanan: -40°C ~ +85°C
Kelembaban: 0~95% RH tanpa kondensasi
VII. Firmware dan Metode Pengembangan
RAK4631 (Versi Asli): Arduino BSP, PlatformIO, pengembangan Zephyr RTOS
RAK4631-R: Firmware low-code RUI3 yang telah diinstal sebelumnya, mendukung perintah AT, pengembangan sekunder API, BLE / USB / UART semua dapat mengeluarkan perintah AT
OTA: Mendukung upgrade nirkabel BLE, upgrade firmware USB
Sertifikasi: Sertifikasi FCC/CE/RoHS RAKwireles...
VIII. Skenario aplikasi khas
